SUNCO – один из крупнейших в мире производителей дискретных полупроводниковых компонентов
16 июля
Константин Кузьминов (г. Заполярный)
Китайская компания SUNCO осуществляет полный цикл производства и продаж. Ее продукция нашла широкое применение в промышленной, автомобильной и бытовой электронике, экологически чистой энергетике, телекоммуникационном оборудовании, безопасности и многих других областях. Ассортимент постоянно расширяется за счет применения новых технологий и моделей корпусов. Список преимуществ дополняет стабильность поставок.
Производство силовых полупроводниковых компонентов является ключевой отраслью, которую поощряет и поддерживает Китай. В этой стране важность силовой полупроводниковой промышленности поднята до национального стратегического уровня. Компания SUNCO, имея собственное производство полного цикла, выпускает такие компоненты, как Si- и SiCFET-транзисторы, дискретные IGBT и IGBT-модули, SiC-диоды, диодные мосты, диоды Шоттки, TVS-диоды, TVS-тиристоры и многое другое, в чем за время своей деятельности добилась больших успехов . Продукция компании применяется ведущими мировыми производителями.
SUNCO – одна из немногих компаний, которая осуществляет полный цикл производства и продаж: от сырья до поставок готовой продукции клиентам (таблица 1). Кроме того, она не только самостоятельно производит чипы, но и параллельно использует сторонние фабрики. Общую модель компании можно определить как «IDM + Fabless». Такая политика позволяет SUNCO и быть независящим от других производителем полупроводниковых компонентов, и вместе с тем более динамично реагировать на изменения рынка.
Таблица 1. Производственная цепочка SUNCO на основе модели IDM
Производс-твенная цепочка SUNCO | Сырье и проектирование (Upstream) |
Производство и испытания (Midstream) |
Продажи (Downstream) |
|||
---|---|---|---|---|---|---|
Исходный материал | Проект полупровод-никовых пластин | Изготовление полупровод-никовых пластин | Сборка и тестирование компонентов | Каналы продаж |
Конечный потребитель |
|
Этап | Кремниевые стержни, кремниевые пластины, эпитаксиальные пластины | 5’’GPP 5’’SKY 6’’FRED 6’’SiC 8’’IGBT 8”MOS |
5’’GPP 5’’SKY 6’’FRED 8’’IGBT 8”MOS |
Диодные мосты, диоды (в том числе малосигнальные), SiC, IGBT и MOSFET | Международная дистрибуция, прямые продажи внутри страны |
|
Преимущества | Гарантированность сырья | Возможность разработки индивидуальных проектов | Поддержка необходимого объема пластин, быстрые и безопасные поставки | Полный цикл, автоматическая сборка, гарантия качества | Быстрое реагирование, локальный сервис, мировая логистика | Топ-клиенты, опыт работы, прочная позиция на рынках продаж |
Продукция SUNCO широко применяется в промышленной, автомобильной и бытовой электронике, экологически чистой энергетике, телекоммуникационном оборудовании, безопасности и многих других областях. Она делится на три основных сегмента:
- исходные материалы: монокристаллические кремниевые стержни (слитки), кремниевые пластины и эпитаксиальные пластины;
- 5-, 6- и 8-дюймовые полупроводниковые пластины различных типов полупроводников;
- корпусированные компоненты: MOSFET, IGBT, SiC, диоды (выпрямительные, защитные, Шоттки, сигнальные, фотодиоды, быстровосстанавливающиеся и так далее), супрессоры, диодные мосты, биполярные транзисторы (в том числе цифровые) и другие виды полупроводниковых компонентов.

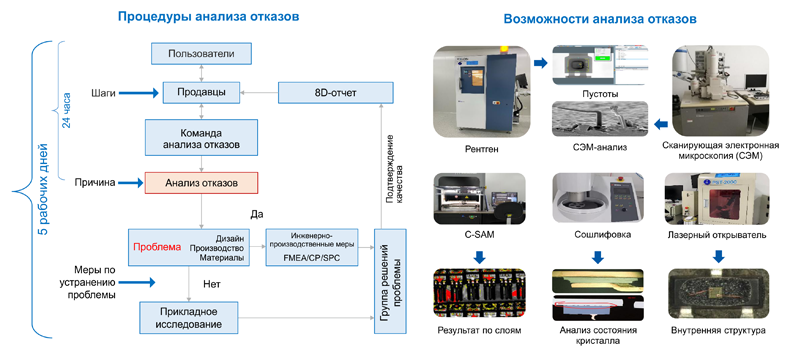

Качество продукции SUNCO постоянно растет благодаря возможностям анализа отказа компонентов и поддержке клиентов в применении дискретных полупроводниковых устройств. Процедуры и технологические возможности анализа отказов, используемые компанией, представлены на рисунке 1.
SUNCO модернизировала свою внутреннюю систему контроля качества и использует стандарт немецкой автомобильной промышленности VDA6.3 для оценки производственного процесса (компании присвоен рейтинг VDA6.3, уровень А). Активно продвигая применение технологий промышленного интернета вещей, EAP и PLC в АСУ производства, SUNCO реализовал автоматизацию управления критически важными технологическими этапами, что улучшило качество выпускаемой продукции.
Полупроводниковые компоненты производства SUNCO
Компания предлагает огромный ассортимент диодов различных технологий исполнения, а также сборки и диодные мосты, которые охватывают большинство областей применения, включая автомобильную (AEQ-100/101). Современные технологии корпусирования позволяют получить энергоэффективные и компактные компоненты различной мощности. В таблицах 2 и 3 приведены примеры диодов и диодных мостов, выпускаемых SUNCO и имеющих корпуса различных форм-факторов (рисунки 2 и 3). Многие из них уже доступны для заказа со склада КОМПЭЛ.

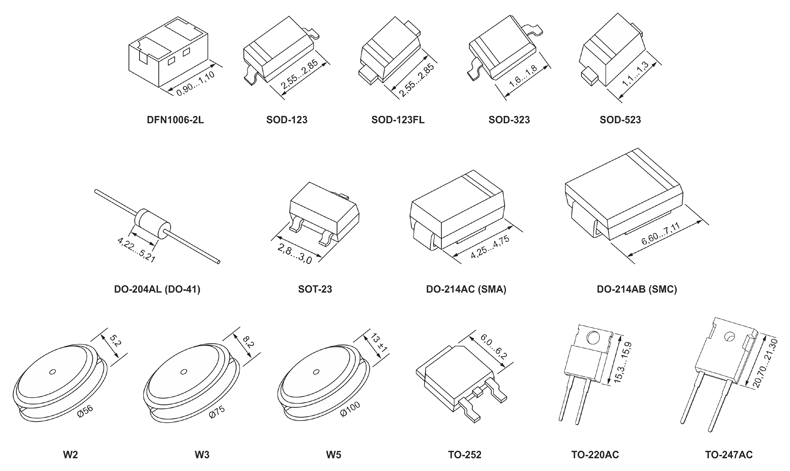

Таблица 2. Выпрямительные и сигнальные диоды и сборки SUNCO
Тип | Наименование | Прямой ток IFAV (IF), А | Обратное напряжение VRRM (VR), В | Прямое напряжение VF, В (при токе, А) | Макс. время восстанов-ления trr, нс | Корпус |
---|---|---|---|---|---|---|
Шоттки | RB521S-30L2 | 0,2 | (30) | 0,5 (0,2) | – | DFN1006-2L |
MBR0540 | 0,5 | (40) | 0,55 (0,5) | – | SOD-123 | |
SS36 | 3,0 | 60 | 0,70 (3,0) | – | DO-214AB (SMC) | |
Быстрые (малое время восстановления) | F15D | 1,5 | 200 | 1,3 (1,5) | 250 | SOD-123FL |
F1J | 1,0 | 600 | 1,3 (1,0) | 250 | ||
GR2BA | 2,0 | 100 | 1,3 (1,5) | 250 | DO-214AC (SMA) | |
Ультрабыстрые | MURS360 | 3,0 | 600 | 1,25 (3,0) | 50 | DO-214AB (SMC) |
ES2BA | 2,0 | 100 | 0,95 (2,0] | 35 | DO-214AC (SMA) | |
ES1J | 1,0 | 600 | 1,7 (1,0) | 35 | ||
Общего назначения | 1N4007 | 1,0 | 1000 | 1,0 (1,0) | – | DO-204AL(DO-41) |
G1GQ | 1,0 | 400 | 1,1 (1,0) | – | SOD-123FL | |
Высокоэффективные | HS1M | 1,0 | 1000 | 1,7 (1,0) | 75 | DO-214AC (SMA) |
Переключающие | BAV99 | (0,2) | 100 (75) | 0,855 (0,01) | 4 | SOT-23 |
1N4148WS | 0,15 | 100 (75) | 1,0 (0,01) | 4 | SOD-323 | |
1SS400 | (0,225) | 90 (80) | 1,2 (0,1) | 4 | SOD-523 | |
Для сварочных аппаратов | ZW10500-200 | 10500 | 200 | 1,05 (5000) | – | W2 |
ZW12000-400 | 12000 | 400 | 1,05 (5000) | – | W3 | |
ZW18000-400 | 18000 | 400 | 1,05 (5000) | – | W5 | |
SiC SBD | YJD112010DG1 | 10 (Tc=155°C) | 1200 | 2,25 (10) при Tj = 175°C | – | TO-252 |
YJD112010PG1 | TO-220AC |
|||||
YJD112020NG1 | 20 при Tc = 155°C | 2,03 (20) при Tj = 175°C | – | TO-247AC |

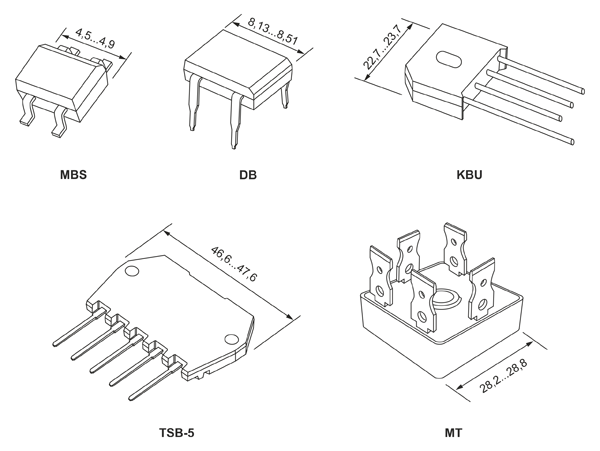

Таблица 3. Диодные мосты SUNCO
Тип | Наименование | Повторяющееся импульсное обратное напряжение VRRM, В | Прямой средний ток IFAV, А | Прямое напряжение VF, В (при токе, А) | Корпус |
---|---|---|---|---|---|
Однофазные | MB6S | 600 | 0,8 (алюминиевая подложка) 0,5 (стеклянно-эпоксидная подложка) |
1,00 (0,4) | MBS |
DB107 | 1000 | 1,0 | 1,00 (0,5) | DB | |
KBU1010 | 1000 | 10 | 1,1 (5) | KBU | |
Трехфазные | DF25NA80 | 800 | 25 | 1,1 (12,5) | TSB-5 |
MT3516A | 1600 | 35 | 1,2 (17,5) | MT |
Самый простой способ ограничить и/или стабилизировать напряжение на определенном уровне –использование стабилитрона. SUNCO выпускает более трех сотен моделей этих устройств. В таблице 4 представлена часть ассортимента компании в корпусах SMA, SOD-123, SOD-323, SOT-23 (рисунок 4) для поверхностного монтажа.

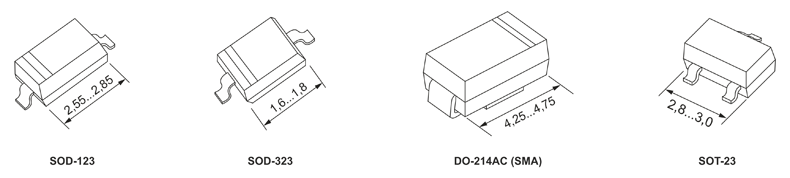

Таблица 4. Стабилитроны SUNCO
Наименование | Напряжение стабилизации при токе 5 мА, В | Максимальный ток утечки IR, мкА (VR, В) | Мощность рассеивания, Вт | Корпус | ||
---|---|---|---|---|---|---|
Мин. | Ном. | Макс. | ||||
MMSZ5232B | 5,32 | 5,6 | 5,88 | 0,9 (2) | 0,5 | SOD-123 |
BZT52C10S | 9,4 | 10 | 10,6 | 0,2 (7,0) | 0,2 | SOD-323 |
BZX84B3V3 | 3,21 | 3,3 | 3,39 | 15 (1) | 0,35 | SOT-23 |
SMA5918A | 4,85 | 5,1 | 5,36 | 10,0 (2,0) | 1,5 | DO-214AC (SMA) |
Ограничение напряжения позволяет построить защиту цепей электронных приборов от всплесков перенапряжений, в частности от электростатических разрядов. Но наиболее эффективным в этом случае будет применение супрессоров (TVS- и ESD-диодов) или защитных тиристоров (TSS), более мощных и быстродействующих, чем стабилитроны. Однако собственная емкость супрессора может внести искажения в полезный сигнал, поэтому для высокочастотных линий, таких как антенны, интерфейсы USB, HDMI, DisplayPort, PCIe и другие, требуются особенные супрессоры с минимальной емкостью перехода. В ассортименте компании SUNCO присутствуют не только необходимые варианты дискретных супрессоров, но и сборки, позволяющие защитить интерфейсы с учетом топологии линий данных и питания. Используемые типы корпусов DFN0603…DFN3020, FBP1608, SOD-123/323/SOD-523, SOP8, SOT-23/363/523. В таблицах 5 и 6 представлены защитные диоды и сборки SUNCO, доступные для приобретения в КОМПЭЛ. Внешний вид их корпусов показан на рисунках 5 и 6.

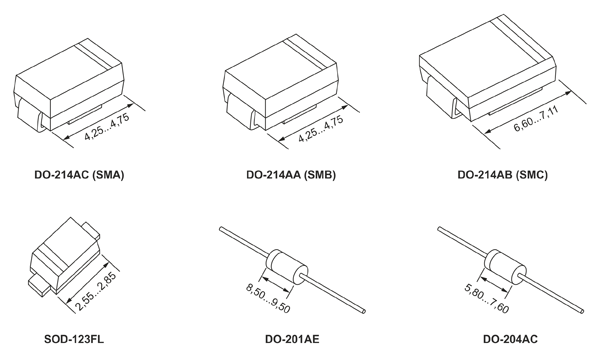

Таблица 5. TVS-диоды SUNCO
Наименование | Рабочее напряжение, В | Максимальный ток утечки IR, мкА | Мощность Ppk для импульса 10/1000 мкс, Вт | Корпус |
---|---|---|---|---|
1.5KE | 5,50…154 | 5…1000 | 1500 | DO-201AE |
P6KE | 5,50…513 | 5…1000 | 600 | DO-204AC |
1.5SMC | 5,8…513 | 5…1000 | 1500 | DO-214AB (SMC) |
SMCJ | 5,0…440 | |||
P6SMB | 5,8…513 | 5…1000 | 600 | DO-214AA (SMB) |
SMBJ | 5,0…440 | 5…800 | ||
SMAJ | 5,0…440 | 5…800 | 400 | DO-214AC (SMA) |
SMF | 5,0…220 | 1…400 | 200 | SOD-123FL |

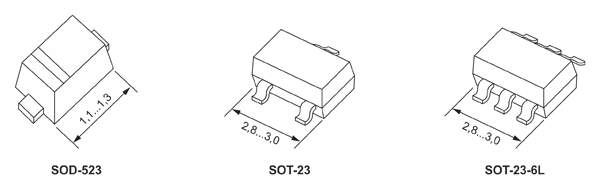

Таблица 6. ESD-диоды и сборки SUNCO
Наименование | Напряжение, В | Максимальный ток утечки IR, мкА | Максимальная емкость перехода Cj на частоте 1 МГц, пФ | Мощность Ppk для импульса 8/20 мкс, Вт | Корпус | ||
---|---|---|---|---|---|---|---|
VRWM | VBR | VCLAMP | |||||
ASM05 | 5 | 6 | – | 0,5 | 160 | 320 | SOT-23 |
ESD12VE | 12 | 14 | 17 | 0,1 | 110 | 650 | |
ESD2CAN24T2Q | 24 | 28,3 | 38 | 0,1 | 30 | 352 | SOT-23 |
ESD3V3D5 | 3,3 | 5 | 14 | 0,08 | 120 | 224 | SOD-523 |
ESDSLC0504S2 | 5 | 6 | 15 | 0,5 | 0,8 | 75 | SOT-23-6L |
Компания SUNCO выпускает более 500 различных МОП-транзисторов (MOSFET) для широкого спектра применений, включая автомобильные и высоковольтные решения, в том числе транзисторы с ESD-защитой затворов. Варианты конфигураций и диапазоны допустимых напряжения «сток-исток» и тока стока:
- Для автомобильных применений:
-
- N-канальные 20…150 В, 0,22…340 А;
- сборки N+N 40…100 В, 0,22…85 А;
- P-канальные -20…-100 В, -0,19…80 А;
- сборки N+P (два варианта) 20/-20 В 2/1,5 А и 100/-100 В 40/-12 А.
- Высоковольтные N-канальные транзисторы:
-
- технологии SJ (Super Junction) 600…900 В, 5…33 А;
- SiC (на основе карбида кремния) 650…1700 В, 8,3…155 А.
- Средне- и низковольтные:
-
- N-канал 20…250 В, 0,15…300 А;
- P-канал -15…-100 В, -0,17…-115 А.
- Сборки из двух транзисторов:
-
- комплементарные пары N+P – 20/-20…100/-100 В, 0,5/-0,5…40/-40 А;
- N+N 20…100 В, 0,2…50 А;
- P+P -20…-100 В, -0,15…30 А;
- полумосты (N+N с соединенными стоком одного транзистора и истоком другого) 30 В, 30/40 А.
На складе КОМПЭЛ уже находится большинство самых популярных МОП-транзисторов SUNCO в корпусах DFN3333-8L, SOT-23/23-6L, TO-220/247/247-4L/252 (рисунок 7). Характеристики MOSFET и SiC MOSFET приведены в таблицах 7 и 8.
Таблица 7. MOSFET производства компании SUNCO
Наименование | Канал | Напря-жение VDS, В | Ток ID при Tc = 25°C, А | Сопротив-ление перехода RDS(ON), мОм (VGS, В) | Параметры затвора | Корпус | |||
---|---|---|---|---|---|---|---|---|---|
Напря-жение VGS, В | Пороговое напряжение VGS(th), В | Заряд Qg, нКл | Входная емкость Ciss, пФ | ||||||
2N7002 | N | 60 | 0,34 | 1200 (10) | ±20 | 1…2,5 | 1,6 | 27,5 | SOT-23 |
YJL2301C | P | -20 | -3,4 | 42 (-4,5) | ±10 | -0,4…-1,0 | 5,41 | 438 | |
BSS138DW | N+N | 50 | 0,34 | 1100 (10) | ±20 | 0,8…1,6 | 1,7 | 28,5 | SOT-323-6 |
YJJ3439KA | N+P | 20 | 0,5 | 180 (4,5) | ±12 | 0,35…1,1 | 1 | 52 | |
-20 | -0,5 | 610 (-4,5) | -0,35…-1,2 | 1,22 | 70 | ||||
YJQ50N03A | N | 30 | 50 | 4,9 (10) | ±20 | 1,0…2,5 | 54 | 2504 | DFN3333-8L |
YJD45G10A | N | 100 | 45 | 14 (10) | ±20 | 1…3 | 16 | 1135 | TO-252 |
YJD18GP10A | P | -100 | -18 | 83 (-10) | ±20 | -1,0…-2,5 | 20,1 | 1051 | |
YJD50GP06A | P | -60 | -8 | 9 (-10) | ±20 | -1…-3 | 79 | 4260 | |
YJP65N06A | N | 60 | 65 | 8,0 (10) | ±20 | 2…4 | 54 | 2220 | TO-220 |
Таблица 8. SiC MOSFET производства компании SUNCO
Наименование | Канал | Напря-жение VDS, В | Ток ID при Tc = 25°C, А | Сопротив-ление перехода RDS(ON), мОм (VGS, В) | Параметры затвора | Корпус | |||
---|---|---|---|---|---|---|---|---|---|
Напря-жение VGS, В | Пороговое напряжение VGS(th), В | Заряд Qg, нКл | Входная емкость Ciss, пФ | ||||||
YJD212040NCTG1 | N (SiC) | 1200 | 63 | 42 (20) | -10/+25 | 2,0…3,5 | 120 | 2225 | TO-247 |
YJD212080NCFG1 | N (SiC) | 1200 | 39 | 77 (18) | -8/+22 | 2,3…3,6 | 41 | 890 | TO247-4L |
Для применения в силовой электронике компания SUNCO предлагает биполярные транзисторы с изолированным затвором (IGBT) и модули на их основе (в том числе c интегрированными SiC-диодами) с напряжением «коллектор-эмиттер»:
- 650 В:
-
- транзисторы с током 10…160 А в корпусах TO-220/247/263/264;
- модули с током 150,300 и 400 А в корпусах C1 и C2).
- 1200 В:
-
- транзисторы с током 10…75 А в корпусах TO-247(Plus)/264;
- модули с током 10…600 А в корпусах C1, C2, E1, E2, E3, N2, N3, P2, P3).
Данные компоненты выполнены по технологиям Planar NPT, Planar FS, Groove FS, Trench FS и Micro Grooves FS. В настоящее время SUNCO предлагает транзисторы и модули, перечисленные в таблицах 9 и 10. В этом году компания планирует выпуск силовых модулей с рабочими напряжениями 1700 В, а в перспективе – с допустимым напряжением 3300 и 6500 В.
Таблица 9. IGBT производства компании SUNCO
Наименование | Напряжение «коллектор-эмиттер» VCE, В | Максимальный ток коллектора IC при TC = 100°C, А | Напряжение насыщения VCEsat при Tj = 25°C, В | Энергия переключений при Tj = 25°C, мДж | Диод | Корпус | |
---|---|---|---|---|---|---|---|
Включения Eon | Выключения Eoff | ||||||
DGP10N60CTL | 600 | 10 | 1,65 | 0,64 | 0,75 | + | TO-220 |
DGW50N65CTL1 | 650 | 50 | 1,60 | 1,27 | 0,65 | + | TO-247 |
DGW25N120CTL | 1200 | 25 | 1,85 | 1,8 | 1,4 | + |
Таблица 10. Cиловые модули производства SUNCO
Наименование | Топология | Напряжение, В | Ток, А | Рассеиваемая мощность, Вт | Корпус | Габариты, мм |
---|---|---|---|---|---|---|
MG75HF12TLC1 | Полумост | 1200 | 75 | 530 | 94x34x30,3 | |
MG300HF12TLC2 | 300 | 1700 | 106,4x62x30 | |||
MG450HF12TLC2 | 450 | 2301 | ||||
MG75TF12E2A | 3-фазный мост + NTC | 75 | 440 | 122×62,5×20,5 | ||
MG450HF12TLE3 | Полумост + NTC | 450 | 2340 | 152x62x20,8 | ||
MG600HF12TLE3 | 600 | 3333 |
В ассортимент биполярных и цифровых транзисторов SUNCO входит большое количество замен популярных стандартных моделей: номенклатура компании состоит из более трех сотен наименований, включая варианты с малым напряжением насыщения и сборки из двух транзисторов. В таблицах 11 и 12 представлены доступные со склада КОМПЭЛ биполярные транзисторы SUNCO в корпусах SOT-23/323/89, а также цифровые транзисторы в корпусах SOT-23/323/363 (рисунок 8).

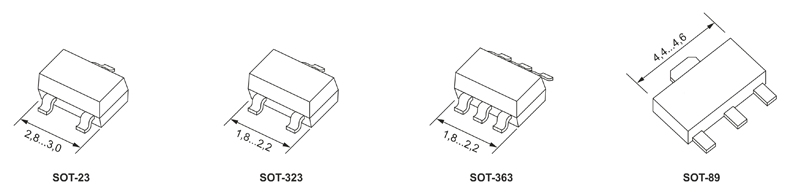

Таблица 11. Биполярные транзисторы SUNCO
Наименование | Полярность | Ток коллектора IC, А | Максимальное напряжение, В | Коэффициент усиления (h21э) | Насыщение VCE(sat), В | Корпус | ||
---|---|---|---|---|---|---|---|---|
VCEO | VCBO | VEBO | ||||||
BC807-16 | PNP | -0,5 | -45 | -50 | -5 | 40….250 | -0,7 | SOT-23 |
BC817-25 | NPN | 0,5 | 45 | 50 | 5 | 40…400 | 0,7 | |
2SC4081-R | NPN | 0,15 | 50 | 60 | 7 | 120…560 | 0,4 | SOT-323 |
BCX56 | NPN | 1 | 80 | 100 | 5 | 25…250 | 0,5 | SOT-89 |
Таблица 12. Цифровые транзисторы (транзисторы со встроенными резисторами) производства SUNCO
Наименование | Полярность | Интегрированные резисторы | Ток коллектора, IC, мА | Максимальное напряжение, В | Корпус | Схема | ||
---|---|---|---|---|---|---|---|---|
R1, кОм | R2/R1 | Вход | Коллектор | |||||
DTA123JCA | PNP | 1,54…2,86 | 17…26 | -100 | -12…5 | -50 | SOT-23 | |
DTA143ZUA | PNP | 3,29…6,11 | 8…12 | -100 | -30…5 | -50 | SOT-323 | |
DTA114YUA | PNP | 7…13 | 3,7…5,7 | -100 | -40…6 | -50 | ||
DTC143ZCA | NPN | 3,29…6,11 | 8…12 | 100 | -5…30 | 50 | SOT-23 | |
DTC114YUA | NPN | 7…13 | 3,7…5,7 | 100 | -6…40 | 50 | SOT-323 | |
UMH2N | NPN+NPN | 32,9…61,1 | 0,8…1,2 | 100 | -10…40 | 50 | SOT-363 | |
UMD12N | NPN+PNP | 32,9…61,1 | 0,8…1,2 | 100 | -10…40 | 50 | ||
-100 | -40…10 | -50 |
Компоненты, рассмотренные в данной статье, лишь частично охватывают весь широкий спектр продукции, выпускаемой компанией SUNCO. Ее ассортимент постоянно расширяется с появлением новых технологий и вариантов корпусов. Компания предлагает и полупроводниковые пластины, и интегральные схемы управления питанием (ключи, LDO и шунтирующие регуляторы, а также контроллеры DC/DC).
Высокие требования к безопасности цепочек поставок дают идеальную возможность для развития предприятий по производству силовых полупроводников в КНР. Их тесное сотрудничество с российскими компаниями не только позволяет разработчикам использовать качественные и передовые полупроводниковые компоненты, но и обеспечивает стабильность их поставок. Сотрудники КОМПЭЛ готовы предоставить дополнительную информацию о характеристиках, применении и условиях заказа продукции SUNCO.
