MG75HF12TLC1

SUNCO
MG75HF12TLC1 RoHS COMPLIANT IGBT Modules VCES IC 1200V 75A Applications ·Inverter for motor drive ·AC and DC servo drive amplifier ·UPS (Uninterruptible Power Supplies) ·Soft switching welding machine Circuit Features ·Low Vce(sat) with Trench technology ·V ce(sat) with positive temperature coefficient ·High short circuit capability(10us) ·Including ultra fast & soft recovery anti-p...
развернуть ▼ свернуть ▲

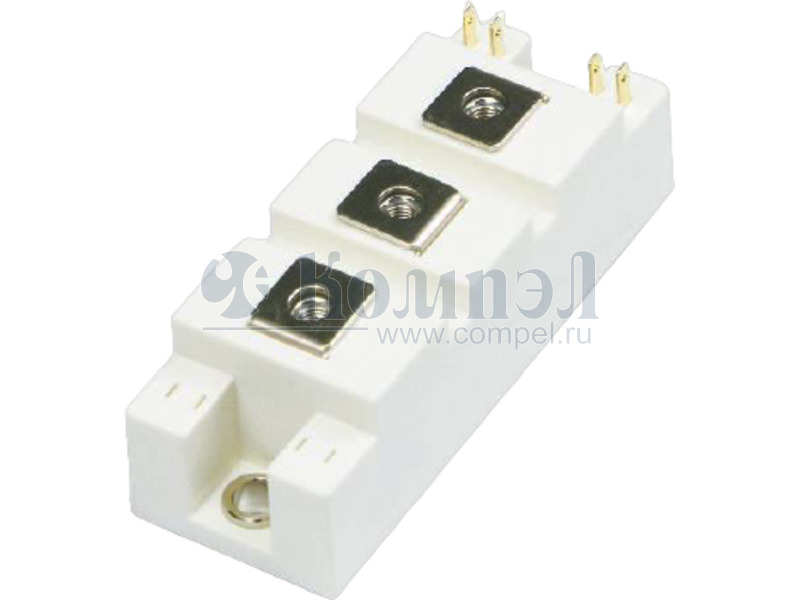

Внешний вид MG75HF12TLC1

Технические характеристики

показать свернуть
Напряжение К-Э
Рабочий ток при 25°C
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Схема Ключей Напряжение Ток Технология Примечания Ток пик Мощность Карточка
товара
P= GD75HFY120C1S (STARPWR)

— 24 шт

 — — — —
P= GD75HFU120C1S (STARPWR)

—

 — — — —
P= DFI75HF17DE1 (LEAPERS)

— 10 шт — — —
P= MG75HF12TFC1 (YJ)

— на поддоне 10 шт — — — — —
P= DFI100HF12DE1 (LEAPERS)

— 10 шт — — —

Файлы 1

показать свернуть
MG75HF12TLC1 RoHS COMPLIANT IGBT Modules VCES IC 1200V 75A Applications ·Inverter for motor drive ·AC and DC servo drive amplifier ·UPS (Uninterruptible Power Supplies) ·Soft switching welding machine Circuit Features ·Low Vce(sat) with Trench technology ·V ce(sat) with positive temperature coefficient ·High short circuit capability(10us) ·Including ultra fast & soft recovery anti-parallel FWD ·Low inductance ·Maximum junction temperature 175℃  IGBT Absolute Maximum Ratings Parameter Collector-Emitter Voltage Continuous Collector Current Symbol V CES IC Conditions Value Unit 1200 V Tc=100℃ 75 A VGE=0V, IC =1mA, Tvj=25℃ Repetitive Peak Collector Current ICRM tp=1ms 150 A Gate-Emitter Voltage VGES Tvj=25℃ ±20 V Total Power Dissipation Ptot Tc=25℃ Tvjmax=175℃ 530 W S-M398 Rev.1.1, 11-Jan-22 www.21yangjie.com 1 PDF
Документация на MG75HF12TLC1

Дата модификации: 11.01.2022

Размер: 815.7 Кб

8 стр.

    Публикации 1

    показать свернуть
    16 июля 2024
    статья

    SUNCO – один из крупнейших в мире производителей дискретных полупроводниковых компонентов

    Константин Кузьминов (г. Заполярный) Китайская компания SUNCO осуществляет полный цикл производства и продаж. Ее продукция нашла широкое применение в промышленной, автомобильной и бытовой электронике, экологически чистой энергетике,... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
