NTD4804NT4G

UMW
UMW R NTD4804N 30V N-Channel MOSFET Description • Low RDS(on) to Minimize Conduction Losses • Low Capacitance to Minimize Driver Losses • Optimized Gate Charge to Minimize Switching Losses • These Devices are Pb−Free and are RoHS Compliant • CPU Power Delivery • DC−DC Converters • Low Side Switching D G S Features VDS (V) = 30V ID = 117A (VGS = 10V) RDS(ON) < 4mΩ (VGS = 10V) RDS(ON) &l...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть

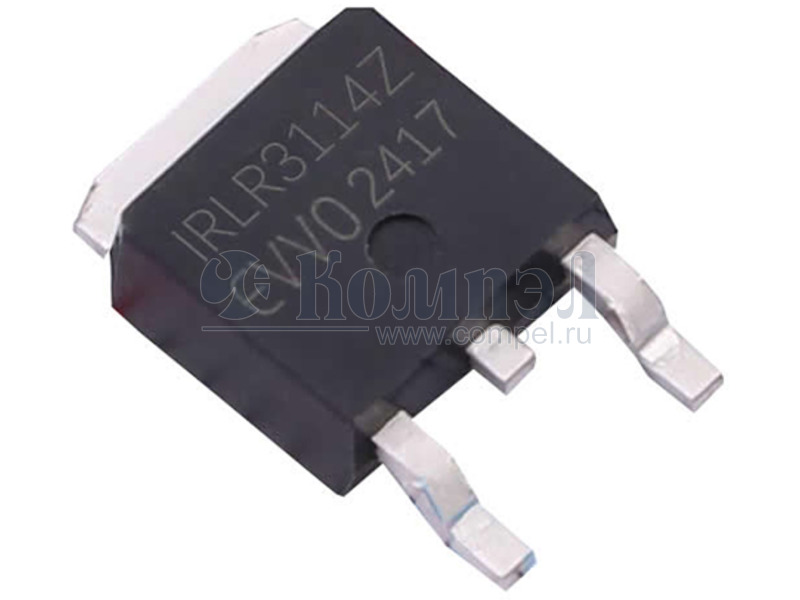

Корпус TO-252-3
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора
Максимальное напряжение затвора
Заряд затвора
Рассеиваемая мощность
Ёмкость затвора
