YZPST – новые решения для силовой электроники

30 ноября 2022

Трудно переоценить значимость силовой электроники. Перед ней стоят такие задачи, как преобразование электроэнергии, обеспечение питания двигателей и других мощных установок, защита электроцепей от перенапряжения и многие другие. Для их решения необходимы качественные компоненты.

Компания Yangzhou Positioning Tech Co., Ltd. (YZPST), специализирующаяся на исследованиях и развитии рынка полупроводников, создана в 2003 г. Чжулинь Чжаном (Джоном Чаном). YZPST стал ядром Yangzhou Positioning Group – группы производителей, выпускающих широкий спектр электронных компонентов. Общая площадь, занимаемая предприятиями Yangzhou Positioning Group, составляет более 30 000 м².

Под брендом YZPST выпускаются как пассивные электронные компоненты – конденсаторы, резисторы, трансформаторы, предохранители, – так и дискретные полупроводники: IGBT-модули, SiC MOSFET, тиристоры, симисторы, диодно-тиристорные модули.

Поскольку компания сосредоточена на решениях, предназначенных для силовой электроники, особого внимания заслуживают силовые дискретные полупроводники и полупроводниковые модули.

Силовые диоды YZPST идеально подходят для использования в приложениях, работающих на частотах не выше 500 Гц, таких как входные выпрямители для activприводов с регулируемой скоростью, тяговые преобразователи, подстанции, сварочные аппараты и источники питания постоянного тока.

• Высоковольтный выпрямительный диод таблеточного типа 5SDD06D6000 рассчитан на использование в выпрямительных мостах (рисунок 1). Его отличительными чертами являются: двухстороннее охлаждение, высокая устойчивость к перенапряжению, малое падение напряжения на переходе, высокие рабочие температуры и низкий ток утечки.

Ключевые параметры: V_RRM = 6000 В; I_FAV = 630 А; I_FSM = 10500 A; V_FM = 1,9 В; I_RRM = 50 мА; T_j = 150°C

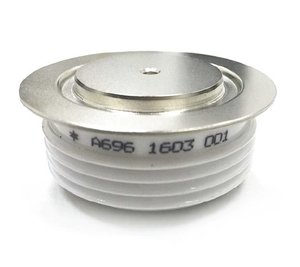

Рис. 1. Высоковольтный выпрямительный диод 5SDD06D6000 производства YZPST

• Серия снабберных диодов PSTSD233N/R имеет малое время восстановления 1,0…2,0 мкс (рисунок 2). Номинальное напряжение, в зависимости от конкретной модели, может составлять до 5000 В, а прямой неповторяющийся импульсный ток перегрузки достигает 5760 А. Диоды данной серии имеют оптимизированные характеристики включения/выключения, а также малое время как прямого, так и обратного восстановления. Максимальная температура перехода составляет 125°C. PSTSD233N/R применяются в качестве GTO, высоковольтных обратных диодов, задействованы в выпрямителях с быстрым восстановлением.

Ключевые параметры: V_RRM = 2000, 2600, 3000, 3500, 4000, 4500, 5000 В; I_FAV = 250 А; I_FSM = 5760 A; V_FM = 3.0 В; I_RRM = 20 мА; T_j = 125°C.

Рис. 2. Снабберные диоды PSTSD233N/R

Компания YZPST производит асимметричные, высокочастотные, инвертирующие силовые тиристоры, а также тиристоры с фазовым управлением, обратной проводимостью и твердотельные реле.

• Силовые тиристоры серии YZPST-KK, созданные по диффузионной технологии и имеющие конфигурацию с центральным усиливающим затвором, предназначены для приложений с фазовым управлением (рисунок 3). Тиристоры данной серии имеют гарантированное максимальное время выключения, высокую максимально допустимую скорость нарастания напряжения dV/dt, равную 500 В/мкс, максимальное неповторяющееся пиковое обратное напряжение до 2100 В и используются в трехфазных тиристорных преобразователях.

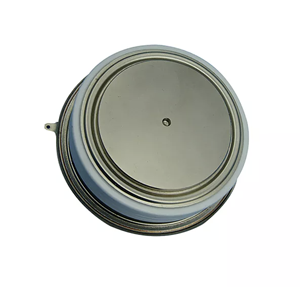

Рис. 3. Силовые тиристоры YZPST-KK

• Быстродействующие стержневые тиристоры YZPST-ST330S16 также выполнены в конфигурации с центральным усиливающим затвором, имеют максимально допустимую скорость нарастания напряжения dV/dt, равную 500 В/мкс и максимальное пиковое обратное напряжение 1700 В (рисунок 4). Они предназначены для использования в источниках постоянного тока и приложениях средней мощности.

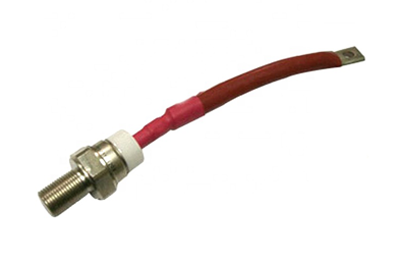

Рис. 4. Быстродействующие тиристоры серии YZPST-ST330S16

Силовые модули YZPST представляют собой несколько бескорпусных полупроводниковых устройств, объединенных на одной теплопроводящей подложке, что обеспечивает компактность и более эффективное отведение тепла.

• Диодно-тиристорный модуль YZPST-MFC90ATD-1600 (рисунок 5) производится в стандартном промышленном корпусе. Компоненты, входящие в его состав, расположены на толстой медной подложке, а все соединения выполнены посредством толстой алюминиевой проволоки с двухсторонним присоединением. Напряжение изоляции модуля составляет 3500 В, максимальное пиковое обратное напряжение – 1700 В, значение максимально допустимого среднего выпрямленного тока – 90 А, максимально допустимая скорость нарастания напряжения dV/dt достигает 1000 В/мкс. Модуль может быть использован в системах управления двигателями постоянного тока, устройствах мягкого старта для двигателей переменного тока, в системах управления температурой и освещенностью.

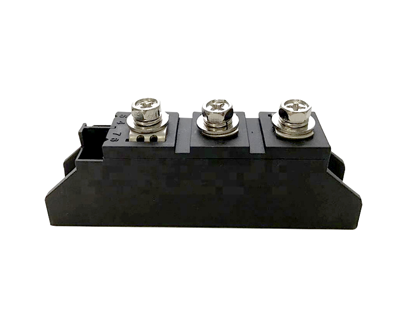

Рис. 5. Диодно-тиристорный модуль YZPST-MFC90ATD-1600 производства YZPST

• Миниатюрный однофазный мостовой выпрямитель поверхностного монтажа YZPST-MB05S пассивирован стеклом (рисунок 6). Прямое падение напряжения данного выпрямителя невелико, также он выдерживает кратковременную перегрузку по току до 30 А. Устройство имеет широкий температурный диапазон -55…150°С.

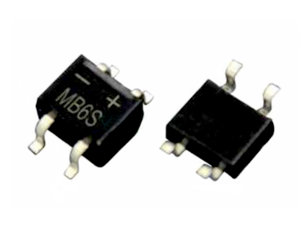

Рис. 6. Миниатюрный однофазный мостовой выпрямитель YZPST-MB05S для поверхностного монтажа

Yangzhou Positioning Group обладает множеством сертификатов: AEO, CE, RoHS, ISO9001 и многими другими, что гарантирует превосходное качество продукции.

Важным фактором является доступность продукции YZPST на Российском рынке.

Диодно-тиристорные модули YZPST широко представлены на складе КОМПЭЛ.
