YZPST-SKKT273/16E

YZPST
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKT273/16E Dual Thyristor Modules Typical Applications Features · Heat transfer through aluminium nitride ceramic isolated metal baseplate · Precious metal pressure contacts for high reliability · DC motor control · Temperature control · Professional light dimming · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings U...
развернуть ▼ свернуть ▲

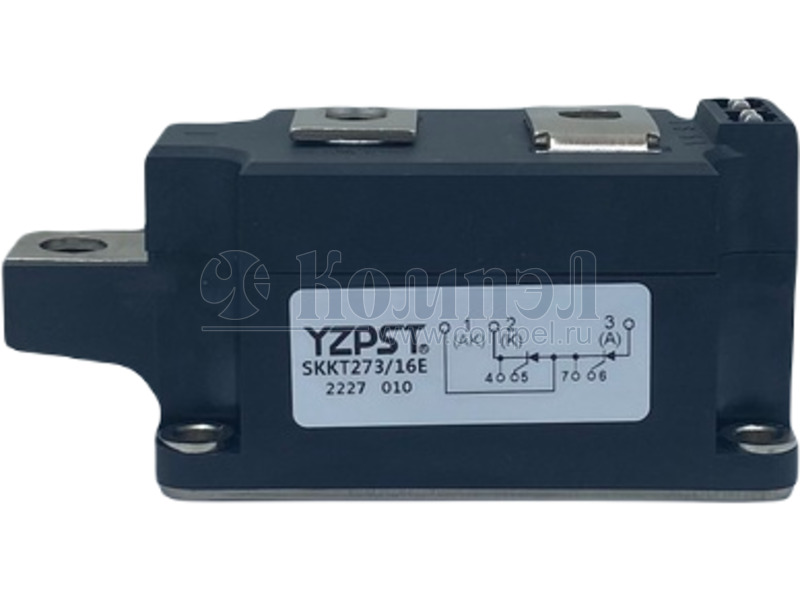

Внешний вид YZPST-SKKT273/16E

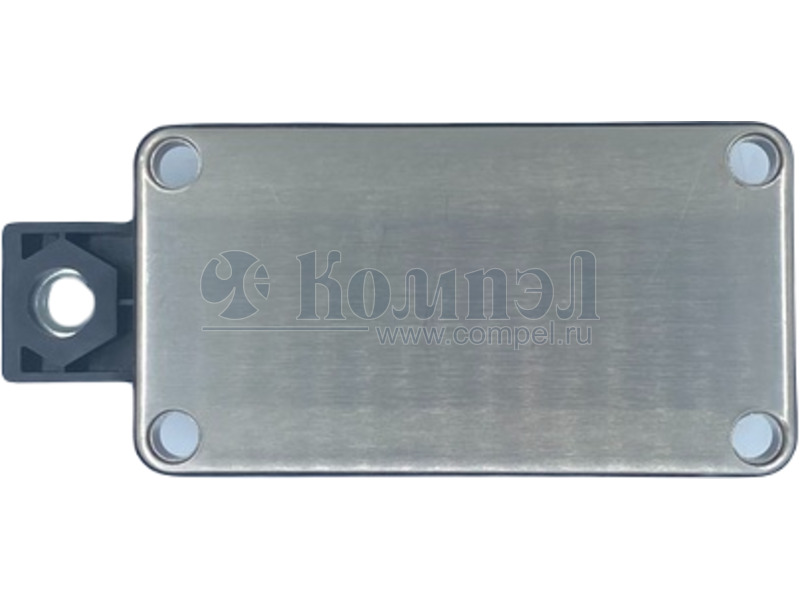

Внешний вид YZPST-SKKT273/16E

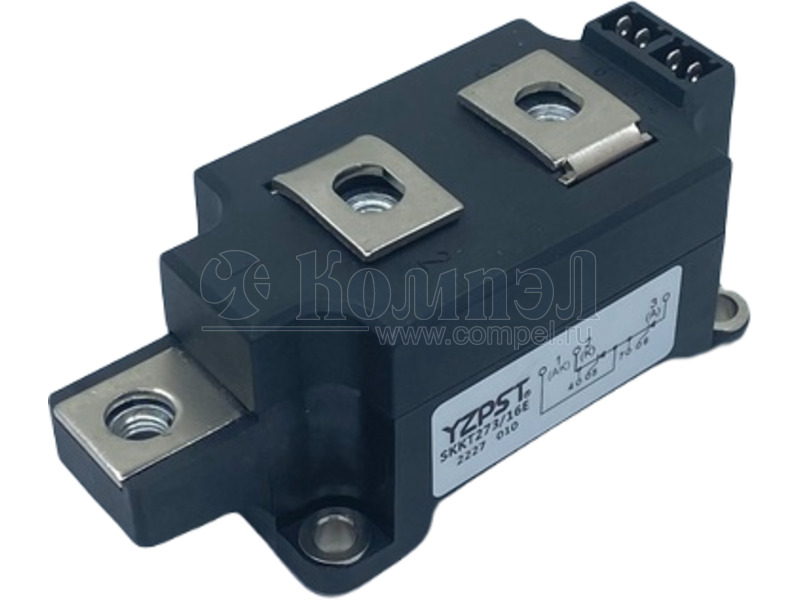

Внешний вид YZPST-SKKT273/16E

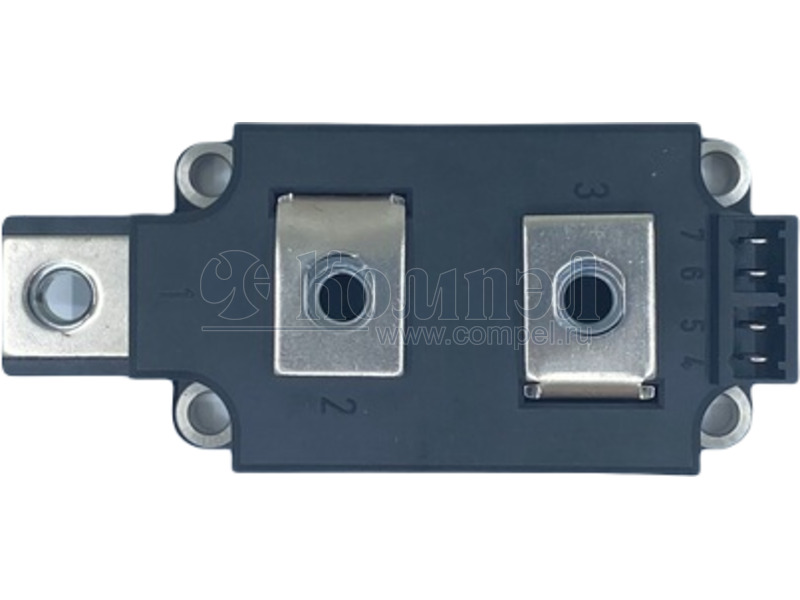

Внешний вид YZPST-SKKT273/16E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKT273/16E Dual Thyristor Modules Typical Applications Features · Heat transfer through aluminium nitride ceramic isolated metal baseplate · Precious metal pressure contacts for high reliability · DC motor control · Temperature control · Professional light dimming · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV) Single phase，half wave，sin 180°conduction ;TC=85°C 274 A ITRMS Single phase，half wave，sin 180°conduction - A ITSM Tj= Tj MAX 8 kA It Tj= Tj MAX 320 kA2S VDRM/VRRM Tj= Tj MAX 1600 V di/dt non-repetitive 130 A/us Viso A.C.1minute/1S 3000/3600 V Tj -40 ~ + 130 °C Tstg -40 ~ + 125 °C 410 g Ratings Unit 2 W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj= Tj MAX 100 mA VTM On-State Current 750A，Tj=25°C 1.60 V VT(TO) Tj= Tj MAX 0.9 V rT Tj= Tj MAX 0.92 mΩ RK1G1 - Ω RK2G2 - Ω 1 us 150 us 150 / 2.0 mA/V tgd Tj=25°C;VD=0.4VDRM ; ITM=ITAV tq dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV IGT/VGT Tj=25°C，IT=1A，VD=6V VGD VD=67%VDRM 0.25 V DV/DT VD=67%VDRM 1000 V/us IH Tj=25°C 500 mA IL Tj=25°C 2000 mA Rth(j-c) Thermal resistance Junction to case; per module 0.104 K/W Rth(c-h) Thermal resistance case to heatsink; per module 0.108 K/W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKT273/16E

Дата модификации: 05.05.2022

Размер: 444.6 Кб

2 стр.
