YZPST-SKKT330/16E

YZPST
Силовой модуль; два тиристора; Uобр 1.6 кВ; 305 A; 0.8 мВ; -40…130 °C; Тип: тиристорный; Максимальное обратное напряжение: 1.6 кВ; Прямой ток: 305 А; Рабочая температура: -40…130 °C; Размеры: 115х50х52 мм
развернуть ▼ свернуть ▲

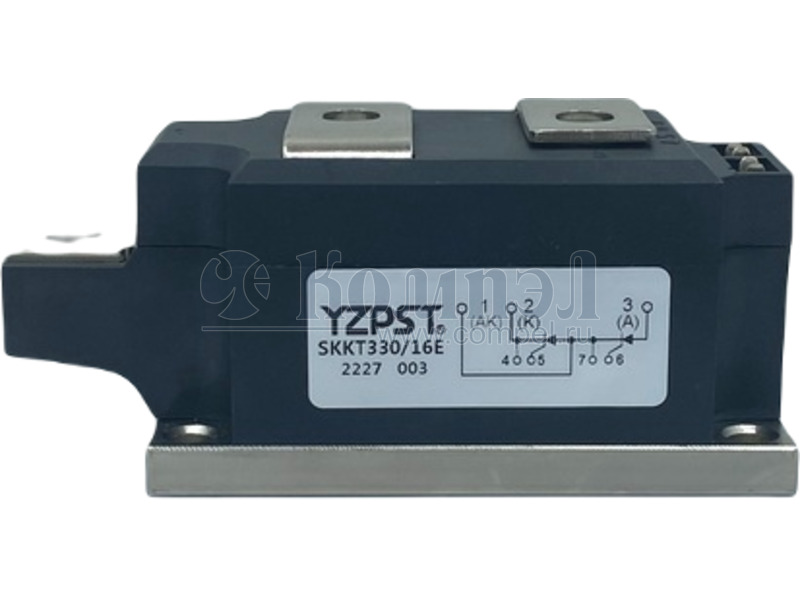

Внешний вид YZPST-SKKT330/16E

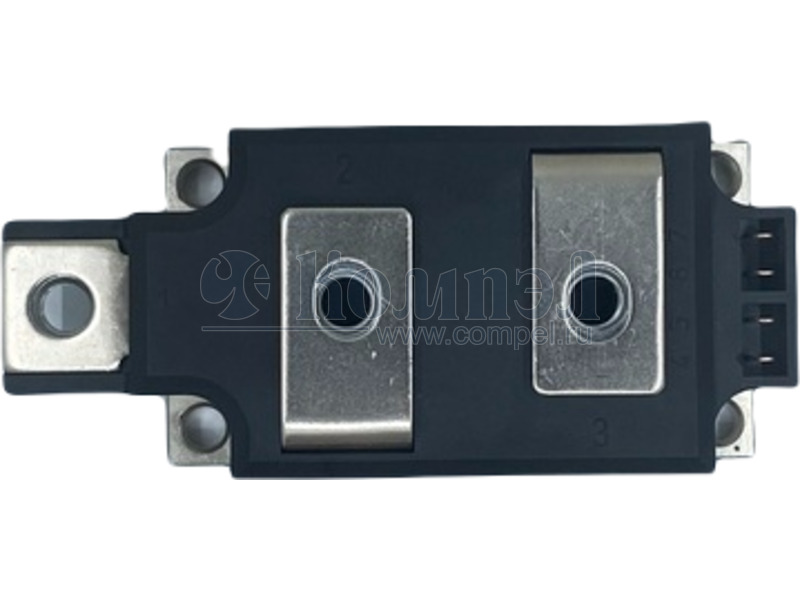

Внешний вид YZPST-SKKT330/16E

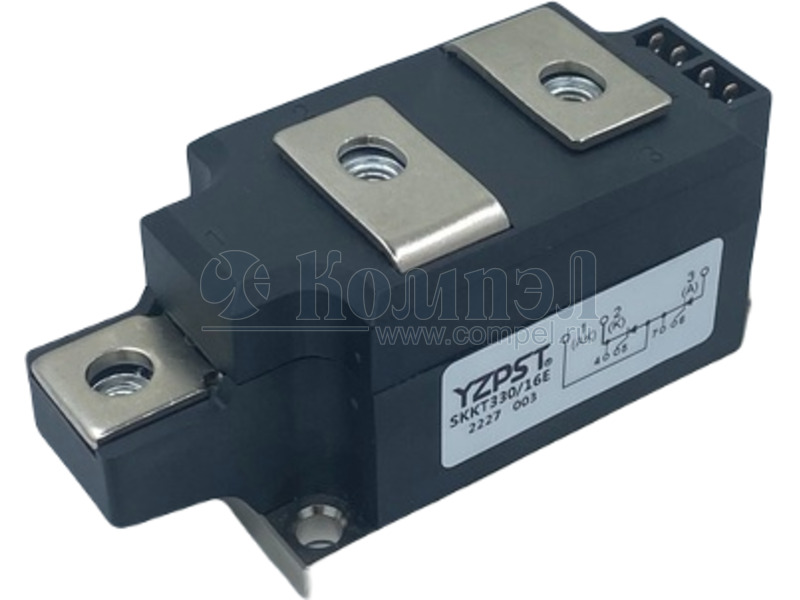

Внешний вид YZPST-SKKT330/16E

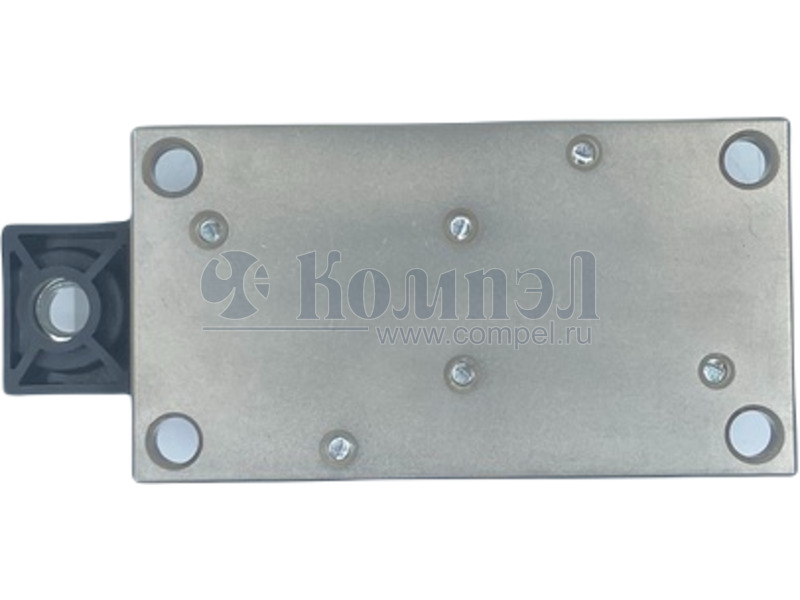

Внешний вид YZPST-SKKT330/16E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MT330C16T3 (YJ)

— в коробках 14 шт — — — — — —

Файлы 1

показать свернуть
Dual Thyristor Modules 1/2 TYPE:SKKT330/16E Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · · · · · Precious metal pressure contacts for high reliability DC motor control AC motor soft starters Temperature control Professional light dimming · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV) Single phase，half wave，85° conduction 305 A ITRMS Single phase，half wave，35° conduction 510 A ITSM Tj=130℃ 8000 A I2t Tj=130℃ 320 kA2S 1600/1600 V VDRM/VRRM di/dt non-repetitive 250 A/us Dv/dt Tj=130℃ 1000 V/us Viso A.C.1S/1minute 3600/3000 V Tj -40 ~ + 130 ℃ Tstg -40 ~ + 130 ℃ W - g Ratings Unit Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj=130℃ 85 mA VTM On-State Current 750A，Tj=25℃ 1.4 V VT(TO) Tj=130℃ 0.8 V rt Tj=130℃ 0.6 mΩ tgd Tj=25℃ 1 us tq Tj=130℃ 150 us IGT/VGT Tj=25℃ 200 / 3 mA/V IGD Tj=125℃ 10 mA Rgk Gate Cathode Resistance - Ω VGD VD=67%VDRM , Tj=125℃ 0.25 V IH Tj=25℃ 500 mA IL Tj=25℃ 2000 mA Rth(j-c) Per Module 0.11 K/W PDF
Документация на YZPST-SKKT330/16E

Дата модификации: 26.04.2022

Размер: 211.2 Кб

2 стр.

    Публикации 1

    показать свернуть
    30 ноября 2022
    новость

    YZPST – новые решения для силовой электроники

    Трудно переоценить значимость силовой электроники. Перед ней стоят такие задачи, как преобразование электроэнергии, обеспечение питания двигателей и других мощных установок, защита электроцепей от перенапряжения и многие другие. Для их решения... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
