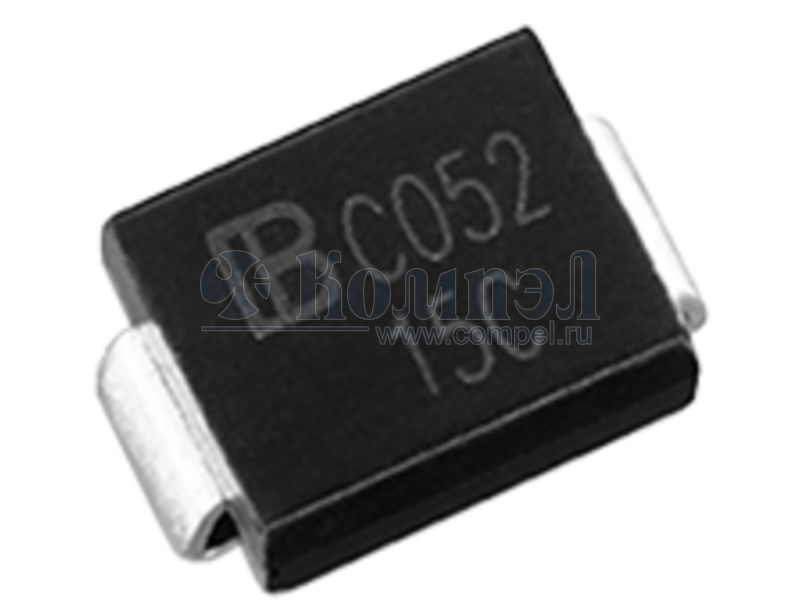

P6SMB18A

SUNCO
RoHS P6SMB SERIES COMPLIANT Surface Mount Transient Voltage Suppressors Uni-directional Features ● For surface mounted applications ● Low-profile package ● Ideal for automated placement ● Available in Unidirectional and Bidirectional ● 600 W peak pulse power capability with a 10/1000 μs waveform ● Low incremental surge resistance, excellent clamping capability ● Very fast response time ● Hi...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус DO214AA
Пиковая рассеиваемая мощность
Рабочее напряжение
Напряжение ограничения (номинальное)
Напряжение ограничения (диапазон)
Максимальное импульсное напряжение
Ток утечки при рабочем напряжении
Максимальный импульсный ток
Тип супрессора по свойствам
Количество линий ограничения
  Примечание: Trans Voltage Suppressor Diode, 600W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-214AA
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i Pрасс Pрасс(пик) Uраб Uогр(ном) Uогр(диапазон) Uимп(макс) Iраб Iимп(макс) Тип Линий Cперех Примечание Карточка
товара
PA P6SMB18A/TR7 (YAG)

DO214AA 5000 шт — — P6SMB, DO-214AA, 15.3V, 25.2V, Reel 7"
A- 1.5KE18A (YJ)


1.5KE18A (ONS-FAIR) 		DO201AE в ленте 1250 шт

 — Trans Voltage Suppressor Diode, 15.3V V(RWM), Unidirectional, Silicon
A- SMBJ15A (DC)


SMBJ15A/TR7 (YAG) 		DO-214AA SMB в ленте 3000 шт Защитный диод - [DO-214AA]; Pрасс: 5 Вт; Pрасс(пик): 600 Вт; Uраб: 15 В; Uогр(ном): 18 ... — — Trans Voltage Suppressor Diode, 600W, 15V V(RWM), Unidirectional, 1 Element, Silicon, DO-214AA
A- SMAJ15A (DC)


SMAJ15A/TR7 (YAG) 		DO214AC в ленте 7500 шт Защитный диод - [DO-214AC]; Pрасс: 3.3 Вт; Pрасс(пик): 400 Вт; Uраб: 15 В; Uогр(ном): 1... — — Trans Voltage Suppressor Diode, 400W, 15V V(RWM), Unidirectional, 1 Element, Silicon, DO-214AC
A- 1.5KE18A (DC)


1.5KE18A (ONS-FAIR) 		DO201 в ленте 500 шт

 — Trans Voltage Suppressor Diode, 1500W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-201AE
A- 1.5SMC18A (YJ)

DO214AB 3000 шт

 —
A- 1.5KE18A [DO-201AE] (YJ)

DO201AE 250 шт

 — Trans Voltage Suppressor Diode, 15.3V V(RWM), Unidirectional, Silicon
A- BZW06-15 (TSC)

DO15 3500 шт — — —
A- P6KE18A (YJ)


P6KE18A (ONS-FAIR) 		DO204AC в ленте 3000 шт

 — Trans Voltage Suppressor Diode, 600W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-204AC
A- P6KE18A/B (YAG)

DO-204AC DO-15 — P6KE, DO-204AC, 15.3V, 25.2V, BOX
A- 1.5KE18A/B (YAG)

— — 1.5KE, DO-201, 15.3V, 25.2V, BOX
A- 1K5SMPC18APH (TSC)

TO277A 6000 шт

 — — — —
A- 1KSMB18A (TSC)

DO214AA 3000 шт — Trans Voltage Suppressor Diode, 1000W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-214AA
A- 1V5KE18A (TSC)


1V5KE18A (ONS-FAIR) 		DO201 1250 шт — Trans Voltage Suppressor Diode, 1500W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-201AE
A- P6KE18A (TSC)


P6KE18A (ONS-FAIR) 		DO15 3500 шт — Trans Voltage Suppressor Diode, 600W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-15
A- BZW04-15 (TSC)

DO204AL 5000 шт — — —
A- BZW04-15HR0G (TSC)

— —
A- P6SMB18A (TSC)


P6SMB18A/TR7 (YAG) 		DO214AA 3000 шт Защитный диод - [DO-214AA]; Примечание: LS: 85411000 13 1 6 Стабилитрон — — LS: 85411000 13 1 6 Стабилитрон
A- P4SMA18A (YJ)


P4SMA18A (ONS-FAIR) 		DO214AC 5000 шт

 — Trans Voltage Suppressor Diode, 400W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-214AC
A- P4KE18A (TSC)

DO204AL 5000 шт — Trans Voltage Suppressor Diode, 400W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-41

Файлы 1

показать свернуть
RoHS P6SMB SERIES COMPLIANT Surface Mount Transient Voltage Suppressors Uni-directional Features ● For surface mounted applications ● Low-profile package ● Ideal for automated placement ● Available in Unidirectional and Bidirectional ● 600 W peak pulse power capability with a 10/1000 μs waveform ● Low incremental surge resistance, excellent clamping capability ● Very fast response time ● High temperature soldering guaranteed: 260 °C/10 s at terminals ● Meets MSL level 1 Bi-directional ● Component in accordance to RoHS 2002/95/EC and WEEE 2002/96/EC Typical Applications Use in sensitive electronics protection against voltage transients induced by inductive load switching and lighting on ICs, MOSFET, signal lines of sensor units for consumer, computer, industrial, telecommunication. Mechanical Data ● Package: DO-214AA (SMB) Molding compound meets UL 94 V-0 flammability rating, RoHS-compliant, halogen-free ● Terminals: Matte tin plated leads, solderable per J-STD-002B and JESD22-B102D ● Polarity: For uni-directional types the band denotes cathode end, no marking on bi-directional types ■Maximum Ratings (Ta=25℃ Unless otherwise specified） PARAMETER SYMBOL UNIT Max Peak power dissipation, with a 10/1000us waveform (1) (2) (Fig.1) PPPM W 600 Peak pulse current, with a 10/1000us waveform(1) IPPM A See Next Table Peak forward surge current, 8.3 ms single half sine-wave unidirectional only (2) IFSM A 100 TJ,TSTG ℃ -55 to +150 SYMBOL UNIT VALUE VF V 3.5 Operating junction and storage temperature range ■Electrical Characteristics（Ta=25℃ Unless otherwise specified） PARAMETER Maximum instantaneous forward voltage @ at 50A for unidirectional only (3) 1/6 S-S155 Rev. 2.4, 17-Apr-19 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на P6SMB100A

Microsoft Word - P6SMB SERIES

Дата модификации: 17.04.2019

Размер: 248.5 Кб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
