WSRSIC010120NNI

WAYON
Диод выпрямительный одиночный на напряжение до 1.2 кВ, ток до 10 А, с падением напряжения 1.4 В, производства WAYON (WAYON)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть

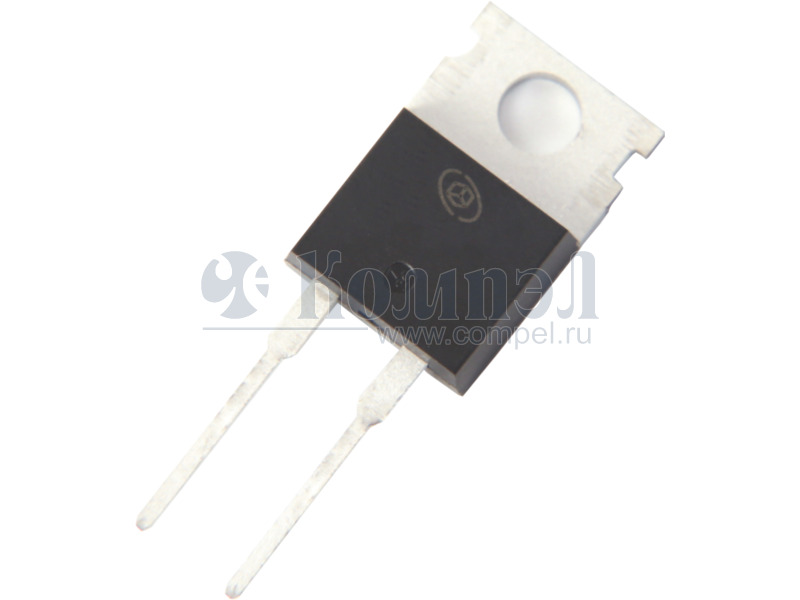

Корпус TO220AC
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= G5S12010A (GPT)

TO220AC в линейках 400 шт — — — —
P= YJD112010PG1 (YJ)

TO220AC

 — Silicon Carbide Schottky Diode
P- WSRSIC015120NNI (WAYON)

— 50 шт

 — — — — — — — — — — —

Файлы 1

показать свернуть
Document: W16010029 Rev: C WSRSIC010120NNI SILICON CARBIDE SCHOTTKY DIODE Features  10A Silicon Carbide Schottky Diode  Excellent high temperature stability  Low forward voltage  High forward surge capability  175℃ Operating Junction Temperature  Reduced temperature dependence Mechanical Data  Case: TO-220AC insulated --Ceramic Package Provides 2.5KV Isolation --Electrically Isolated Package Absolute Maximum Ratings（Tc=25℃ Unless otherwise specified） Parameter Symbol Value Unit Repetitive Peak Reverse Voltage VRRM 1200 V Surge Peak Reverse Voltage VRSM 1200 V DC Blocking Voltage VR 1200 V Maximum Average Forward Rectified Current at TC=150℃ IF 10 A Surge(Non-Repetitive)Forward Current @ Tp=10ms Half Sine Wave TC=25℃ IFSM 100 A Power Dissipation TC=25℃ Ptot 93.7 W Rθ(J-C) 1.6（Typ.） ℃/W -40 ~ +175 ℃ Thermal Resistance(between Junction and Case) Junction and Storage Temperature Electronics Characteristics（Tc=25℃ TJ TSTG Unless otherwise specified） Parameter Symbol Maximum Instantaneous Forward Voltage @IF=10A TJ=25℃ Typ. Max. 1.4 1.8 2 / V VF Maximum Instantaneous Forward Voltage @IF=10A TJ=175℃ ©2021 WAYON Corporation www.way-on.com Unit 1/4 PDF
Документация на WSRSIC010120NNI

WS05MF through WS24MF Keywords:

Дата модификации: 23.04.2023

Размер: 441.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
