SD2085

SDIC
Low Power HARTTM SD2085 Modem Feature Single chip, half duplex 1200 bps FSK modem ⚫ Meets HART physical layer requirements ⚫ Bell 202 shift frequencies of 1200Hz and 2200Hz ⚫ Buffered HART output for drive capability ⚫ Digital signal processing provides reliable input signal detection ⚫ UART interface ⚫ 2.7V to 3.6V power supply ⚫ 85μA maximum supply current in transmit mode ⚫ -55° C to +125°...
развернуть ▼ свернуть ▲

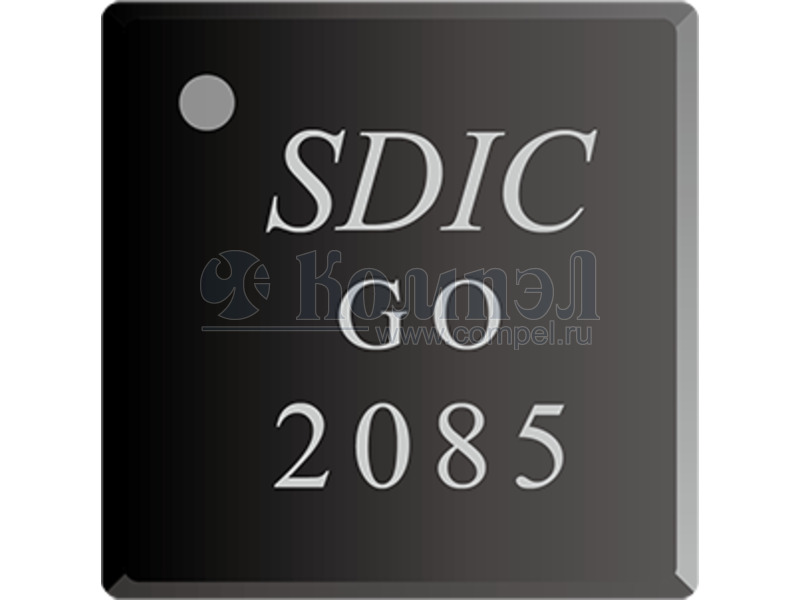

Внешний вид SD2085

Технические характеристики

показать свернуть
Корпус QFN-20
Интерфейс
Диапазон напряжений питания
Рабочая температура
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Low Power HARTTM SD2085 Modem Feature Single chip, half duplex 1200 bps FSK modem ⚫ Meets HART physical layer requirements ⚫ Bell 202 shift frequencies of 1200Hz and 2200Hz ⚫ Buffered HART output for drive capability ⚫ Digital signal processing provides reliable input signal detection ⚫ UART interface ⚫ 2.7V to 3.6V power supply ⚫ 85μA maximum supply current in transmit mode ⚫ -55° C to +125°C operation range ⚫ 20pins 5mm х 5mm x 0.75mm TQFN20 package ⚫ RoHS compliant The SD2085 uses phase continuous Frequency Shift Keying (FSK) at 1200 bps, and operates in half duplex mode per HART protocol. The maximum supply current consumption in transmit mode is 85μA while using 3.6864MHz external Clock source input and 3.6V power supply. ⚫ The input HART signal is sampled by an analog to digital converter (ADC), followed by a digital filter and demodulator. This architecture ensures reliable signal detection in noisy environments. A digital to analog converter (DAC) is used to output 1200Hz and 2200Hz phase continuous trapezoid waveforms. General Description Required board space is very small because of the 5mm x 5mm QFN package and very few external components needed, making it ideal for line-powered applications in both master and slave configurations. The SD2085 is a CMOS single chip modem IC used in Highway Addressable Remote Transducer (HART) field instruments and masters. This IC integrates all necessary filtering, signal detection, modulating, demodulating, and HART signal wave shaping functions. Thus it requires few external passive components to satisfy the HART physical layer requirements. Ordering Information Package Part Number QFN20 5mm х 5mm SD2085 16 DVSS 17 NC 20 D_IN 19 D_OUT 18 DVSS Pin Diagram and Descriptions 15 AVSS 14 FSK_IN DVDD 1 13 REF 12 FSK_OUT 11 AVDD XCEN 10 RTSb 6 XTAL1 7 RESETb 4 OCD 5 XATL2 8 DVSS 9 SDIC XX 2085 DVDD 2 DVSS 3 TOP VIEW Figure 1. Pin diagram SDIC Microelectronics http://www.SDICmicro.cn Rev. 0.1 Dec. 2021 PDF
Документация на SD2085

Features

Дата модификации: 06.01.2022

Размер: 458 Кб

8 стр.
