SDQ13A2

OsWell
Current Clamp Current clamp is a high-precision AC current converter, and can meet a variety of measuring instruments, If can be used along with many kinds of instruments and devices, such as energy meter spot calibrator, multifunctional meter, oscilloscope, digital multi-meter, dual clamp ground resistance tester, dual clamp phase volt ammeter, parameters will be measured and compared withou...
развернуть ▼ свернуть ▲

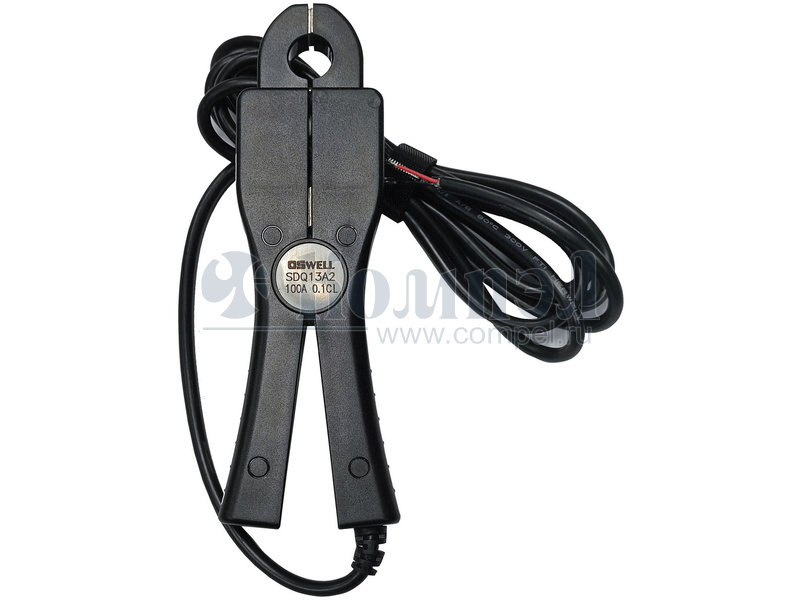

Внешний вид серии SDQ13A

Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Размер 136.5×52.5 мм
  Примечания: Разные диапазоны измеряемого тока; Точность до 0.1% в зависимости от материала сердечника
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Current Clamp Current clamp is a high-precision AC current converter, and can meet a variety of measuring instruments, If can be used along with many kinds of instruments and devices, such as energy meter spot calibrator, multifunctional meter, oscilloscope, digital multi-meter, dual clamp ground resistance tester, dual clamp phase volt ammeter, parameters will be measured and compared without power supply cut-off on account of the split core. SDQ8 SDQ8C ◉ Rated Current: 5A, 10A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 4mA/5mA/10mA, or on request ◉ Accuracy Class: 0.1 ◉ Outline Dimension: 158x45x25mm,φ8 ◉ Rated Current: 5A, 10A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 4mA/5mA/10mA,or on request ◉ Accuracy Class: 0.2 ◉ Outline Dimension: 139x42x20mm, φ8 ◉ Rated Current: 10 ~ 100A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,50mA,40mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension: 160x45x25mm, φ13 ◉ Rated Current: 10 ~ 100A ◉ Turns Ratio: 1:1000/1:2000/1:2500 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension: 136.5x52.5x28mm, φ13 SDQ13A SDQ20A ◉ Rated Current: 20 ~ 200A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension:168x50x25mm, φ20 SDQ50A SDQ13 SDQ20 ◉ Rated Current: 20 ~ 200A ◉ Turns Ratio: 1:1000/1:2000/1:2500 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension: 137.5x52.5x28mm,φ20 SDQ50 ◉ Rated Current: 100 ~ 800A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,50mA,40mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension: 219x101x26mm,φ50 ◉ Rated Current: 100 ~ 1000A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.2, 0.1 ◉ Outline Dimension: 218x105x30mm,φ52 ◉ Rated Current: 300-1500A (Silicon Steel) 5-800A (Permalloy) ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.5 (Silicon Steel) 0.1 (Permalloy) ◉ Outline Dimension: 275x122x35.5mm,φ61 ◉ Rated Current: 200 ~ 2000A ◉ Turns Ratio: 1:1000/1:2000 ◉ Output Current: 100mA,200mA, or on request ◉ Accuracy Class: 0.5, 0.2, 0.1 ◉ Outline Dimension: 290x178x45.5mm,φ122 There are also ultrafine crystal core models, suitable for high frequency SDQ70 SDQ120 14 | Current Clamp PDF
Документация на семейство SDQ

华科 第三本 OSWELL 封面 210X285MM 定稿

Дата модификации: 21.02.2025

Размер: 99.4 Кб

1 стр.

    Публикации 1

    показать свернуть
    27 февраля 2025
    новость

    Выносные токовые клещи OsWell для оперативного контроля силовых высоковольтных линий

    Токовые клещи SDQxx, выпускаемые компанией OsWell, представляют собой высокоточный преобразователь переменного тока и предназначены для оперативного замера тока в проводе без вывода электроустановки из режима работы, поскольку не требуют разрыва... ...читать
