Выносные токовые клещи OsWell для оперативного контроля силовых высоковольтных линий

27 февраля

управление двигателемавтоматизациялабораторные приборыOSWELLновостьдатчикиДатчик токаТоковый трансформатор

Токовые клещи SDQxx, выпускаемые компанией OsWell, представляют собой высокоточный преобразователь переменного тока и предназначены для оперативного замера тока в проводе без вывода электроустановки из режима работы, поскольку не требуют разрыва цепи под напряжением.

Данные клещи подходят для электроустановок до 10000 В. Их можно применять совместно со многими другими приборами и устройствами, такими как точечный калибратор счетчика электроэнергии, многофункциональный измеритель, осциллограф, цифровой мультиметр, двухзажимный тестер сопротивления заземления, двухзажимный фазовый вольтамперметр. Благодаря разъемному сердечнику измерение параметров производится без отключения питания электроустановки.

Линейка токовых клещей OsWell представлена в таблице 1. Для моделей каждой серии имеется возможность изменения технических параметров, таких как номинальный и выходной ток, коэффициент трансформации и класс точности.

Таблица 1. Выносные электроизмерительные клещи OsWell

Серия Внешний вид Основные особенности

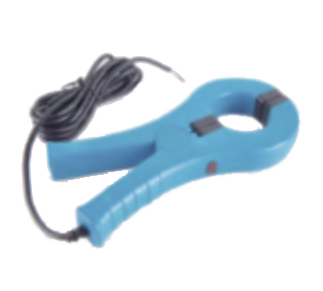

SDQ8
  • Номинальный ток: 5, 10 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 4, 5, 10 мА или по запросу
  • Класс точности: 0,1
  • Внешние размеры: 158×45×25 мм, Ø 8 мм
SDQ8C
  • Номинальный ток: 5, 10 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 4, 5, 10 мА или по запросу
  • Класс точности: 0,2
  • Внешние размеры: 139×42×20 мм, Ø 8 мм
SDQ13
  • Номинальный ток: 10…100 A
  • Коэффициент трансформации: 1:1000/1:2000/1:2500
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры: 136,5×52,5×28 мм, Ø 13 мм
SDQ13A
  • Номинальный ток: 10…100 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 40, 50, 100 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры: 160×45×25 мм, Ø 8 мм
SDQ20
  • Номинальный ток: 20…200 A
  • Коэффициент трансформации: 1:1000/1:2000/1:2500
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры: 137,5×52,5×28 мм, Ø 20 мм
SDQ20A
  • Номинальный ток: 20…200 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры:168×50×25 мм, Ø 20 мм
SDQ50
  • Номинальный ток: 100…1000 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры: 218×105×30 мм, Ø 52 мм
SDQ50A
  • Номинальный ток: 100…800 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 40, 50, 100 мА или по запросу
  • Класс точности: 0,2, 0,1
  • Внешние размеры: 219×101×26 мм, Ø 50 мм
SDQ70
  • Номинальный ток:
    300…1500 A (Silicon Steel)
    5…800 A (Permalloy)
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности:
    0,5 (Silicon Steel)
    0,1 (Permalloy)
  • Внешние размеры: 275×122×35,5 мм, Ø 61 мм

SDQ120
  • Номинальный ток: 200…2000 A
  • Коэффициент трансформации: 1:1000/1:2000
  • Выходной ток: 100, 200 мА или по запросу
  • Класс точности: 5, 0,2, 0,1
  • Внешние размеры: 290×178×45,5 мм, Ø 122 мм
•••
