T-50C

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲
Фотография серии T-50

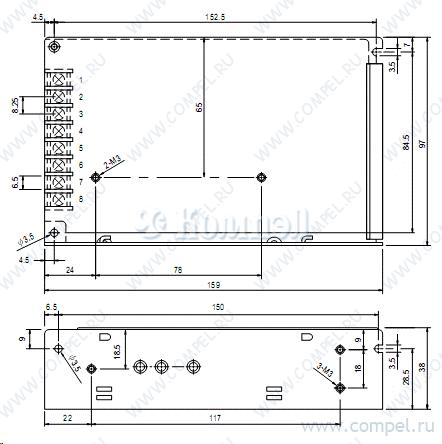

Чертеж серии T-50



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RT-50C (MW)

— в коробках 45 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 5 В, 15 В, -15 В; U1: 4.75...5.5 В... КЗ, перегрузка, перенапряжение —
A+ RT-65C (MW)

— в коробках 30 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
T- 5 0 50W Triple Output Switching Power Supply series Features : AC input range selectable by switch Protections:Short circuit/Over load Cooling by free air convection 100% full load burn-in test Fixed switching frequency at 24KHz I/P-O/P:Rated Low cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT T-50A CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 DC VOLTAGE 5V 12V -5V 5V 12V -12V 5V 15V -15V 5V 12V 24V RATED CURRENT 7A 1A 1A 5A 1A 1A 4A 1A 1A 3A 1A 1A CURRENT RANGE 0.6 ~ 7A 0.2 ~ 1A 0.2 ~ 1A 0.6 ~ 5A 0.2 ~ 1A 0.2 ~ 1A 0.6 ~ 4A 0.2 ~ 1A 0.2 ~ 1A 0.6 ~ 4A 0.2 ~ 1.2A 0.2 ~ 1.2A RATED POWER 52W 51W CH1:4.75 ~ 5.5V 2.0% 5.0% 5.0% CH1:4.75 ~ 5.5V 2.0% 5.0% 5.0% CH1:4.75 ~ 5.5V 2.0% 5.0% 5.0% CH1:4.75 ~ 5.5V 2.0% 6.0% 6.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 1.0% 1.0% LOAD REGULATION 1.0% 4.0% 4.0% 1.0% 4.0% 4.0% 1.0% 4.0% 4.0% 1.0% 5.0% 5.0% SETUP, RISE TIME 200ms, 100ms at full load HOLD TIME (Typ.) 16ms at full load VOLTAGE RANGE 85 ~ 132VAC/170 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 66% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.6A/115VAC WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE ISOLATION RESISTANCE MTBF DIMENSION PACKING NOTE 50W LINE REGULATION WORKING TEMP. OTHERS 49W CH3 RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 50mVp-p 120mVp-p 120mVp-p VOLTAGE ADJ. RANGE PROTECTION OVER LOAD EMC T-50D CH2 LEAKAGE CURRENT SAFETY & T-50C CH1 VOLTAGE TOLERANCE Note.3 INPUT T-50B OUTPUT NUMBER 200ms, 80ms at full load 240 ~ 370VDC 69% 71% 72% 0.8A/230VAC COLD START 20A/115VAC <0.5mA / 240VAC 40A/230VAC 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed 20 ~ 90% RH non-condensing -10 ~ +65 (Refer to output load derating curve), 20 ~ 90% RH -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 )on +5V output 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to UL1012 I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 470.2K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) 0.54Kg; 24pcs/14Kg/0.75CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:T-50-SPEC 2005-09-06 PDF
Документация на серию T-50

T-50.cdr

Дата модификации: 28.09.2005

Размер: 352.4 Кб

2 стр.

    Публикации 1

    показать свернуть
    29 сентября 2009
    новость

    Серия G1 MEAN WELL снимается с производства и заменяется на серию NES

    Компания MEAN WELL (MW) объявила о том, что серия популярных источников питания G1 (S–15, S–35, S–50, S–100, S–145) снимается с производства с 1 января 2010 года. Полноценной заменой являются источники питания серии... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
