SBD40100TCTB

JSCJ
Диод выпрямительный , производства JSCJ (JSCJ)
развернуть ▼ свернуть ▲

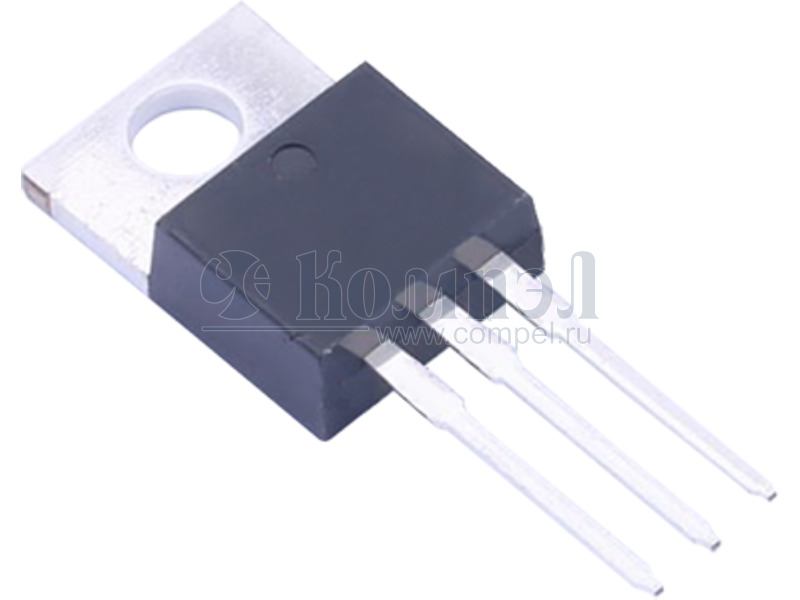

Внешний вид SBD40100TCTB

Технические характеристики

показать свернуть
Корпус TO2203L
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= MBR30100CG (ANBON)

—

 — — — — — — — — — — —

Файлы 1

показать свернуть
JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD TO-220-3L/TO-220F Plastic-Encapsulate Diode SBD40100TCTB、SBDF40100TCTB SCHOTTKY BARRIER RECTIFIER MAIN CHARACTERISTICS IO VRRM 40（2×20）A 100 V Tj 150 ℃ VF(typ) 0.64V （@Tj=125℃） TO-220 F TO-220-3L FEATURES  Low Power Loss,High Efficiency  Guard Ring Die Construction for Transient Protection  High Current Capability and Low Forward Voltage Drop MARKING 1 2 3 SBD F40100TCTB SBD 40100TCTB XXXX XXXX 1 2 3 1. ANODE SBD(F)40100TCTB = Device code Solid dot = Green molding compound device if none, the normal device XXXX = Code 1 2. CATHODE 2 3 3. ANODE MAXIMUM RATINGS ( Ta=25℃ unless otherwise noted ) Symbol SBD Parameter VRRM Peak repetitive reverse voltage VRWM Working peak reverse voltage 40100TCTB F40100TCTB Unit 100 V VR DC blocking voltage VR(RMS) RMS reverse voltage 70 V Average rectified output current 40 A 250 A IO IFSM Non-Repetitive peak forward surge current (8.3ms half sine wave) RΘJc Thermal resistance from junction to case ,Tc=25℃ RΘJA Thermal resistance from junction to ambient 62.5 ℃/W Tj Junction temperature 150 ℃ Tstg Storage temperature -55~+150 ℃ 2.0 3.0 ℃/W ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified) Parameter Symbol Reverse voltage V(BR) Reverse current IR Test conditions IR=0.1mA VR=100V IF=10A Forward voltage VF IF=20A Min Typ Max Unit V 100 uA Tj =25℃ 20 Tj =125℃ 20 mA Tj =25℃ 0.53 V Tj =125℃ 0.50 V Tj =25℃ 0.67 Tj =125℃ 0.64 100 0.72 V V *Pulse test: pulse width ≤300μs, duty cycle≤ 2.0%. www.jscj-elec.com 1 Rev. - 1.1 PDF
Документация на SBD40100TCTB

Microsoft Word - MBR2060FCT TO-220F_A_.doc

Дата модификации: 12.12.2023

Размер: 1.97 Мб

4 стр.
