P6KE18A

DIODE, TVS, 18V, 600W; Diode Type:TVS, Unidirectional; Voltage, Stand-off:15.3V; Voltage, Vbr:18.9V; Power, Peak Pulse:600W; Case Style:DO-15; Pins, No. of:2; Current, Peak Pulse:25A; Termination Type:Axial Leaded; Voltage, Clamping Max:25.2V
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть

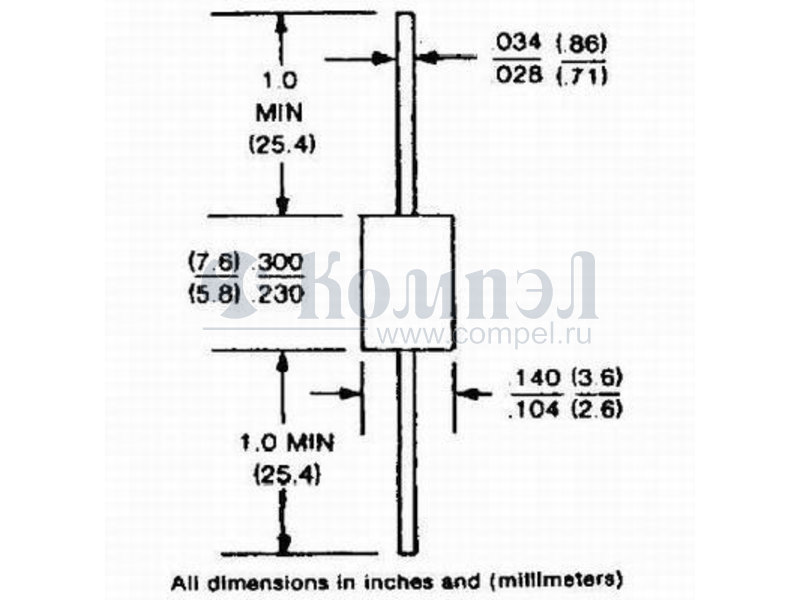

Корпус DO15
Рассеиваемая мощность
Пиковая рассеиваемая мощность
Напряжение ограничения (номинальное)
Напряжение ограничения (диапазон)
Максимальное импульсное напряжение
Максимальный импульсный ток
Количество линий ограничения
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Pрасс Pрасс(пик) Uраб Uогр(ном) Uогр(диапазон) Uимп(макс) Iраб Iимп(макс) Тип Линий Cперех Примечание Карточка
товара
P= P6KE18A (YJ)


P6KE18A (ONS-FAIR)
DO204AC в ленте 3000 шт

Trans Voltage Suppressor Diode, 600W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-204AC
P= P6KE18A (TSC)


P6KE18A (ONS-FAIR)
DO15 3500 шт Trans Voltage Suppressor Diode, 600W, 15.3V V(RWM), Unidirectional, 1 Element, Silicon, DO-15

Файлы 1

показать свернуть
P6KE6.8 DC COMPONENTS CO., LTD. RECTIFIER SPECIALISTS R THRU P6KE440CA TECHNICAL SPECIFICATIONS OF TRANSIENT VOLTAGE SUPPRESSOR VOLTAGE RANGE - 6.8 to 440 Volts PEAK PULSE POWER - 600 Watts FEATURES * Glass passivated junction * 600 Watts Peak Pulse Power capability on 10/1000 µs waveform * Excellent clamping capability * Low zener impedance * Fast response time DO-15 MECHANICAL DATA * * * * Case: Molded plastic Epoxy: UL 94V-0 rate flame retardant Lead: MIL-STD-202E, Method 208 guaranteed Polarity: Color band denotes positive end (cathode) except bidirectional types * Mounting position: Any * Weight: 0.4 gram MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25 o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load, For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) DEVICES FOR BIPOLAR APPLICATIONS For Bidirectional use C or CA suffix (e.g. P6KE6.8C, P6KE440CA) Electrical characteristics apply in both directions Peak Pulse Power Dissipation on 10/1000 µs waverform (Note1,FIG.1) SYMBOL VALUE UNITS P PPM Minimum 600 Watts PM (AV) 5.0 Watts I FSM 100 Amps VF 3.5/6.5 Volts T J , T STG -65 to + 175 Steady State Power Dissipation at TL = 75oC Lead Lengths .375*( 9.5 mm ) ( Note 2 ) Peak Forward Surge Current, 8.3ms single half sine-wave superimposed on rated load( JEDEC Method ) ( Note 3 ) Maximum Instantaneous Forward Voltage at 50A for Unidirectional Only Operating and Storage Temperature Range 0 C NOTES : 1. Non-repetitive current pulse, per Fig.3 and derated above TA = 25oC per Fig.2. 2. Mounted on Copper Leaf area of 1.6 X 1.6"(40X40 mm) per Fig. 5 3. 8.3ms single half sine-wave or equivalent square wave, duty cycle = 4 pulses per minute maximum. 4. VF = 3.5V max. for devices of V(BR) 200V and VF = 6.5V for devices of V( BR) > 200V. 172 NEXT EXIT BACK NEXT EXI BACK EXIT NEXT BACK PDF
Документация на P6KE18A

DATASHEET SEARCH SITE | WWW.ALLDATASHEET.COM DATASHEET SEARCH, DATABOOK, COMPONENT, FREE DOWNLOAD SITE

Дата модификации: 23.04.2006

Размер: 1.36 Мб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
