WSRSIC010065NPO

WAYON

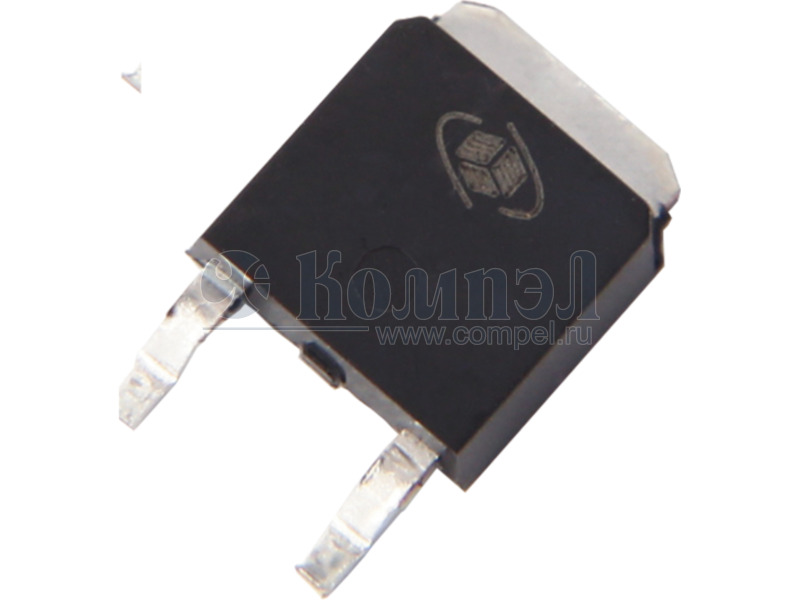

Document: W16010060 Rev: A WSRSIC010065NPO SILICON CARBIDE SCHOTTKY DIODE Features  10A Silicon Carbide Schottky Diode  Excellent high temperature stability  Low forward voltage  High forward surge capability  150℃ Operating Junction Temperature  Reduced temperature dependence Mechanical Data  Case: TO-252-2L Absolute Maximum Ratings（Tc=25℃ Unless otherwise specified） ...
развернуть ▼ свернуть ▲

  • Корпус: —
  • Норма упаковки: 2500  шт.

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Карточка
товара
P= G3S06510C (GPT)

TO252 в ленте 100 шт

Файлы 1

показать свернуть
Document: W16010060 Rev: A WSRSIC010065NPO SILICON CARBIDE SCHOTTKY DIODE Features  10A Silicon Carbide Schottky Diode  Excellent high temperature stability  Low forward voltage  High forward surge capability  150℃ Operating Junction Temperature  Reduced temperature dependence Mechanical Data  Case: TO-252-2L Absolute Maximum Ratings（Tc=25℃ Unless otherwise specified） Parameter Symbol Value Unit Repetitive Peak Reverse Voltage VRRM 650 V Surge Peak Reverse Voltage VRSM 650 V DC Blocking Voltage VR 650 V Maximum Average Forward Rectified Current at TC =120°C IF 10 A Surge(Non-Repetitive)Forward Current @ Tp=10ms Half Sine Wave TC=25℃ IFSM 70 A Power Dissipation TC=25℃ Ptot 72 W Rθ(J-C) 1.72 （Typ.） ℃/W -40 ~ +150 ℃ Typ. Max. Unit 1.38 1.75 1.8 / Thermal Resistance(between Junction and Case) Junction and Storage Temperature Electronics Characteristics（Tc=25℃ TJ TSTG Unless otherwise specified） Parameter Symbol Maximum Instantaneous Forward Voltage @IF=10A TJ=25℃ V VF Maximum Instantaneous Forward Voltage @IF=10A TJ=150℃ ©2021 WAYON Corporation www.way-on.com 1/4 PDF
Документация на WSRSIC010065NPO

WS05MF through WS24MF Keywords:

Дата модификации: 17.05.2023

Размер: 454.5 Кб

4 стр.
