На склад КОМПЭЛ поступили микросхемы PN8085LST-A1 китайской компании Chipown, которые являются полными pin-to-pin-аналогами популярной серии преобразователей VxxxR06 одного из ведущих западных производителей.

PN8085 представляет собой ШИМ-контроллер, работающий в токовом режиме, со встроенным силовым MOSFET на 800 В, устойчивый к лавинному пробою.

Микросхема специально разработана для реализации высокопроизводительного AC/DC-преобразователя топологий Flyback и Buck с применением минимального количества внешних компонентов (рисунок 1). В режимах холостого хода или при малой нагрузке PN8085 переходит в пакетный режим работы (burst-mode), что соответствует современным стандартам эффективности и энергосбережения. Технология частотной модуляции (230 Гц), а также схема мягкого управления силовым транзистором гарантируют отличные показатели электромагнитной совместимости.

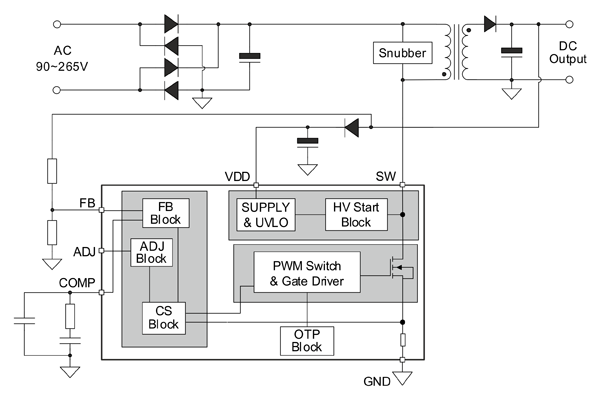

Рис. 1. Пример включения PN8085 в качестве неизолированного обратноходового AC/DC-преобразователя

Основные особенности:

• Встроенный 800-вольтовый MOSFET, устойчивый к лавинному пробою
• Выходная мощность:
  • 8 Вт в открытом корпусе при 230 В сетевого напряжения
  • 5 Вт в открытом корпусе при 85…265 В сетевого напряжения
• Возможность работы в топологиях Flyback и Buck
• Отсутствует внешний гасящий резистор в цепи запуска, а также резистор для контроля тока силового транзистора
• Встроенная высоковольтная схема запуска
• Разнесенные по разным сторонам корпуса высоковольтные и низковольтные выводы для повышения электрической безопасности
• Низкая потребляемая мощность в режиме холостого хода: менее 30 мВт при 230 В сетевого напряжения
• Частотная модуляция (230 Гц) для снижения электромагнитных помех
• Диапазон рабочего напряжения контроллера 9…23 В
• Набор защит (с самовосстановлением):
  • Перегрев (OTP)
  • Перенапряжение на выходе (OVP)
  • Поцикловое ограничение тока (OCP)
  • Перегрузка (OLP)
• Компактный корпус SSOP10

Рис. 2. Внешний вид (а) и расположение выводов PN8085 (б)

Расшифровка выводов (рисунок 2):

• GND – общий проводник
• VDD – напряжение питания контроллера (9…23 В)
• ADJ – регулировка тока перегрузки. Устанавливается внешним резистором
• FB – вывод обратной связи
• COMP – усилитель ошибки/компенсация
• SW – сток встроенного силового транзистора

В данный момент из линейки продукции PN8085 в массовом производстве находится только PN8085LST-A1, отличающийся от остальных моделей только частотой коммутации 60 кГц (таблица 1).

Таблица 1. Основные характеристики микросхем PN8085

* – в разработке.

Рис. 3. Структурная схема PN8085При запуске PN8085 внутренний высоковольтный источник напряжения заряжает внешний конденсатор, подключенный к выводу VDD. Когда VDD достигает напряжения VDD_ON (12…14 В), контроллер начинает коммутацию и схема запуска отключается. Помимо этого, при запуске работает схема плавного пуска, которая ступенчато увеличивает ток силового транзистора до максимального заданного значения. Время плавного пуска составляет 7,5 мс.

Интегрированный усилитель ошибки (EA на рисунке 3) измеряет выходное напряжение через вывод FB и сравнивает его с опорным значением 3,3 В. В результате сравнения на выходе EA получается напряжение ошибки VCOM, которое присутствует на выходе COMP и требует подключения внешней схемы компенсации для предотвращения нежелательных осцилляций контура обратной связи.

Регулировка порога защиты от перегрузки осуществляется подключением внешнего резистора к выводу ILIM. Номинал сопротивления можно подобрать, используя график на рисунке 4.

Рис. 4. Зависимость порога защиты от перегрузки от значения сопротивления резистора R_LIM

При полной нагрузке PN8085 работает в обычном режиме ШИМ с фиксированной частотой коммутации (в случае с PN8085LST-A1 эта частота равна 60 кГц).

По мере уменьшения нагрузки напряжение обратной связи уменьшается, и когда оно упадет ниже порога V_{COMP_BM_L}, устройство перейдет в пакетный режим и силовой транзистор перестает переключаться до тех пор, пока напряжение на выводе COMP не превысит V_{COMP_BM} + V_{COMP_BM_HYS} (техническая документация).

Защита от перегрева активируется при достижении температуры силового транзистора 145°C. Работа схемы автоматически восстанавливается при падении температуры ниже 125°C.

При трассировке печатной платы обязательно нужно установить конденсатор как можно ближе к выводам VDD и GND, а трасса от контакта GND до входного электролитического конденсатора должна быть как можно короче.

Для получения подробной технической информации о микросхеме PN8085LST-A1 обратитесь к заводской спецификации, которую можно найти на странице товара.
