Новые диодные мосты SUNCOYJ серии MT-W для широкого спектра применений

19 июля

Использование в выпрямителях готовых модулей диодных мостов вместо набора дискретных элементов является современной тенденцией. Благодаря этому производители электроники получают такие преимущества, как меньшие габариты, простота монтажа и более высокая надежность.

Компания SUNCOYJ (Китай) начала выпуск модулей диодных мостов серии MT-W для построения выпрямителей трехфазного тока. Внутри каждого модуля установлены 6 чипов диодов, соединенных по мостовой схеме (рисунок 1).

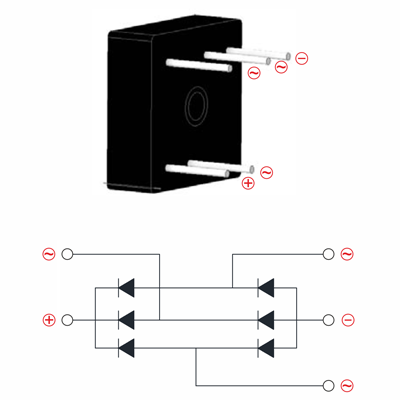

Рис. 1. Принципиальная электрическая схема и расположение выводов модулей MT-W

Главная инновация, примененная в модулях серии MT-W – технология Photo Glass. Ее суть заключается в том, что на торцы p-n-перехода диода наносится трехслойное диэлектрическое покрытие, состоящее из полиоксида кремния, стекла и внешнего защитного состава. Благодаря этому обеспечивается исключительно малое значение обратного тока диода: 5 мкА при температуре p-n-перехода 25ºC и 500 мкА при 125ºC.

Малый обратный ток означает снижение нагрева диода и уменьшение потерь электроэнергии в мосте. Снижение его нагрева позволяет уменьшить размеры устройства, в котором он используется (рисунок 2).

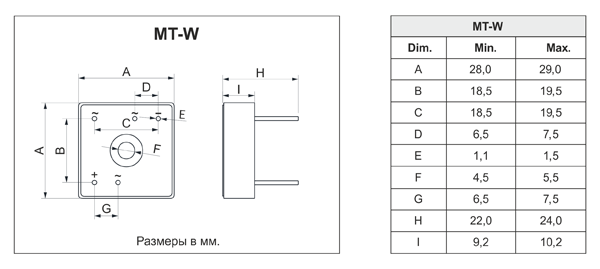

Рис. 2. Размеры модулей серии MT-W

Диодные мосты MT-W размещаются в корпусах, имеющих параллельно расположенные выводы из проволоки толщиной 1…1,5 мм. Такая конструкция позволяет устанавливать их на печатные монтажные платы, применяя автоматизированную пайку по технологии «бегущей волны». Модули серии MT-W выдерживают пайку при температуре 275ºC продолжительностью до 7 с.

На противоположной относительно выводов стороне располагается металлическая пластина, обеспечивающая тепловой контакт с радиатором. Для крепления к радиатору теплоотвода по центру корпуса сделано отверстие. С целью герметизации модули заполняются пожаробезопасным компаундом.

Буквенно-цифровое обозначение серии MT-W имеет вид MTxxyyW, где xx – номинальный ток, выраженный в амперах, а yy – максимальное значение обратного напряжения диодов по постоянному току, выраженное в вольтах и деленное на 100 (рисунок 3).

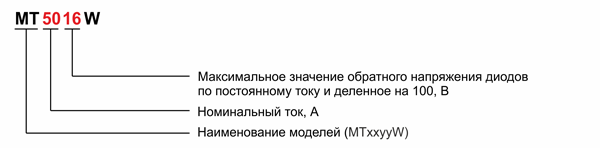

Рис. 3. Расшифровка наименования модулей серии MT-W

Например, MT5016W – модуль с номинальным током 50 А и максимальным обратным напряжением диодов 1600 В. Представители данной серии имеют номинальные токи 35 и 50 А, при этом возможные максимальные значения обратного напряжения диодов могут принимать значения 600, 800, 1000, 1200, 1400 и 1600 В. Для мостов на 35 А прямое падение напряжения на отдельном диоде не превышает 1,1 В при токе 17 А. Модули на 50 А характеризуются прямым падением напряжения на отдельном диоде не более 1,15 В при токе 25 А – это один из лучших показателей в своем классе устройств. Малое падение напряжения в прямом направлении дает меньшие потери электроэнергии в выпрямителе и нагрев модуля. Еще один параметр, в котором MT-W значительно обгоняет другие диодные мосты того же класса – емкость p-n-перехода, составляющая при частоте 1 МГц и обратном напряжении 4 В всего 185 пФ. Благодаря такой особенности модули MT-W можно применять в инверторах, работающих на повышенных частотах, что позволяет уменьшить размеры и вес данных устройств благодаря более компактным дросселям и трансформаторам.

Серия MT-W оптимальна для использования в устройствах широкого спектра применений. Среди них – блоки питания серверов и промышленного оборудования, источники бесперебойного питания, частотные преобразователи, сварочные аппараты, климатическое оборудование и так далее. Применение данных модулей именно в этих приложениях обусловлено пригодностью корпуса для автоматизированного монтажа, а также высокими техническими характеристиками при доступной цене.
