Высоконадежные интеллектуальные устройства семейств NPB и NPP для зарядки аккумуляторов. Руководство по установке и эксплуатации

28 марта 2024

телекоммуникациисистемы безопасностиуправление питаниемпотребительская электроникаавтоматизацияответственные применениялабораторные приборыуниверсальное применениеMEAN WELLновостьисточники питанияAC-DCАКБзарядное устройствоинтеллектуальное ЗУ

Семейства NPB и NPP – это новое поколение интеллектуальных зарядных устройств MEAN WELL, отличающихся высокой удельной мощностью.

В моделях NPB-120/240/360 применены высокоэффективные схемотехнические решения, обеспечивающие эффективную и стабильную работу оборудования. Модели NPB-450/450NFC/750/1200/1700 представляют собой полностью цифровые устройства, отличающиеся компактностью, высоким КПД и интеллектуальными возможностями.

Благодаря использованию высокоэффективных аппаратных решений и микропроцессорного управления питанием, возможности использования одной из четырех зарядных кривых (одна программируемая и три предустановленных), а также наличию впервые реализованной функции автоматического определения диапазона изменения зарядного напряжения, данные устройства могут использоваться для зарядки как свинцово-кислотных аккумуляторных батарей различных типов (жидкостных, гелевых, AGM), так и аккумуляторных батарей на основе лития (литий-железофосфатных, литий-диоксидмарганцевых).

Пользователи также могут управлять процессом зарядки и изменять его параметры (напряжение/ток зарядки, напряжение/ток отключения и т.д.) для любого этапа этого процесса через встроенный интерфейс шины CAN. Через тот же интерфейс можно отключать некоторые функции защиты аккумуляторных батарей.

Устройства семейства NPP отличаются наличием двух режимов работы – режима зарядного устройства и режима источника питания. Пользователи могут свободно использовать любой из режимов в соответствии со своими нуждами. В режиме зарядного устройства производится трехступенчатая зарядка, причем напряжение и ток зарядки можно регулировать в зависимости от типа заряжаемой аккумуляторной батареи. Режим источника питания предназначен для питания нагрузок постоянным напряжением.

Высокая гибкость и интеллектуальные возможности зарядных устройств семейств NPB и NPP делают их идеальным выбором для построения сложных систем, использующих аккумуляторные батареи.

Содержание

1. Указания по технике безопасности
2. Введение
2.1. Расшифровка наименования устройств
2.2. Ключевые характеристики
2.3. Технические и эксплуатационные характеристики
2.4. Соответствие требованиям стандартов безопасности
2.5. Графики изменения номинальной мощности

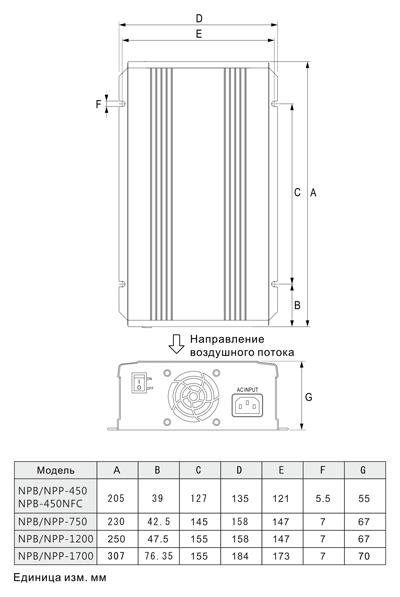

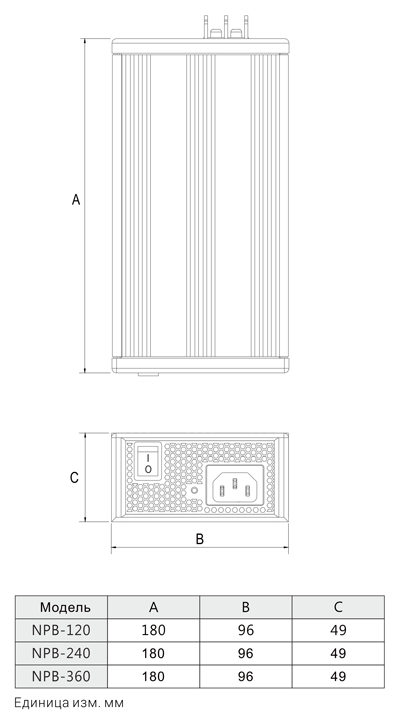

2.6. Механические характеристики

3. Установка и подключение
3.1. Меры предосторожности
3.2. Порядок установки
3.3. Рекомендации по выбору проводов
3.4. Выбор аккумуляторной батареи
3.5. Последовательное и параллельное соединение аккумуляторных батарей

4. Взаимодействие с устройством
4.1. Органы передней и задней панелей
4.2. Световая индикация
4.3. Назначение контактов разъема управления (NPB-450/750/1200/1700)
4.4. Назначение контактов разъема управления (NPB-450NFC)
4.5. Назначение контактов разъема управления (NPP-450/750/1200/1700)

5. Конфигурирование
5.1. Функциональные различия
5.2. Описание функций

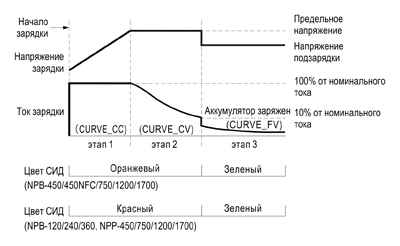

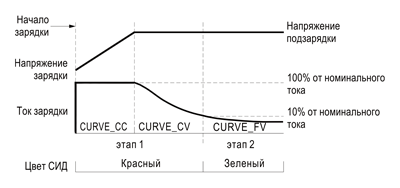

5.3. Режимы работы (2-х/3-х ступенчатая зарядка)
5.4. Выбор зарядной кривой (NPB-450/450NFC/750/1200/1700)
5.5. Возврат к заводским настройкам

6. Протокол шины CAN (NPB-450…1700)
6.1. Характеристики шины CAN
6.2. Настройка адреса устройства на шине CAN
6.3. Перечень команд CAN
6.4. Примеры передаваемых пакетов
6.5. Значения, передаваемые по интерфейсу CAN: диапазоны и погрешность

7. Руководство по использованию мобильного приложения для управления моделями NPB-450-XXNFC
7.1. Перед использованием
7.2. Совместимость
7.3. Как использовать
7.4. Описание функций мобильного приложения
7.5. Замечания по использованию NFC
7.6. Часто задаваемые вопросы

8. Функции защиты и устранение неисправностей
8.1. Функции защиты
8.2. Устранение неисправностей

9. Гарантия

1. Указания по технике безопасности

  • Подходят для зарядки свинцово-кислотных (жидкостных, гелевых, AGM) и литиевых (литий-железофосфатных, литий-диоксидмарганцевых, тройных литий-полимерных и др.) аккумуляторных батарей.
  • Зарядное устройство должно быть установлено в сухом и хорошо проветриваемом помещении. Оно не должно подвергаться воздействию дождя или снега.
  • Все неисправности должны устраняться квалифицированным персоналом.

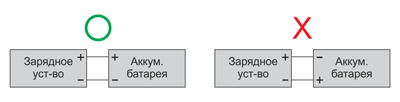

  • Кабель между зарядным устройством и аккумуляторной батареей должен быть как можно короче, чтобы исключить чрезмерное падение на нем напряжения (рекомендуемая длина кабеля – 50…100 см). Слишком большое падение напряжения приведет к увеличению длительности зарядки.
  • Убедитесь, что напряжение и ток зарядки соответствуют характеристикам аккумуляторной батареи.
  • Не рекомендуется подключать последовательно новые и старые аккумуляторные батареи.
  • При подключении или отключении аккумуляторной батареи зарядное устройство должно находиться в выключенном состоянии.
  • Перед использованием функции автоматического выбора диапазона ознакомьтесь с руководством. Обратите внимание, что данная функция может использоваться только при зарядке аккумуляторных батарей со встроенной BMS.
  • Данное оборудование не предназначено для использования в местах, где возможно присутствие детей.
  • В качестве мер защиты от поражения электротоком используется защитное заземление, необходимо подключать проводник защитного заземления оборудования к проводнику защитного заземления электроустановки (например, с помощью сетевого шнура, подключаемого к розетке с заземляющим контактом).
  • Только для использования внутри помещений.

2. Введение

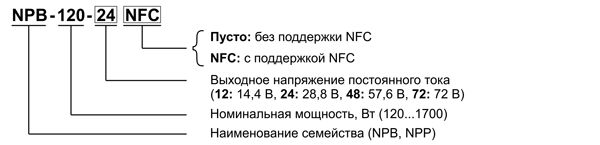

2.1. Расшифровка наименования устройств

2.2. Ключевые характеристики

  • Подходит для свинцово-кислотных и литий-железо-фосфатных аккумуляторных батарей.

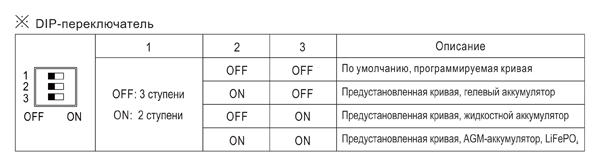

  • 2- или 3-ступенчатая зарядная кривая, выбираемая DIP-переключателем.
  • 4 предустановленных зарядных кривых
    (только в моделях NPB-450/450NFC/750/1200/1700).
  • Встроенный активный ККМ.
  • Встроенный интерфейс шины CAN для управления и мониторинга (только в моделях NPB-450/450NFC/750/1200/1700)
  • Механизмы защиты: от короткого замыкания, от перенапряжения, от перегрева, от пониженного/повышенного напряжения аккумуляторной батареи, от обратной полярности аккумуляторной батареи
  • Функция автоматического выбора диапазона напряжения (только в моделях NPB-450/450NFC/750/1200/1700)
  • Два режима работы: режим зарядного устройства и режим источника питания (только семейство NPP).
  • Светодиодный индикатор: индикация нормального/аварийного состояний.
  • Сертификаты DEKRA/UL/EAC/CE/UKCA.
  • 3 года гарантии

2.3. Технические и эксплуатационные характеристики

Семейство NPB-120

Модель NPB-120-12X NPB-120-24X NPB-120-48X
X = XLR, AD1, TB
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…15.2 21…30.4 42…60.8
Выходной ток, A (Прим. 5) 6.8 4 2
Диапазон регулировки выходного тока, % 50…100
Максимальная мощность, Вт (Прим. 3) 103.4 121.6 121.6
Рекомендуемая емкость аккумулятора, А∙ч
(Прим. 4)
20…90 15…50 7…25
Вход Диапазон входного напряжения, В (Прим. 5) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.92 (модели 12 В) / 0.93 (модели 24 В и 48 В)
Типовой КПД, % XLR 86.5 89 90.5
AD1 86.5 89 90.5
TB 87 89.5 90.5
Типовой ток потребления, А Uвх = 115 В перем. 1.5
Uвх = 230 В перем. 0.8
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 55
Защита От короткого замыкания (Прим. 6) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 16…20 В 32…40 В 64…75 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный плавкий предохранитель
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем
Условия
эксплуатации
Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 631800
по стандарту MIL-HDBK-217F (25°C) 225800
Габаритные размеры (Д*Ш*В), мм 180*96*49
Вес, кг 1.3
Групповая упаковка Кол-во, шт. 10
Вес, кг / объем, куб. футов 14/1.13

Семейство NPB-240

Модель NPB-240-12X NPB-240-24X NPB-240-48X
X = XLR, AD1, TB
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…15.2 21…30.4 42…60.8
Выходной ток, А (Прим. 5) 13.5 8 4
Диапазон регулировки выходного
тока, %
50…100
Максимальная мощность, Вт (Прим. 3) 205.2 243.2 243.2
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 4) 55….180 30…100 15…50
Вход Диапазон входного напряжения, В
(Прим. 5)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % XLR 88.5 92 92.5
AD1 88.5 92 92.5
TB 89 92 93
Типовой ток потребления, А Uвх = 115 В перем. 3.0
Uвх = 230 В перем. 1.5
Типовой пусковой ток холодного старта при входном напряжении 230 В
перем., А
50
Защита От короткого замыкания (Прим. 6) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 16…20 В 32…40 В 64…75 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный плавкий предохранитель
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 428300
по стандарту MIL-HDBK-217F (25°C) 157500
Габаритные размеры (Д*Ш*В), мм 180*96*49
Вес, кг 1.3
Групповая упаковка Кол-во, шт. 10
Вес, кг / объем, куб. футов 14 / 1.13

Семейство NPB-360

Модель NPB-360-12X NPB-360-24X NPB-360-48X
X = XLR, AD1, TB
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…15.2 21…30.4 42…60.8
Выходной ток, А (Прим. 5) 20 12 6
Диапазон регулировки выходного
тока, %
50…100
Максимальная мощность, Вт (Прим. 3) 304 364.8 364.8
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 4) 66…195 40…125 20…65
Вход Диапазон входного напряжения, В
(Прим. 5)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % XLR 87 91 92
AD1 87 91 92
TB 88.5 92 92.5
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В
перем., А
50
Защита От короткого замыкания (Прим. 6) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 16…20 В 32…40 В 64…75 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный плавкий предохранитель
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем
Управление вентилятором T ≥ 50°C – вентилятор вкл.; T ≤ 45°C вентилятор выкл.
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 434800
по стандарту MIL-HDBK-217F (25°C) 173900
Габаритные размеры (Д*Ш*В), мм 180*96*49
Вес, кг 1.3
Групповая упаковка Кол-во, шт. 10
Вес, кг/объем, куб. футов 14 / 1.13

Семейство NPB-450

Модель NPB-450-12 NPB-450-24 NPB-450-48 NPB-450-72
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6 72
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2 69
Диапазон изменения напряжения зарядки, В (Прим. 3) 10.5…21 21…42 42…80 54…100
Максимальный выходной ток (CC), А (Прим. 4) 25 13.5 6.8 5.5
Максимальная мощность, Вт
(Прим. 4)
420 453.6 456.96 462
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 5) 90…300 45…155 24…80 19…64
Типовой ток утечки аккумулятора, мА, не более 1
Вход Диапазон входного напряжения, В
(Прим. 6)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 7) 92 93 93 93
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Ток утечки при входном напряжении 240 В перем., не более, мА 0.75
Защита От короткого замыкания (Прим. 8) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения (Прим. 9) 21.5…26 В 43…52 В 82…100 В 102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный детектор неправильной полярности, для возврата в рабочий режим после устранения неисправности требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем на передней панели или задается программатором SBP-001
Программируемые параметры процесса зарядки Программные настройки: значения постоянного тока (Constant Current, CC), порогового тока (Tapper Current, TC), постоянного напряжения (Constant Voltage, CV) и напряжения подзарядки (Float Voltage, FV) можно задавать посредством программатора SBP-001
Ручные настройки: 4 предустановленных зарядных кривых, выбираемые DIP-переключателем на передней панели. За дополнительной информацией обратитесь к руководству по эксплуатации
Зарядная кривая в режиме автоматического выбора диапазона изменения напряжения зарядки За дополнительной информацией обратитесь к руководству по эксплуатации (стр. 8)
Ток зарядки регулируется в диапазоне 50…100% подстроечным резистором на передней панели (только в режиме автоматического выбора диапазона изменения напряжения зарядки)

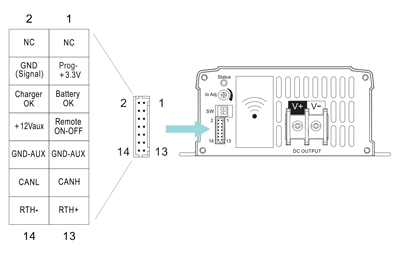

Интерфейс CAN CAN 2.0B, позволяет управлять, задавать и отслеживать значения параметров (выходное напряжение, выходной ток, зарядная кривая, внутренняя температура и состояние (вкл/выкл) выхода зарядного устройствa)
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)

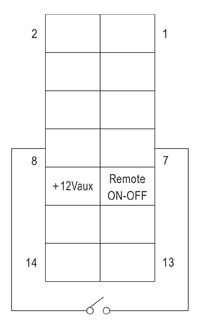

Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Компенсация температуры Используется внешний термистор
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 273700
по стандарту MIL-HDBK-217F (25°C) 83400
Габаритные размеры (Д*Ш*В), мм 205*135*55
Вес, кг 1.02
Групповая упаковка Кол-во, шт. 8
Вес, кг / объем, куб. футов 10/1.71

Семейство NPB-450NFC

Модель NPB-450-12NFC NPB-450-24NFC NPB-450-48NFC NPB-450-72NFC
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6 72
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2 69
Диапазон изменения напряжения зарядки, В (Прим. 3) 10.5…21 21…42 42…80 54…100
Максимальный выходной ток (CC), А (Прим. 4) 25 13.5 6.8 5.5
Максимальная мощность, Вт
(Прим. 4)
420 453.6 456.96 462
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 5) 90…300 45…155 24…80 19…64
Типовой ток утечки аккумулятора, мА, не более 1
Вход Диапазон входного напряжения, В
(Прим. 6)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 7) 92 93 93 93
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Ток утечки при входном напряжении 240 В перем., не более, мА 0.75
Защита От короткого замыкания (Прим. 8) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения (Прим. 9) 21.5…26 В 43…52 В 82…100 В 102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный детектор неправильной полярности, для возврата в рабочий режим после устранения неисправности требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры

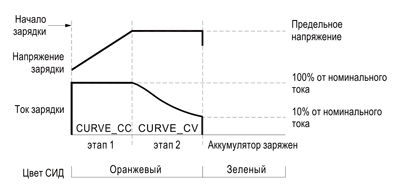

Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем на передней панели или задается программатором SBP-001
Программируемые параметры процесса зарядки Программные настройки: значения постоянного тока (Constant Current, CC), порогового тока (Tapper Current, TC), постоянного напряжения (Constant Voltage, CV) и напряжения подзарядки (Float Voltage, FV) можно задавать посредством программатора SBP-001
Ручные настройки: 4 предустановленных зарядных кривых, выбираемые DIP-переключателем на передней панели. За дополнительной информацией обратитесь к руководству по эксплуатации
Зарядная кривая в режиме автоматического выбора диапазона изменения напряжения зарядки За дополнительной информацией обратитесь к руководству по эксплуатации (стр. 8)
Ток зарядки регулируется в диапазоне 50…100% подстроечным резистором на передней панели (только в режиме автоматического выбора диапазона изменения напряжения зарядки)
Интерфейс CAN CAN 2.0B, позволяет управлять, задавать и отслеживать значения параметров (выходное напряжение, выходной ток, зарядная кривая, внутренняя температура и состояние (вкл/выкл) выхода зарядного устройствa)
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);

Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)

Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Компенсация температуры Используется внешний термистор
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур
0…50°C, %/°C
±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 821000
по стандарту MIL-HDBK-217F (25°C) 83400
Габаритные размеры (Д*Ш*В), мм 205*135*55 мм
Вес, кг 1.02
Групповая упаковка Кол-во, шт. 8
Вес, кг / объем, куб. футов 10/1.71

Семейство NPB-750

Модель NPB-750-12 NPB-750-24 NPB-750-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон изменения напряжения зарядки, В (Прим. 3) 10.5…21 21…42 42…80
Максимальный выходной ток (CC), А (Прим. 4) 43 22.5 11.3
Максимальная мощность, Вт (Прим. 4) 722.4 756 759.36
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 5) 150…500 80…260 40…130
Типовой ток утечки аккумулятора, мА, не более 1.0
Вход Диапазон входного напряжения, В
(Прим. 6)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 7) 92 93 93
Типовой ток потребления, А Uвх = 115 В перем. 8.7
Uвх = 230 В перем. 4.0
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Ток утечки при входном напряжении 240 В перем., не более, мА 1.0
Защита От короткого замыкания (Прим. 8) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения (Прим. 9) 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный детектор неправильной полярности, для возврата в рабочий режим после устранения неисправности требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем на передней панели или задается программатором SBP-001
Программируемые параметры процесса зарядки Программные настройки: значения постоянного тока (Constant Current, CC), порогового тока (Tapper Current, TC), постоянного напряжения (Constant Voltage, CV) и напряжения подзарядки (Float Voltage, FV) можно задавать посредством программатора SBP-001
Ручные настройки: 4 предустановленных зарядных кривых, выбираемые DIP-переключателем на передней панели. За дополнительной информацией обратитесь к руководству по эксплуатации
Зарядная кривая в режиме автоматического выбора диапазона изменения напряжения зарядки За дополнительной информацией обратитесь к руководству по эксплуатации (стр. 8)
Ток зарядки регулируется в диапазоне 50…100% подстроечным резистором на передней панели (только в режиме автоматического выбора диапазона изменения напряжения зарядки)
Интерфейс CAN CAN 2.0B, позволяет управлять, задавать и отслеживать значения параметров (выходное напряжение, выходной ток, зарядная кривая, внутренняя температура и состояние (вкл/выкл) выхода зарядного устройствa)
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);

Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)

Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Компенсация температуры Используется внешний термистор
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 227600
по стандарту MIL-HDBK-217F (25°C) 67700
Габаритные размеры (Д*Ш*В), мм 230*158*67 мм
Вес, кг 1.54
Групповая упаковка Кол-во, шт. 4
Вес, кг / объем, куб. футов 9/1.63

Семейство NPB-1200

Модель NPB-1200-12 NPB-1200-24 NPB-1200-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон изменения напряжения зарядки, В (Прим. 3) 10.5…21 21…42 42…80
Максимальный выходной ток (CC), А (Прим. 4) 70 36 18
Максимальная мощность, Вт (Прим. 4) 1176 1209.6 1209.6
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 5) 240…800 120…420 60…210
Типовой ток утечки аккумулятора, мА, не более 1.0
Вход Диапазон входного напряжения, В (Прим. 6) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 7) 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 12
Uвх = 230 В перем. 6.5
Типовой пусковой ток холодного старта при входном напряжении 230 В
перем., А
50
Ток утечки при входном напряжении 240 В перем., не более, мА 1.0
Защита От короткого замыкания (Прим. 8) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения (Прим. 9) 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный детектор неправильной полярности, для возврата в рабочий режим после устранения неисправности требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2- или 3-ступенчатая зарядка, выбирается DIP-переключателем на передней панели или задается программатором SBP-001
Программируемые параметры процесса зарядки Программные настройки: значения постоянного тока (Constant Current, CC), порогового тока (Tapper Current, TC), постоянного напряжения (Constant Voltage, CV) и напряжения подзарядки (Float Voltage, FV) можно задавать посредством программатора SBP-001
Ручные настройки: 4 предустановленных зарядных кривых, выбираемые DIP-переключателем на передней панели. За дополнительной информацией обратитесь к руководству по эксплуатации
Зарядная кривая в режиме автоматического выбора диапазона изменения напряжения зарядки За дополнительной информацией обратитесь к руководству по эксплуатации (стр. 8)
Ток зарядки регулируется в диапазоне 50…100% подстроечным резистором на передней панели (только в режиме автоматического выбора диапазона изменения напряжения зарядки)
Интерфейс CAN CAN 2.0B, позволяет управлять, задавать и отслеживать значения параметров (выходное напряжение, выходной ток, зарядная кривая, внутренняя температура и состояние (вкл/выкл) выхода зарядного устройствa)
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);

Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)

Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Компенсация температуры Используется внешний термистор
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 172500
по стандарту MIL-HDBK-217F (25°C) 47500
Габаритные размеры (Д*Ш*В), мм 250*158*67
Вес, кг 1.93
Групповая упаковка Кол-во, шт. 4
Вес, кг / объем, куб. футов 10/1.72

Семейство NPB-1700

Модель NPB-1700-12 NPB-1700-24 NPB-1700-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон изменения напряжения зарядки, В (Прим. 3) 10.5…21 21…42 42…80
Максимальный выходной ток (CC), А (Прим. 4) 85 50 25
Максимальная мощность, Вт (Прим. 4) 1428 1680 1680
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 5) 30…1000 200…640 100…330
Типовой ток утечки аккумулятора, мА, не более 1.0
Вход Диапазон входного напряжения, В
(Прим. 6)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 7) 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 14.8
Uвх = 230 В перем. 9.3
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Ток утечки при входном напряжении 240 В перем., не более, мА По стандарту IEC 60335-1/2-29 0.75
По стандарту IEC 62368-1 1.5
Защита От короткого замыкания (Прим. 8) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения (Прим. 9) 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От неправильной полярности Встроенный детектор неправильной полярности, для возврата в рабочий режим после устранения неисправности требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая 2 или 3-ступенчатая зарядка, выбирается DIP-переключателем на передней панели или задается программатором SBP-001
Программируемые параметры процесса зарядки Программные настройки: значения постоянного тока (Constant Current, CC), порогового тока (Tapper Current, TC), постоянного напряжения (Constant Voltage, CV) и напряжения подзарядки (Float Voltage, FV) можно задавать посредством программатора SBP-001
Ручные настройки: 4 предустановленных зарядных кривых, выбираемые DIP-переключателем на передней панели. За дополнительной информацией обратитесь к руководству по эксплуатации
Зарядная кривая в режиме автоматического выбора диапазона изменения напряжения зарядки За дополнительной информацией обратитесь к руководству по эксплуатации (стр. 8)
Ток зарядки регулируется в диапазоне 50…100% подстроечным резистором на передней панели (только в режиме автоматического выбора диапазона изменения напряжения зарядки)
Интерфейс CAN CAN 2.0B, позволяет управлять, задавать и отслеживать значения параметров (выходное напряжение, выходной ток, зарядная кривая, внутренняя температура и состояние (вкл/выкл) выхода зарядного устройствa)
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Компенсация температуры Используется внешний термистор
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 190000
по стандарту MIL-HDBK-217F (25°C) 45100
Габаритные размеры (Д*Ш*В), мм 307*184*76.35
Вес, кг 2.93
Групповая упаковка Кол-во, шт. 4
Вес, кг / объем, куб. футов 14/2.58

Семейство NPP-450 – режим зарядного устройства (по умолчанию)

Модель NPP-450-12 NPP-450-24 NPP-450-48 NPP-450-72
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6 72
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2 69
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80 54…100
Подстроечным резистором на передней панели
Максимальный выходной ток (CC), А 25 13.5 6.8 5.5
Диапазон регулировки выходного тока, А (Прим. 3) 12.5…25 6.75…13.5 3.4…6.8 2.75…5.5
Подстроечным резистором на передней панели
Максимальная мощность, Вт 420 453.6 456.96 462
Рекомендуемая емкость аккумулятора, А∙ч (Прим. 4) 90…300 45…155 24…80 19…64
Вход Диапазон входного напряжения, В (Прим. 5) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 6) 92 93 93 93
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Защита От короткого замыкания (Прим. 7) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В 102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая Только 3-ступенчатая зарядка
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур
0…50°C, %/°C
±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 352300
по стандарту MIL-HDBK-217F (25°C) 118500
Габаритные размеры (Д*Ш*В), мм 205*135*55
Вес, кг 1.02
Групповая упаковка Кол-во, шт. 8
Вес, кг/объем, куб. футов 10/1.71

Семейство NPP-450 – режим источника питания

Модель NPP-450-12 NPP-450-24 NPP-450-48 NPP-450-72
Выход Выходное напряжение пост. тока, В 14.4 28.8 57.6 72
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80 54…100
Подстроечным резистором на передней панели
Диапазон регулировки выходного тока, А 12.5…25 6.75…13.5 3.4…6.8 2.75…5.5
Номинальный выходной ток, А 25 13.5 6.8 5.5
Номинальная мощность, Вт 420 453.6 456.96 462
Максимальный размах пульсаций выходного напряжения, мВ 180 300 480 600
Допустимое отклонение выходного напряжения, % ±1.0 ±1.0 ±1.0 ±1.0
Нестабильность выходного напряжения по входу, % ±0.5 ±0.5 ±0.5 ±0.5
Нестабильность выходного напряжения по нагрузке, % ±1.0 ±1.0 ±0.5 ±0.5
Время запуска, мс 1800
Время нарастания при входном напряжении 230 В перем (при полной нагрузке), мс 60
Типовое время удержания при входном напряжении 230 В перем, мс нагрузка 75% 16
нагрузка 100% 10
Вход Диапазон входного напряжения, В
(Прим. 3)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения перем. тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % 92 93 93 93
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Защита От перегрузки 105…115% от номинальной выходной мощности
Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От короткого замыкания Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В 102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Дистанционное управление Разомкнуто: питание выключено
Замкнуто: питание включено
Сигнал «DC OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332(Bellcore) 352300
по стандарту MIL-HDBK-217F (25°C) 118500
Габаритные размеры (Д*Ш*В), мм 205*135*55
Вес, кг 1.02
Групповая упаковка Кол-во, шт. 8
Вес, кг / объем, куб. футов 10/1.71

Семейство NPP-750 – режим зарядного устройства (по умолчанию)

Модель NPP-750-12 NPP-750-24 NPP-750-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Максимальный выходной ток (CC), А 43 22.5 11.3
Диапазон регулировки выходного тока, А
(Прим. 3)
21.5…43 11.25…22.5 5.65…11.3
Подстроечным резистором на передней панели
Максимальная мощность, Вт 722.4 756 759.36
Рекомендуемая емкость аккумулятора, А∙ч
(Прим. 4)
150…500 80…260 40…130
Вход Диапазон входного напряжения, В (Прим. 5) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 6) 92 93 93
Типовой ток потребления, А Uвх = 115 В перем. 4.5
Uвх = 230 В перем. 2.2
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Защита От короткого замыкания (Прим. 7) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая Только 3-ступенчатая зарядка
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень  (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332(Bellcore) 294500
по стандарту MIL-HDBK-217F (25°C) 95700
Габаритные размеры (Д*Ш*В), мм 230*158*67
Вес, кг 1.84
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 9/1.63

Семейство NPP-750 – режим источника питания

Модель NPP-750-12 NPP-750-24 NPP-750-48
Выход Выходное напряжение пост. тока, В 14.4 28.8 57.6
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Диапазон регулировки выходного тока, А 21.5…43 11.25…22.5 5.65…11.3
Номинальный выходной ток, А 43 22.5 11.3
Номинальная мощность, Вт 722.4 756 759.36
Максимальный размах пульсаций выходного напряжения, мВ 180 300 480
Допустимое отклонение выходного напряжения, % ±1.0 ±1.0 ±1.0
Нестабильность выходного напряжения по входу, % ±0.5 ±0.5 ±0.5
Нестабильность выходного напряжения по нагрузке, % ±1.0 ±1.0 ±0.5
Время запуска, мс 1800
Время нарастания при входном напряжении 230 В перем (при полной нагрузке), мс 60
Типовое время удержания при входном напряжении 230 В перем, мс нагрузка 75% 16
нагрузка 100% 10
Вход Диапазон входного напряжения, В (Прим. 3) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % 92 93 93
Типовой ток потребления, А Uвх = 115 В перем. 8.7
Uвх = 230 В перем. 4.0
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Защита От перегрузки 105…115% от номинальной выходной мощности
Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От короткого замыкания Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Дистанционное управление Разомкнуто: питание выключено              Замкнуто: питание включено
Сигнал «DC OK» Выходной сигнал с уровнями ТТЛ: устройство в норме =Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332(Bellcore) 294500
по стандарту MIL-HDBK-217F (25°C) 95700
Габаритные размеры (Д*Ш*В), мм 230*158*67
Вес, кг 1.84
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 9/1.63

Семейство NPP-1200 – режим зарядного устройства (по умолчанию)

Модель NPP-1200-12 NPP-1200-24 NPP-1200-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Максимальный выходной ток (CC), А 70 36 18
Диапазон регулировки выходного тока, А
(Прим. 3)
35…70 18…36 9…18
Подстроечным резистором на передней панели
Максимальная мощность, Вт 1176 1209.6 1209.6
Рекомендуемая емкость аккумулятора, А∙ч
(Прим. 4)
240…800 120…420 60…210
Вход Диапазон входного напряжения, В (Прим. 5) 90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 6) 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 12
Uвх = 230 В перем. 6.5
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Защита От короткого замыкания (Прим. 7) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
102…120 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая Только 3-ступенчатая зарядка
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332(Bellcore) 208400
по стандарту MIL-HDBK-217F (25°C) 63600
Габаритные размеры (Д*Ш*В), мм 250*158*67
Вес, кг 1.93
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 10/1.72

Семейство NPP-1200 – режим источника питания

Модель NPP-1200-12 NPP-1200-24 NPP-1200-48
Выход Выходное напряжение пост. тока, В 14.4 28.8 57.6
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Диапазон регулировки выходного тока, А 35…70 18…36 9…18
Номинальный выходной ток, А 70 36 18
Номинальная мощность, Вт 1176 1209.6 1209.6
Максимальный размах пульсаций выходного напряжения, мВ 180 300 480
Допустимое отклонение выходного напряжения, % ±1.0 ±1.0 ±1.0
Нестабильность выходного напряжения по входу, % ±0.5 ±0.5 ±0.5
Нестабильность выходного напряжения по нагрузке, % ±1.0 ±1.0 ±0.5
Время запуска, мс 1800
Время нарастания при входном напряжении 230 В перем (при полной нагрузке), мс 60
Типовое время удержания при входном напряжении 230 В перем, мс нагрузка 75% 16
нагрузка 100% 10
Вход Диапазон входного напряжения, В
(Прим. 3)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 8.7
Uвх = 230 В перем. 4.0
Типовой пусковой ток холодного старта при входном напряжении 230 В
перем., А
50
Защита От перегрузки 105…115% от номинальной выходной мощности
Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От короткого замыкания Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Дистанционное управление Разомкнуто: питание выключено
Замкнуто: питание включено
Сигнал «DC OK» Выходной ТТЛ-совместимый сигнал: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70°C (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20…95%, без образования конденсата
Температура хранения, °C -40…85°C; 10…95%, без образования конденсата
Относительная влажность
при хранении, %
±0.05%/°C (в диапазоне температур 0…50°C)
Температурный коэффициент в диапазоне температур 0…50°C, %/°C 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Вибрационные нагрузки
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 208400
по стандарту MIL-HDBK-217F (25°C) 63600
Габаритные размеры (Д*Ш*В), мм 250*158*67
Вес, кг 1.93
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 10/1.72

Семейство NPP-1700 – режим зарядного устройства (по умолчанию)

Модель NPP-1700-12 NPP-1700-24 NPP-1700-48
Выход Номинальное предельное напряжение (Vboost), В 14.4 28.8 В 57.6
Номинальное напряжение подзарядки (Vfloat), В 13.8 27.6 55.2
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Максимальный выходной ток (CC), А 85 50 25
Диапазон регулировки выходного тока, А
(Прим. 3)
42.5…85 25…50 12.5…2.5
Подстроечным резистором на передней панели
Максимальная мощность, Вт 1428 1680 1680
Рекомендуемая емкость аккумулятора, А∙ч
(Прим. 4)
300…1000 200…640 100…330
Вход Диапазон входного напряжения, В
(Прим. 5)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % (Прим. 6) 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 14.8
Uвх = 230 В перем. 9.3
Типовой пусковой ток холодного старта при входном напряжении 230 В перем., А 50
Ток утечки при входном напряжении 240 В перем., не более, мА IEC 60335-1/2-29 0.75
IEC 62368-1 1.50
Защита От короткого замыкания (Прим. 7) Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Зарядная кривая Только 3-ступенчатая зарядка
Сигнал «CHARGER OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Сигнал «BATTERY FULL» Выходной сигнал с уровнями ТТЛ: аккумулятор заряжен = Высокий уровень (4.5…5.5 В); идет зарядка = Низкий уровень (-0.5…+0.5 В)
Дистанционное управление Замкнуто: нормальная работа зарядного устройства   Разомкнуто: прекратить зарядку
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность при хранении, % 10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332(Bellcore) 192500
по стандарту MIL-HDBK-217F (25°C) 58500
Габаритные размеры (Д*Ш*В), мм 307*184*76.35
Вес, кг 2.96
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 14/2.58

Семейство NPP-1700 – режим источника питания

Модель NPP-1700-12 NPP-1700-24 NPP-1700-48
Выход Выходное напряжение пост. тока, В 14.4 28.8 57.6
Диапазон регулировки выходного напряжения, В 10.5…21 21…42 42…80
Подстроечным резистором на передней панели
Диапазон регулировки выходного
тока, А
42.5…85 25…50 12.5…25
Номинальный выходной ток, А 85 50 25
Номинальная мощность, Вт 1428 1680 1680
Максимальный размах пульсаций выходного напряжения, мВ 180 300 480
Допустимое отклонение выходного напряжения, % ±2.0 ±1.0 ±1.0
Нестабильность выходного напряжения по входу, % ±0.5 ±0.5 ±0.5
Нестабильность выходного напряжения по нагрузке, % ±2.0 ±1.0 ±0.5
Время запуска, мс 1800
Время нарастания при входном напряжении 230 В перем (при полной нагрузке), мс 60
Типовое время удержания при входном напряжении 230 В перем, мс нагрузка 75% 16
нагрузка 100% 10
Вход Диапазон входного напряжения, В
(Прим. 3)
90…264 (перем. ток) или 127…370 (пост. ток)
Диапазон частот входного напряжения переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке, не менее Uвх = 115 В перем. 0.98
Uвх = 230 В перем. 0.95
Типовой КПД, % 92 93 94
Типовой ток потребления, А Uвх = 115 В перем. 14.8
Uвх = 230 В перем. 9.3
Типовой пусковой ток холодного старта при входном напряжении 230 В
перем., А
50
Ток утечки при входном напряжении 240 В перем., не более, мА 0.75
Защита От перегрузки 105…115% от номинальной выходной мощности
Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От короткого замыкания Режим защиты: ограничение выходного тока и отключение устройства через 5 с, для возврата в рабочий режим требуется перезапуск устройства
От перенапряжения 21.5…26 В 43…52 В 82…100 В
Режим защиты: отключение выходного напряжения и фиксация устройства в выключенном состоянии, для возврата в рабочий режим требуется перезапуск устройства
От перегрева Отключение выходного напряжения, автоматический возврат в рабочий режим после снижения температуры
Особенности Дистанционное управление Разомкнуто: питание выключено              Замкнуто: питание включено
Сигнал «DC OK» Выходной сигнал с уровнями ТТЛ: устройство в норме = Высокий уровень (4.5…5.5 В);
Устройство неисправно или сработала защита = Низкий уровень (-0.5…+0.5 В)
Управление скоростью вращения вентилятора Скорость зависит от температуры внутри устройства
Условия эксплуатации Диапазон рабочих температур, °C -30…70 (см. график зависимости выходной мощности от температуры)
Относительная влажность, % 20… 95, без образования конденсата
Температура хранения, °C -40…85
Относительная влажность
при хранении, %
10…95, без образования конденсата
Температурный коэффициент в диапазоне температур 0…50°C, %/°C ±0.05
Вибрационные нагрузки 10…500 Гц, 2G 10 мин./цикл, в течение 60 мин. по каждой из осей X, Y, Z
Прочее Среднее время наработки на отказ, не менее, ч по стандарту Telcordia SR-332 (Bellcore) 192500
по стандарту MIL-HDBK-217F (25°C) 58500
Габаритные размеры (Д*Ш*В), мм 307*184*76.35
Вес, кг 2.96
Групповая упаковка Кол-во, шт. 4
Вес, кг/объем, куб. футов 14/2.58

* – Примечания содержатся в спецификациях соответствующих устройств, которые можно найти на официальном веб-сайте компании.

2.4. Соответствие требованиям стандартов безопасности

Модель Сертификаты
NPB-120
NPB-360
NPB-240
NPB/NPP-450
NPB/NPP-750
NPB/NPP-1200
NPB/NPP-1700
NPB-450NFC

Информация, указанная в соответствии с требованиями стандарта EN60335-1/2-29:

  • Данные изделия представляют собой встраиваемые зарядные устройства, которые предполагается устанавливать в автодомах и других транспортных средствах аналогичного назначения. Изделие может использоваться для зарядки как минимум одного свинцово-кислотного или литий-ионного аккумулятора, или одного аккумуляторного блока. При одновременной зарядке нескольких перезаряжаемых свинцово-кислотных или литий-ионных аккумуляторов, а также аккумуляторных блоков, необходимо учитывать рекомендуемые значения емкости, указанные в данном руководстве. Крайне желательно, чтобы емкость заряжаемых элементов не превышала максимального рекомендуемого значения. Не заряжайте неперезаряжаемые батареи.
  • Клемму аккумулятора, не присоединенную к шасси, следует присоединять к зарядному устройству первой. Другое присоединение должно быть сделано к шасси вдали от аккумулятора и топливной линии. Затем зарядное устройство подключают к питающей сети.
  • После зарядки следует отсоединить зарядное устройство от питающей сети. Затем зарядное устройство разъединяют с шасси, а после этого с аккумулятором.
  • Присоединение к питающей сети следует проводить в соответствии с национальными правилами устройства электропроводки.
  • Устройство не предназначено для использования лицами (включая детей) с физическими, психическими или умственными особенностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании устройства лицом, ответственным за их безопасность.
  • Дети должны находиться под присмотром для недопущения игр с устройством.
  • Перед подключением прибора к сети убедитесь в целостности (отсутствии повреждений) изоляции сетевого шнура.
  • Необходимо предусмотреть возможность отключения устройства от питающей сети после установки.

2.5. Графики изменения номинальной мощности

2.6. Механические характеристики

NPB-120/240/360

NPB/NPP-450/750/1200/1700, NPB-450NFC



Аксессуары (NPB/NPP-450/750/1200/1700, NPB-450NFC)

3. Установка и подключение

3.1. Меры предосторожности

Не устанавливайте изделие в местах с высокой влажностью или вблизи воды.

В случае моделей с принудительным воздушным охлаждением убедитесь, что вентиляционные отверстия ничем не перекрыты. Рекомендуется оставлять со стороны вентиляционных отверстий не менее 15 см свободного пространства, как показано на рисунке 3-1.

Рис. 3-1. Рекомендации по установке

Рис. 3-1. Рекомендации по установке

3.2. Порядок установки

  • Убедитесь, что зарядное устройство выключено
  • Выберите подходящие провода для подключения зарядного устройства к аккумуляторной батарее согласно разделу 3.3.
  • Подключите плюсовую клемму аккумуляторной батареи к плюсовой клемме зарядного устройства, а минусовую клемму аккумуляторной батареи к минусовой клемме зарядного устройства.

  • Переведите выключатель питания в положение «ON». Если светодиод светится ЗЕЛЕНЫМ, значит устройство функционирует нормально. Более подробно световая индикация описана в разделе 4.2.

3.3. Рекомендации по выбору проводов

Соединительные провода должны быть как можно короче, настоятельно рекомендуется использовать провода длиной не более 1 метра. При выборе сечения проводов необходимо руководствоваться требованиями безопасности и величиной токовой нагрузки. Использование проводов заниженного сечения влечет за собой снижение КПД зарядного устройства и уменьшение его выходной мощности. Помимо этого, заниженное сечение может вызвать чрезмерный нагрев проводов и опасность возгорания. Для выбора требуемого сечения следует использовать таблицу 3.3.

Таблица 3.3. Рекомендации по выбору сечения проводов

AWG Сечение, мм2 Максимальный ток
UL1015 (600V 105°C), А
18 0.8 6
16 1.3 8
14 2.1 12
12 3.3 22
10 5.3 35
7 10 46
6 16 60
4 25 80
2 43 110

3.4. Выбор аккумуляторной батареи

Поддерживаемые типы аккумуляторных батарей: свинцово-кислотные и литий-ионные

Рекомендуемая емкость аккумуляторной батареи: см. таблицу 3.4.

Таблица 3.4. Рекомендуемая емкость аккумуляторной батареи

Семейство Рекомендуемая емкость аккумуляторной батареи, А∙ч
Модель
12 В
Модель
24 В
Модель
48 В
Модель
72 В
NPB-120 20…90 15…50 7…25
NPB-240 55…180 30…100 15…50
NPB-360 65…195 40…125 20…65
NPB/NPP-450 NPB-450NFC 90…300 45…155 24…80 19…64
NPB/NPP-750 150…500 80…260 40…130
NPB/NPP-1200 240…800 120…420 60…210
NPB/NPP-1700 300…1000 200…640 100…330

Примечания:

  1. Зарядка аккумуляторной батареи с емкостью больше рекомендуемой не приведет к повреждению батареи, однако увеличит время зарядки.
  2. Если параметры зарядки аккумуляторной батареи неизвестны, обратитесь к ее поставщику.

3.5. Последовательное и параллельное соединение аккумуляторных батарей

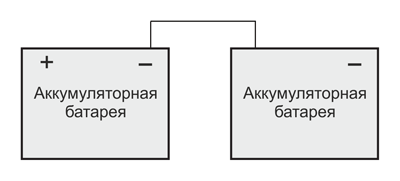

При последовательном соединении двух аккумуляторных батарей выходное напряжение сборки увеличивается в два раза, а емкость сборки остается равной емкости одной аккумуляторной батареи

Пример: две последовательно соединенных аккумуляторных батареи 12 В/100 А∙ч образуют аккумуляторную батарею 24 В/100 А∙ч.

При параллельном соединении двух аккумуляторных батарей напряжение сборки не изменяется, а емкость увеличивается в два раза.

Пример: две параллельно соединенных аккумуляторных батареи 12 В / 100 А∙ч образуют аккумуляторную батарею 12 В / 200 А∙ч.

4. Взаимодействие с устройством

4.1. Органы передней и задней панелей

A. Выключатель питания:

Для включения зарядного устройства выключатель питания следует перевести в положение «ON». Для выключения зарядного устройства выключатель питания следует перевести в положение «OFF».

B. Вход переменного тока.

C. Светодиодный индикатор:

Отображает состояние устройства

D. DIP-переключатель:

Предназначен для выбора зарядной кривой. Более подробно назначение DIP-переключателя рассмотрено в разделе 5.2.

E. Разъем управления:

Предназначен для управления и контроля состояния зарядного устройства. Более подробно назначение контактов разъема описано в разделах 4.3…4.5.

F. Регулятор тока:

Предназначен для регулировки выходного тока.

G. Регулятор напряжения:

Предназначен для регулировки выходного напряжения.

H. Вентиляционные отверстия:

Предназначены для прохождения потока охлаждающего воздуха.

I. Клеммы для подключения аккумуляторной батареи

J. Считыватель NFC

4.2. Световая индикация

Модель Состояние СИД Состояние устройства
NPB-120
NPB-240
NPB-360
Зеленый Буферный режим (этап 3) или аккумулятор полностью заряжен
Красный Зарядка (этап 1 или 2)
Выключен Аварийная ситуация
NPB-450
NPB-450NFC
NPB-750
NPB-1200
NPB-1700
Зеленый Буферный режим (этап 3) или аккумулятор полностью заряжен
Оранжевый Зарядка (этап 1 или 2)
Оранжевый (мигающий) Зарядка в режиме автоматического выбора диапазона напряжения
Красный Аварийная ситуация (OTP, OVP, КЗ, обратная полярность, таймаут)
Красный (мигающий) Температура внутри устройства выше нормы
Модель Режим зарядного устройства (по умолчанию)
NPP-450
NPP-750
NPP-1200
NPP-1700
Состояние СИД Состояние устройства
Зеленый Буферный режим (этап 3) или аккумулятор полностью заряжен
Красный Зарядка (этап 1 или 2)
Выключен Аварийная ситуация
Режим источника питания
Состояние СИД Состояние устройства
Зеленый Нормальная работа
Выключен Аварийная ситуация

4.3. Назначение контактов разъема управления (NPB-450/750/1200/1700)

Конт. Назначение Описание
1 A1 Линия адреса (A1) интерфейса шины CAN. Уровень измеряется относительно «GND (Signal)» (контакт 4). См. Примечание 1.
2 A0 Линия адреса (A0) интерфейса шины CAN. Уровень измеряется относительно «GND (Signal)» (контакт 4). См. Примечание 1
3 Prog- +3.3V Напряжение питания +3.3 В для программатора, измеряется относительно «GND (Signal)» (контакт 4).
4 GND (Signal) Общий провод для линий адреса интерфейса шины CAN.
5 Battery OK Сигнал «Battery OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 2).
НИЗКИЙ уровень (­-0.5…+0.5 В): аккумулятор заряжается
ВЫСОКИЙ уровень (+4.5…+5.5 В): аккумулятор полностью заряжен
6 Charger OK Сигнал «Charger OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 2).
НИЗКИЙ уровень (-0.5…+0.5 В): устройство неисправно или сработала защита
ВЫСОКИЙ уровень (+4.5…+5.5 В): устройство работает нормально
7 Remote ON/OFF Вход дистанционного управления зарядным устройством (см. Примечание 2).
Предназначен для включения/выключения выхода зарядного устройства посредством коммутации контактов «Remote ON/OFF» (контакт 7) и «+12Vaux» (контакт 8).
Контакты замкнуты (+10.8…+13.2 В): Зарядное устройство включено
Контакты разомкнуты (-0.5…+0.5 В): Зарядное устройство выключено
Максимально допустимое входное напряжение +13.2 В
8 +12Vaux Выходной сигнал для коммутации со входом «Remote ON/OFF» (контакт 7).
9, 10 GND-AUX Общий провод, гальванически изолированный от выходных клемм +V и –V.
11 CANH Для моделей с поддержкой шины CAN: линия данных шины CAN (см. Примечание 2).
12 CANL Для моделей с поддержкой шины CAN: линия данных шины CAN (см. Примечание 2).
13 RTH+ Контакты для подключения внешнего датчика температуры (NTC-термистор сопротивлением 5 кОм), поставляемого в комплекте с зарядным устройством. Данный датчик может использоваться для температурной компенсации напряжения зарядки свинцово-кислотных аккумуляторных батарей.
14 RTH-

Примечание 1. Неизолированный сигнал, измеряется относительно «GND (Signal)».
Примечание 2. Гальванически изолированный сигнал, измеряется относительно «GND-AUX».

4.4. Назначение контактов разъема управления (NPB-450NFC)

Конт. Назначение Описание
1 NC Не используется
2 NC Не используется
3 Prog- +3.3V Напряжение питания +3.3 В для программатора, измеряется относительно «GND (Signal)» (контакт 4).
4 GND (Signal) Общий провод интерфейса шины CAN.
5 Battery OK Сигнал «Battery OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 2).
НИЗКИЙ уровень (­-0.5…+0.5 В): аккумулятор заряжается
ВЫСОКИЙ уровень (+4.5…+5.5 В): аккумулятор полностью заряжен
6 Charger OK Сигнал «Charger OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 2).
НИЗКИЙ уровень (­-0.5…+0.5 В): устройство неисправно или сработала защита
ВЫСОКИЙ уровень (+4.5…+5.5 В): устройство работает нормально
7 Remote ON/OFF Вход дистанционного управления зарядным устройством (см. Примечание 2).
Предназначен для включения/выключения выхода зарядного устройства посредством коммутации контактов «Remote ON/OFF» (контакт 7) и «+12Vaux» (контакт 8).
Контакты замкнуты (+10.8…+13.2 В): Зарядное устройство включено
Контакты разомкнуты (-0.5…+0.5 В): Зарядное устройство выключено
Максимально допустимое входное напряжение +13.2 В
8 +12Vaux Выходной сигнал для коммутации со входом «Remote ON/OFF» (контакт 7).
9, 10 GND-AUX Общий провод, гальванически изолированный от выходных клемм +V и –V.
11 CANH Для моделей с поддержкой шины CAN: линия данных шины CAN (см. Примечание 2).
12 CANL Для моделей с поддержкой шины CAN: линия данных шины CAN (см. Примечание 2).
13 RTH+ Контакты для подключения внешнего датчика температуры (NTC-термистор сопротивлением 5 кОм), поставляемого в комплекте с зарядным устройством. Данный датчик может использоваться для температурной компенсации напряжения зарядки свинцово-кислотных аккумуляторных батарей.
14 RTH-

Примечание 1. Неизолированный сигнал, измеряется относительно «GND (Signal)».
Примечание 2. Гальванически изолированный сигнал, измеряется относительно «GND-AUX».
Примечание 3. В моделях с поддержкой NFC контакты 1 и 2 разъема не используются, адрес устройства на шине CAN задается посредством мобильного приложения.

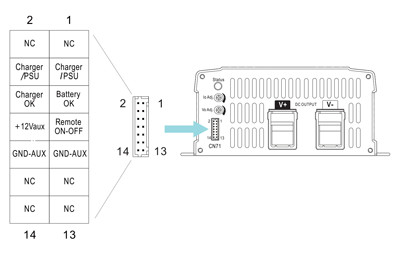

4.5. Назначение контактов разъема управления (NPP-450/750/1200/1700)

Конт. Назначение Описание
1, 2,
11…14
NC Не используются
3, 4 Charger/PSU Напряжение питания +3.3 В для программатора измеряется относительно «GND (Signal)» (контакт 4).
5 Battery OK Сигнал «Battery OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 1).
НИЗКИЙ уровень (-0.5…+0.5 В): аккумулятор заряжается
ВЫСОКИЙ уровень (+4.5…+5.5 В): аккумулятор полностью заряжен
6 Charger OK Сигнал «Charger OK» измеряется относительно «GND-AUX» (контакты 9 и 10). Логический сигнал с уровнями ТТЛ. Максимальный выходной ток 10 мА, контакт может использоваться только как выход (см. Примечание 1).
НИЗКИЙ уровень (-0.5…+0.5 В): устройство неисправно или сработала защита
ВЫСОКИЙ уровень (+4.5…+5.5 В): устройство работает нормально
7 Remote ON/OFF Вход дистанционного управления зарядным устройством (см. Примечание 1).
Предназначен для включения/выключения выхода зарядного устройства посредством коммутации контактов «Remote ON/OFF» (контакт 7) и «+12Vaux» (контакт 8).
Контакты замкнуты (+10.8…+13.2 В): Зарядное устройство включено
Контакты разомкнуты (-0.5…+0.5 В): Зарядное устройство выключено
Максимально допустимое входное напряжение +13.2 В
8 +12Vaux Выходной сигнал для коммутации со входом «Remote ON/OFF» (контакт 7).
9, 10 GND-AUX Общий провод, гальванически изолированный от выходных клемм +V и –V.

Примечание 1. Гальванически изолированный сигнал, измеряется относительно «GND-AUX».

5. Конфигурирование

5.1. Функциональные различия

NPB-120/240/360 NPB-450/750/1200/1700 NPB-450NFC NPP-xxx
Световая индикация Красный/Зеленый/Выключен Красный/Оранжевый/Зеленый Красный/Оранжевый/Зеленый Красный/Зеленый/Выключен
2-/3-ступенчатая зарядка
(DIP-переключатель)
2/3 2/3 X 3
Предустановленные зарядные кривые (DIP-переключатель) X X
Программируемые зарядные кривые (SBP-001) X X
Регулировка тока/напряжения X X
Поддержка шины CAN X X
Переключение между режимом зарядного устройства и режимом источника питания X X X
Автоматический выбор диапазона напряжения зарядки X X
Дистанционное ВКЛ/ВЫКЛ X
Защита от неправильной полярности X
Сигнал «Charger OK» X
Сигнал «Заряд окончен» X
Температурная компенсация X ● (только для 3-ступенчатой зарядки) ● (только для 3- ступенчатой зарядки) X
Поддержка NFC X X X

5.2. Описание функций

5.2.1. Назначение DIP-переключателя (только для семейства NPB)

  • Изделия семейства NPB оснащены DIP-переключателем, предназначенным для переключения между 2- и 3-ступенчатым режимом зарядки.
  • В моделях NPB-450/NPB-450NFC/750/1200/1700 DIP-переключатель может использоваться не только для указания количества этапов зарядки, но и для выбора одной из четырех предустановленных зарядных кривых. Дополнительная информация содержится в разделах 5.3 и 5.4.

NPB-120/240/360 (заводские установки: 3-ступенчатая зарядка)

NPB-450/750/1200/1700 (заводские установки: 3-ступенчатая зарядка, программируемая зарядная кривая)

NPB-450NFC (заводские установки: 3-ступенчатая зарядка, число ступеней зарядной кривой можно изменить через мобильное приложение)

5.2.2. Переключение между режимами «зарядное устройство» / «источник питания» (только для семейства NPP)

Данная функция предназначена для выбора режима работы устройств семейства NPP

  • Режим «зарядное устройство»: устройство может использоваться для зарядки аккумуляторной батареи
  • Режим «источник питания»: устройство может использоваться для непосредственного питания различных нагрузок
Соединение между контактами 3 и 4 Режим
Разомкнуты Зарядное устройство
Замкнуты Источник питания

5.2.3. Дистанционное включение/выключение (NPB/NPP-450/750/1200/1700, NPB-450NFC)

Данная функция позволяет изменять состояние зарядного устройства с помощью вынесенного выключателя

Соединение между контактами 7 и 8 Зарядное устройство
Замкнуты Включено
Разомкнуты Выключено

5.2.4. Сигнал «Charger OK» (NPB/NPP-450/750/1200/1700, NPB-450NFC)

Сигнал «Charger OK — логический сигнал с уровнями ТТЛ.

Максимальный выходной ток 10 мА

Сигнал «Charger OK» Состояние зарядного устройства
«ВЫСОКИЙ»: +4.5…+5.5 В Устройство в норме
«НИЗКИЙ»: –0.5…+0.5 В Устройство неисправно или сработала защита

5.2.5. Сигнал «Battery OK» (NPB/NPP-450/750/1200/1700, NPB-450NFC)

Сигнал «Battery OK» — логический сигнал с уровнями ТТЛ.

Максимальный выходной ток 10 мА.

Сигнал «Battery OK» Состояние зарядного устройства
«ВЫСОКИЙ»: +4.5…+5.5 В Зарядка окончена
«НИЗКИЙ»: –0.5…+0.5 В Идет зарядка

5.2.6. Температурная компенсация (NPB-450/450NFC/750/1200/1700)

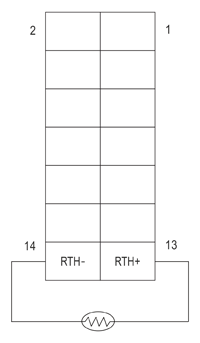

  • NTC-термистор NSG05C250J5-500V, входящий в комплект поставки изделия, может быть подсоединен к аккумуляторной батарее для контроля ее температуры. Зарядное устройство способно нормально работать и без внешнего датчика температуры.
  • Величина температурной компенсации по умолчанию составляет 3 мВ/℃ на ячейку.
Выходное напряжение устройства, В Верхняя граница компенсации напряжения, В Нижняя граница компенсации напряжения, В Диапазон температур для компенсации, °C
12 15.3 13.2 0…40
24 30.6 26.4
48 61.2 52.8
72
(только NPB-450/450NFC)
76.5 66.0

Примечания:

  1. Если требуемое значение параметра отличается от предустановленного на заводе, его следует изменить при помощи программатора или по шине CAN.
  2. Температурная компенсация активируется только во время третьего этапа зарядки.

5.2.7. Функция автоматического выбора диапазона (NPB-450/450NFC/750/1200/1700).

Встроенный микроконтроллер зарядного устройства автоматически определит конфигурацию и параметры подключенной аккумуляторной сборки, а также автоматически прекратит процесс зарядки. Используя данную функцию, пользователь может зарядить аккумуляторную батарею без предварительной установки параметров зарядки.

Внимание!
В рамках каждого из семейств NPB-450/450NFC/750/1200/1700 выпускается несколько моделей, каждая из которых имеет различные диапазоны изменения напряжения зарядки: 10.5…21.0 В (модели 12 В); 21.0…42.0 В (модель 24 В); 42.0…80.0 В (модель 48 В); 54.0…100 В (модель 72 В, только семейства NPB-450/450NFC).
Литий-ионные аккумуляторы могут представлять опасность при подаче на них неправильного напряжения или при использовании неправильной зарядной кривой. Например, максимально допустимое напряжение заряда одной аккумуляторной батареи составляет 14.6 В, поэтому для ее зарядки следует использовать модели NPB-xxx-12. Обратите внимание, что функция автоматического выбора диапазона может использоваться только при зарядке литиевых аккумуляторных батарей со встроенной BMS.

Активация функции автоматического выбора диапазона

По умолчанию в моделях NPB-450/450NFC/750/1200/1700 используются предустановленные зарядные кривые. Для активации функции автоматического выбора диапазона изменения напряжения зарядки, необходимо выполнить следующие операции:

  • Перед подключением устройства к сети переменного тока переведите все позиции DIP-переключателя настройки зарядной кривой в положение OFF.
  • Подключите устройство к сети переменного тока, при этом контакты дистанционного управления должны быть в состоянии «выключено» (разомкнуты).
  • Переведите все позиции DIP-переключателя из положения OFF в положение ON, а затем снова в положение OFF в течение 15 секунд.
  • Если светодиод мигнет ЗЕЛЕНЫМ 3 раза значит активация функции выполнена успешно.
  • Включите устройство, используя дистанционное управление. Теперь устройство находится в режиме автоматического выбора диапазона.

Примечание:

  1. Функция автоматического выбора диапазона может использоваться только с литиевыми аккумуляторными батареями, оснащенными BMS.
  2. Функция температурной компенсации не поддерживается в режиме автоматического выбора диапазона.
  3. В режиме автоматического выбора диапазона пользователь не может выбирать число ступеней зарядной кривой, однако при необходимости он может использовать регулятор Io ADJ на передней панели для корректировки тока зарядки (по умолчанию: 100%).
  4. Если у вас остались вопросы, пожалуйста, обратитесь в компанию MEAN WELL или к авторизованному дистрибьютору.

5.2.8. Управление вентилятором

NPB-360: Вентилятор включается/выключается в зависимости от температуры внутри устройства.

NPB-450/450NFC/750/1200/1700, NPP-450/750/1200/1700: Скорость вращения вентилятора зависит от температуры.

5.3. Режимы работы (2-/3-ступенчатая зарядка)

В зарядных устройствах семейства NPB можно выбрать как двух-, так и трехступенчатый алгоритм зарядки. В зарядных устройствах семейства NPP реализована только трехступенчатая зарядка. Выбор типа зарядной кривой осуществляется пользователями в соответствии с их потребностями.

5.3.1. 2-ступенчатая зарядка (DIP-переключатель установлен в положение «2»)

На начальном этапе зарядки зарядное устройство заряжает аккумулятор максимальным током, при этом включается вентилятор (при наличии). Через некоторое время, зависящее от емкости аккумулятора, зарядный ток начинает постепенно снижаться. При уменьшении зарядного тока до 10% от номинального, СИД начинает светиться зеленым цветом, указывая на завершение процесса зарядки.

В моделях NPB-450/450NFC/750/1200/1700 после окончания второго этапа зарядки выход отключается, тогда как в моделях NPB-120/240/360 напряжение продолжает подаваться на аккумулятор.

NPB-120/240/360, 2-ступенчатая зарядная кривая



NPB-450/450NFC/750/1200/1700, 2-ступенчатая зарядная кривая

Состояние Модель 12 В Модель 24 В Модель 48 В Модель 72 В
NPB-120, постоянный ток, А 6.8 4 2 NA
NPB-240, постоянный ток, А 13.5 8 4
NPB-360, постоянный ток, А 20 12 6
NPB-450/450NFC, постоянный ток, А 25 13.5 6.8 5.5
NPB-750, постоянный ток, А 43 22.5 11.3 NA
NPB-1200, постоянный ток, А 70 36 18
NPB-1700, постоянный ток, А 85 50 25
Предельное напряжение, В 14.4 28.8 57.6 72

Описание 2-ступенчатой зарядной кривой

1) Начальный этап (анализ аккумулятора):

Зарядное устройство обнаруживает наличие аккумулятора, после чего определяет корректность его подключения (полярность), а также степень его разряда.

* Только модели NPB-450/450NFC/750/1200/1700.

2) Этап 1 (зарядка постоянным током):

Производится быстрая зарядка большим постоянным током до тех пор, пока напряжение аккумулятора не достигнет предельного значения.

3) Этап 2 (зарядка постоянным напряжением):

На этом этапе зарядное устройство подает на аккумулятор постоянное напряжение. Ток зарядки постепенно уменьшается, и когда он достигает 10% от номинального значения, выход зарядного устройства отключается.

* Данный метод зарядки подходит для заряда как свинцово-кислотных аккумуляторов разных типов (жидкостных, гелевых, AGM), так и литиевых аккумуляторов (литий-железо-фосфатных, литий-диоксид-марганцевых, тройных литий-полимерных).

* В моделях NPB-120/240/360 после завершения второго этапа зарядки аккумулятор продолжает подзаряжаться.

5.3.2. 3-ступенчатая зарядка (DIP-переключатель установлен в положение «3»)

На начальном этапе зарядки зарядное устройство заряжает аккумулятор максимальным током, при этом включается вентилятор (при наличии). Через некоторое время, зависящее от емкости аккумулятора, зарядный ток начинает постепенно снижаться. При уменьшении зарядного тока до 10% от номинального, СИД начинает светиться зеленым цветом, указывая на завершение процесса зарядки. При этом аккумуляторная батарея продолжает подзаряжаться пониженным напряжением.

NPB, NPP-450/750/1200/1700,NPB-450NFC 3-ступенчатая зарядная кривая

Состояние Модель 12 В Модель 24 В Модель 48 В Модель 72 В
NPB-120, постоянный ток, А 6.8 4 2 NA
NPB-240, постоянный ток, А 13.5 8 4
NPB-360, постоянный ток, А 20 12 6
NPB/NPP-450, NPB-450NFC,
постоянный ток, А
25 13.5 6.8 5.5
NPB/NPP-750, постоянный ток, А 43 22.5 11.3 NA
NPB/NPP-1200, постоянный ток, А 70 36 18
NPB/NPP-1700, постоянный ток, А 85 50 25
Предельное напряжение, В 14.4 28.8 57.6 72
Напряжение подзарядки, В 13.8 27.6 55.2 69

Описание 3-ступенчатой зарядной кривой

1) Начальный этап (анализ аккумулятора):

Зарядное устройство обнаруживает наличие аккумулятора, после чего определяет корректность его подключения (полярность), а также степень его разряда.

* Только модели NPB-450/450NFC/750/1200/1700.

2) Этап 1 (зарядка постоянным током):

Производится быстрая зарядка большим постоянным током до тех пор, пока напряжение аккумулятора не достигнет предельного значения.

3) Этап 2 (зарядка постоянным напряжением):

На этом этапе зарядное устройство подает на аккумулятор постоянное напряжение. Ток зарядки постепенно уменьшается и когда он достигает 10% от номинального значения, этап завершается.

4) Этап 3 (подзарядка):

На этом этапе на аккумулятор подается уменьшенное постоянное напряжение, поддерживающее аккумулятор в полностью заряженном состоянии.

* Данный метод зарядки подходит для заряда свинцово-кислотных аккумуляторов разных типов (жидкостных, гелевых, AGM).

5.4. Выбор зарядной кривой (NPB-450/450NFC/750/1200/1700)

5.4.1. Выбор зарядной кривой с помощью DIP-переключателя.

Требуемую зарядную кривую можно выбрать с помощью DIP-переключателя на передней панели. В следующей таблице приведены настройки как для двух-, так и для трехступенчатых зарядных кривых. В моделях с поддержкой NFC по умолчанию используется трехступенчатая зарядная кривая, двухступенчатую зарядную кривую при необходимости можно выбрать с помощью мобильного приложения.

Предустановленные 2-ступенчатые зарядные кривые

DIP-переключатель Модель 12 В
1 2 3 Описание CC (по умолчанию), А Vboost, В
ON OFF OFF По умолчанию, программируемая кривая 25
NPB-450/450NFC
43
NPB-750
70
NPB-1200
85
NPB-1700
14.4
ON ON OFF Предустановленная кривая, гелевый аккумулятор 14.0
ON OFF ON Предустановленная кривая, жидкостной аккумулятор 14.2
ON ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 14.6
DIP-переключатель Модель 24 В
1 2 3 Описание CC (по умолчанию), А Vboost, В
ON OFF OFF По умолчанию, программируемая кривая 13.5
NPB-450/450NFC
22.5
NPB-750
36
NPB-1200
50
NPB-1700
28.8
ON ON OFF Предустановленная кривая, гелевый аккумулятор 28.0
ON OFF ON Предустановленная кривая, жидкостной аккумулятор 28.4
ON ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 29.2
DIP-переключатель Модель 48 В
1 2 3 Описание CC (по умолчанию), А Vboost, В
ON OFF OFF По умолчанию, программируемая кривая 6.8
NPB-450/450NFC
11.3
NPB-750
18
NPB-1200
25
NPB-1700
57.6
ON ON OFF Предустановленная кривая, гелевый аккумулятор 56.0
ON OFF ON Предустановленная кривая, жидкостной аккумулятор 56.8
ON ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 58.4
DIP-переключатель Модель 72 В
1 2 3 Описание CC (по умолчанию), А Vboost, В
ON OFF OFF По умолчанию, программируемая кривая 5.5
NPB-450/450NFC
NA 72
ON ON OFF Предустановленная кривая, гелевый аккумулятор 70
ON OFF ON Предустановленная кривая, жидкостной аккумулятор 71
ON ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 73

Примечание: Допустимое отклонение напряжения ±2%.

Предустановленные 3-ступенчатые зарядные кривые

DIP-переключатель Модель 12 В
1 2 3 Описание CC (по умолчанию), А Vboost, В Vfloat, В
OFF OFF OFF По умолчанию, программируемая кривая 25
NPB-450/450NFC
43
NPB-750
70
NPB-1200
85
NPB-1700
14.4 13.8
OFF ON OFF Предустановленная кривая, гелевый аккумулятор 14.0 13.6
OFF OFF ON Предустановленная кривая, жидкостной аккумулятор 14.2 13.4
OFF ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 14.6 14.0
DIP-переключатель Модель 24 В
1 2 3 Описание CC (по умолчанию), А Vboost, В Vfloat, В
OFF OFF OFF По умолчанию, программируемая кривая 13.5
NPB-450/450NFC
22.5
NPB-750
36
NPB-1200
50
NPB-1700
28.8 27.6
OFF ON OFF Предустановленная кривая, гелевый аккумулятор 28.0 27.2
OFF OFF ON Предустановленная кривая, жидкостной аккумулятор 28.4 26.8
OFF ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 29.2 28.0
DIP-переключатель Модель 48 В
1 2 3 Описание CC (по умолчанию), А Vboost, В Vfloat, В
OFF OFF OFF По умолчанию, программируемая кривая 6.8
NPB-450/450NFC
11.3
NPB-750
18
NPB-1200
25
NPB-1700
57.6 55.2
OFF ON OFF Предустановленная кривая, гелевый аккумулятор 56.0 54.4
OFF OFF ON Предустановленная кривая, жидкостной аккумулятор 56.8 53.6
OFF ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 58.4 56.0
DIP-переключатель Модель 72 В
1 2 3 Описание CC (по умолчанию), А Vboost, В Vfloat, В
OFF OFF OFF По умолчанию, программируемая кривая 5.5
NPB-450/450NFC
NA 72 69
OFF ON OFF Предустановленная кривая, гелевый аккумулятор 70 68
OFF OFF ON Предустановленная кривая, жидкостной аккумулятор 71 67
OFF ON ON Предустановленная кривая, AGM-аккумулятор, LiFePO4 73 70

Примечание: Допустимое отклонение напряжения ±2%.

5.4.2. Программирование параметров зарядной кривой

SBP-001 – это интеллектуальный программатор зарядных устройств, разработанный компанией MEAN WELL, который используется в связке со специальным программным обеспечением. Программатор SBP-001 позволяет не только редактировать параметры зарядной кривой, но и выполнять настройку алгоритма температурной компенсации напряжения зарядки аккумулятора. Перед использованием программатора необходимо установить DIP-переключатель в положение «По умолчанию, программируемая кривая» (поз. 1…3: OFF).

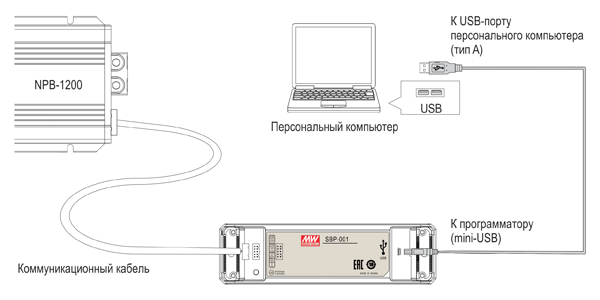

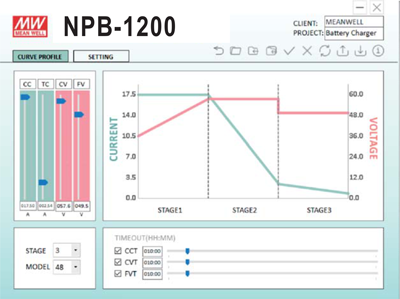

В качестве примера рассмотрим модель NPB-1200. Схема подключения программатора и интерфейс программного обеспечения показаны ниже. Дополнительную информацию можно найти в документе «SBP-001 Smart Battery Charging Programmer User Manual».

5.5. Возврат к заводским настройкам

Для восстановления заводских настроек необходимо выполнить следующие операции:

  • Перед подключением устройства к сети переменного тока переведите все позиции DIP-переключателя настройки зарядной кривой в положение ON.
  • Подключите устройство к сети переменного тока, при этом контакты дистанционного управления должны быть в состоянии «выключено» (разомкнуты).
  • Переведите все позиции DIP-переключателя из положения ON в положение OFF, а затем снова в положение ON в течение 15 секунд.
  • Если светодиод мигнет ЗЕЛЕНЫМ 3 раза, процедура выполнена успешно.
  • Включите устройство, используя дистанционное управление. Устройство снова использует заводские настройки.

Примечание. В модели NPB-450NFC при возврате к заводским настройкам также производится сброс пароля.

6. Протокол шины CAN (NPB-450…1700)

Шина CAN предназначена для реализации функций управления и мониторинга. Это может оказаться полезным в тех случаях, когда пользователям необходимо удаленно контролировать и изменять параметры устройств. С помощью интерфейса CAN пользователи могут управлять выходом зарядного устройства, контролировать выходные напряжение/ток, а также внутреннюю температуру устройства. Более того, пользователи могут даже изменять параметры зарядной кривой, такие как уровень постоянного тока, значения предельного напряжения и напряжения подзарядки, а также величины таймаутов. Более подробно использование интерфейса CAN описано ниже.

6.1. Характеристики шины CAN

  • Спецификация физического уровня
    Физический уровень протокола соответствует стандарту ISO 11898 и обеспечивает передачу данных со скоростью 250 Кбит/с.

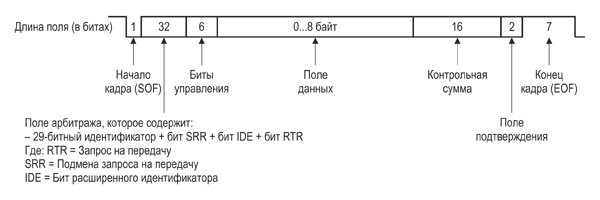

  • Кадр данных
    Данный протокол использует расширенный формат кадра CAN с 29-битным идентификатором (CAN 2.0B).

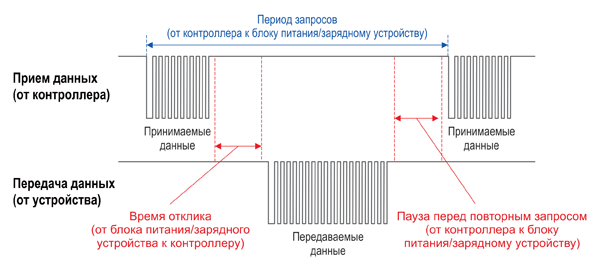

  • Временные параметры связи
    Мин. период запросов (от контроллера к блоку питания/зарядному устройству): 20 мс
    Макс. время отклика (от блока питания/зарядного устройства к контроллеру): 5 мс
    Мин. пауза перед повторным запросом (от контроллера к блоку питания/зарядному устройству): 5 мс

  • Формат данных
  • От контроллера к устройству семейства NPB (≥450 Вт)
  • Запись: примеры пакетов приведены в разделе 6.4.1.

Байты поля данных

  • Чтение: примеры пакетов приведены в разделе 6.4.2.

Байты поля данных

  • От устройства семейства NPB (≥450 Вт) к контроллеру
  • Ответ: примеры пакетов приведены в разделе 6.4.2.

Байты поля данных

Примечание. Запись параметра не предусматривает отправки ответного пакета.

6.2. Настройка адреса устройства на шине CAN

При использовании шины CAN каждое зарядное устройство должно иметь уникальный адрес. Для задания адреса (до четырех значений) используются линии A0…A1 (контакты 1 и 2) совместно с линией GND (контакт 4) разъема управления.

Соединение между A0/A1 и GND (Single) Логическое значение
Отсутствует 1
Присутствует 0
Номер устройства Адрес устройства
A1 A0
0 0 0
1 0 1
2 1 0
3 1 1

Формат идентификатора сообщения:

Описание Идентификатор сообщения
Сообщение от зарядного устройства к контроллеру 0x000C00XX
Сообщение от контроллера к зарядному устройству 0x000C01XX
Широковещательное сообщение от контроллера ко всем зарядным устройствам 0x000C01FF

Примечания:

  1. XX означает адрес устройства NPB-450/750/1200/1700 (определяется состоянием линий A0/A1 разъема управления в диапазоне 0x00…0x03).
  2. В моделях с поддержкой NFC контакты 1 и 2 разъема управления не используются, адрес устройства задается при помощи мобильного приложения.

6.3. Перечень команд CAN

Код команды Наименование команды Тип транзакции Число байтов данных Описание
0x0000 OPERATION R/W 1 Управление ВКЛ/ВЫКЛ
0x0020 VOUT_SET R/W 2 Установка выходного напряжения
(формат: значение, F=0.01)
0x0030 IOUT_SET R/W 2 Установка выходного тока
(формат: значение, F=0.01)
0x0040 FAULT_STATUS R 2 Состояние защит
0x0050 READ_VIN
(не поддерживается в NPB-450/450NFC/750)
R 2 Чтение входного напряжения
(формат: значение, F=0.1)
0x0060 READ_VOUT R 2 Чтение выходного напряжения
(формат: значение, F=0.01)
0x0061 READ_IOUT R 2 Чтение выходного тока
(формат: значение, F=0.01)
0x0062 READ_TEMPERATURE_1 R 2 Чтение температуры устройства
(формат: значение, F=0.1)
0x0080 MFR_ID_B0B5 R 6 Наименование производителя
0x0081 MFR_ID_B6B11 R 6 Наименование производителя
0x0082 MFR_MODEL_B0B5 R 6 Наименование модели
Код команды Наименование команды Тип транзакции Число байтов данных Описание
0x0083 MFR_MODEL_B6B11 R 6 Наименование модели
0x0084 MFR_REVISION_B0B5 R 6 Версия встроенного ПО
0x0085 MFR_LOCATION_B0B2 R/W 3 Место изготовления
0x0086 MFR_DATE_B0B5 R/W 6 Дата изготовления
0x0087 MFR_SERIAL_B0B5 R/W 6 Серийный номер устройства
0x0088 MFR_SERIAL_B6B11 R/W 6 Серийный номер устройства
Действительны при CURVE_CONFIG: CUVE = 1 0x00B0 CURVE_CC R/W 2 Постоянный ток (CC) зарядной кривой
(формат: значение, F=0.01)
0x00B1 CURVE_CV R/W 2 Постоянное напряжение (CV) зарядной кривой
(формат: значение, F=0.01)
0x00B2 CURVE_FV R/W 2 Напряжения подзарядки (Vfloat) зарядной кривой
(формат: значение, F=0.01)
0x00B3 CURVE_TC R/W 2 Пороговый ток зарядной кривой
(формат: значение, F=0.01)
0x00B4 CURVE_CONFIG R/W 2 Конфигурация зарядной кривой
0x00B5 CURVE_CC_TIMEOUT R/W 2 Таймаут участка CC зарядной кривой
0x00B6 CURVE_CV_TIMEOUT R/W 2 Таймаут участка CV зарядной кривой
0x00B7 CURVE_FV_TIMEOUT R/W 2 Таймаут участка FV зарядной кривой
0x00B8 CHG_STATUS R 2 Чтение состояния процесса зарядки
0x00B9 CHG_RST_VBAT R/W 2 Напряжение для возобновления зарядки после полной зарядки аккумулятора
0x00C0 SCALING_FACTOR R 2 Масштабный коэффициент
0x00C1 SYSTEM_STATUS R 2 Статус системы
0x00C2 SYSTEM_CONFIG R/W 2 Конфигурация системы

Примечание. Преобразование устанавливаемых и считываемых значений осуществляется следующим образом:

Фактическое значение параметра = переданное число × коэффициент (значение F).

ПРИМЕР: Vo_real (фактическое выходное напряжение) = READ_VOUT × коэффициент.

Если в данной модели коэффициент пересчета для READ_VOUT равен 0.01, а в поле данных содержится число 0x0960 (шестнадцатеричное) => 2400 (десятичное), то Vo_real = 2400 × 0.01 = 24.00 В.

Бит 1 OTP: защита от перегрева.

0 = внутренняя температура в норме

1 = внутренняя температура выше нормы

Бит 2 OVP: защита от перенапряжения

0 = выходное напряжение в норме

1 = сработала защита от перенапряжения

Бит 3 OLP: защита от превышения выходного тока

0 = выходной ток в норме

1 = сработала защита от превышения выходного тока

Бит 4 SHORT: защита выхода от короткого замыкания.

0 = короткого замыкания нет.

1 = сработала защита от короткого замыкания

Бит 5 AC_FAIL: состояние питающей сети переменного тока.

0 = параметры питающей сети в норме

1 = сработала защита по состоянию питающей сети

Бит 6 OP_OFF: состояние выхода

0 = выход включен

1 = выход выключен

Бит 7 HI_TEMP: Защита от высокой температуры внутри корпуса.

0 = внутренняя температура в норме

1 = внутренняя температура выше нормы

Старший байт

Бит 2 NTCER: Состояние цепи температурной компенсации.

0 = НЕТ короткого замыкания в цепи температурной компенсации.

1 = Короткое замыкание в цепи температурной компенсации.

Бит 3 BTNC: Обнаружение аккумулятора.

0 = Аккумулятор обнаружен

1 = Аккумулятор не обнаружен

Бит 5 CCTOF: Флаг тайм-аута режима постоянного тока.

0 = НЕТ тайм-аута режима постоянного тока

1 = Тайм-аут режима постоянного тока

Бит 6 CVTOF: Флаг тайм-аута режима постоянного напряжения.

0 = НЕТ тайм-аута режима постоянного напряжения

1 = Тайм-аут режима постоянного напряжения

Бит 7 FVTOF: Флаг тайм-аута режима подзарядки.

0 = НЕТ тайм-аута режима подзарядки

1 = Тайм-аут режима подзарядки

Младший байт

Бит 0 FULLM: состояние полной зарядки.

0 = Аккумулятор заряжен не полностью

1 = Аккумулятор заряжен полностью

Бит 1 CCM: Статус режима постоянного тока.

0 = Зарядное устройство НЕ находится в режиме постоянного тока.

1 = зарядное устройство в режиме постоянного тока

Бит 2 CVM: состояние режима постоянного напряжения.

0 = Зарядное устройство НЕ в режиме постоянного напряжения

1 = Зарядное устройство в режиме постоянного напряжения

Бит 3 FVM: статус режима подзарядки.

0 = Зарядное устройство НЕ находится в режиме подзарядки.

1 = Зарядное устройство в режиме подзарядки

Бит 6 WAKEUP_STOP: пробуждение завершено.

0 = Процесс пробуждения завершен

1 = Процесс пробуждения не завершен

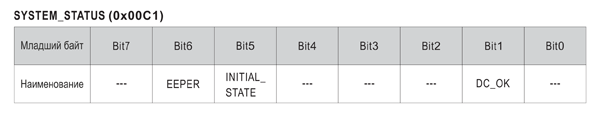

Младший байт

Бит 1 DC_OK: состояние выхода.

0 = выходное напряжение в нормальном диапазоне

1 = выходное напряжение слишком низкое

Бит 5 INITIAL_STATE: Индикация исходного состояния.

0 = устройство НЕ находится в исходном состоянии

1 = устройство находится в исходном состоянии

БИТ 6 EEPER: Ошибка доступа к EEPROM

0 = доступ к EEPROM в норме

1 = ошибка доступа к EEPROM

Примечание. EEPER: При ошибке доступа к EEPROM источник питания перестает работать, а светодиодный индикатор гаснет. После устранения причины ошибки необходимо выключить и повторно включить источник питания для восстановления его работоспособности.

Младший байт

Биты 0-1 CUVS: настройка зарядной кривой

00 = Настраиваемая зарядная кривая (по умолчанию)

01 = Предустановленная зарядная кривая №1

10 = Предустановленная зарядная кривая №2

11 = Предустановленная зарядная кривая №3

Биты 2-3 TCS: настройка температурной компенсации.

00 = температурная компенсация выключена

01 = -3 мВ/°C на ячейку (по умолчанию)

01 = -4 мВ/°C на ячейку

01 = -5 мВ/°C на ячейку

Бит 7 CUVE: включение функции зарядного устройства.

0 = отключена, режим источника питания

1 = включена, режим зарядного устройства (по умолчанию)

Старший байт

Бит 0 CCTOE: индикация тайм-аута этапа зарядки постоянным током.

0 = индикация отключена (по умолчанию)

1 = индикация включена

Бит 1 CVTOE: индикация тайм-аута этапа зарядки постоянным напряжением.

0 = индикация отключена (по умолчанию)

1 = индикация включена

Бит 2 FVTOE: индикация тайм-аута этапа подзарядки в буферном режиме.

0 = индикация отключена (по умолчанию)

1 = индикация включена

Бит 3 RSTE: Перезапуск для повторной зарядки после полной зарядки аккумулятора.

0 = отключен (по умолчанию)

1 = разрешен; при снижении напряжения аккумулятора ниже заданного значения зарядное устройство перезапустит процесс зарядки. Подробную информацию см. в описании команды CHG_RST_BAT (0x00B9) пункт 6.4.5.

Младший байт

Биты 1-2 OPERATION_INIT: Состояние при включении.

00 = При включении питания выход выключен

01 = При включении питания выход включен

10 = Включение с последней настройкой

11 = Не используется

6.4. Примеры передаваемых пакетов

Ниже приведены примеры отправки и чтения данных по протоколу CAN.

6.4.1. Отправка команды

Ведущий устанавливает выходное напряжение устройства с адресом ‘03’, равное 30 В.

Код команды: 0x0020 (VOUT_SET) → 0x20 (мл. байт) + 0x00 (ст. байт)

Параметры: 30 В → 3000 → 0x0BB8 → 0xB8 (мл. байт) + 0x0B (ст. байт)

Примечание: Коэффициент пересчета для команды VOUT_SET равен 0.01, поэтому 30В0.01.

6.4.2. Чтение данных или статуса

Ведущий считывает текущее состояние устройства с адресом ‘03’.

Устройство с адресом ‘03’ возвращает следующий пакет:

Поле «Параметры» содержит значение 0x01 (ON), это означает, что устройство с адресом ‘03’ работает.

6.4.3. Пример практического использования шины CAN

Модели семейства NPB с поддержкой шины CAN могут работать как в режиме зарядного устройства, так и в режиме источника питания. Поэтому в качестве примера возьмем устройство NPB-450-48 и настроим его следующим образом: установим параметры зарядки CV: 60 В, CC: 5 А в режиме зарядного устройства, после чего переключим устройство в режим источника питания и установим выходное напряжение 60 В и выходной ток 5 А.

6.4.3.1. Предварительная подготовка

  • Задайте для устройства NPB-450 адрес ‘03’, который используется по умолчанию.
    Более подробно об установке адреса – см. раздел 6.2.

  • Переведите DIP-переключатель в состояние, соответствующее заводским установкам. Напоминаем, что установка параметров зарядной кривой по интерфейсу CAN возможна только в том случае, если обе секции 2 и 3 DIP-переключателя находятся в положении OFF.

  • Подключите проводники шины CANH/CANL контроллера к линиям CANH (контакт 11) и CANL (контакт 12) разъема управления NPB-450. Для обеспечения более надежного обмена по шине рекомендуется соединить «землю» контроллера с линией GND_AUX (контакты 9 и 10) разъема управления.
  • Установите параметры интерфейса: скорость передачи данных: 250 Кбит/с, тип шины: CAN 2.0B, формат кадра: расширенный;
  • Подключите согласующие резисторы 120 Ом к обеим концам линии для более устойчивой связи.

6.4.3.2. Установка соответствующих параметров для режима зарядного устройства

  1. Установка значения постоянного напряжения, равного 60 В.

Код команды: 0x00B1 (CURVE_CV) → 0xB1 (мл. байт) + 0x00 (ст. байт)

Параметры: 60 В → 6000 → 0x1770 → 0x70 (мл. байт) + 0x17 (ст. байт)

Примечания:

  1. Коэффициент пересчета для команды CURVE_CV равен 0.01, поэтому 60В0.01=6000.
  2. Чтобы новые значения параметров, относящихся к режиму зарядного устройства, вступили в силу, необходимо выключить и повторно включить устройство любым способом: используя выключатель питания, дистанционное управление или посредством интерфейса CAN.

2) Установка значения постоянного тока, равного 5 А.

Код команды: 0x00B0 (CURVE_CC) → 0xB0 (мл. байт) + 0x00 (ст. байт)

Параметры: 5 А → 500 → 0x01F4 → 0xF4 (мл. байт) + 0x01 (ст. байт)

Примечания:

  1. Коэффициент пересчета для команды CURVE_CC равен 0.01, поэтому 5A0.01=500.
  2. Чтобы новые значения параметров, относящихся к режиму зарядного устройства, вступили в силу необходимо выключить и повторно включить устройство любым способом: используя выключатель питания, дистанционное управление или посредством интерфейса CAN.

6.4.3.3. Переключение из режима «зарядное устройство» в режим «источник питания»

1) Переключение в режим VI (режим источника питания)

Для изменения режима работы необходимо использовать команду CURVE_CONFIG (0x00B4). Согласно описанию команды, для переключения устройства NPB-450 в режим источника питания требуется сбросить в 0 7-й бит младшего байта параметров, значение которого по умолчанию равно 0x84 (см. описание команды в разделе 6.3). То есть в младший байт данных необходимо записать значение 1000 0100 → 0000 0100 → 0x04.

Примечание. Чтобы новые значения параметров, относящихся к режиму зарядного устройства, вступили в силу, необходимо выключить и повторно включить устройство любым способом: используя выключатель питания, дистанционное управление или посредством интерфейса CAN.

6.4.3.4. Установка соответствующих параметров для режима источника питания

1) Установка выходного напряжения, равного 60 В.

Код команды: 0x0020 (VOUT_SET) → 0x20 (мл. байт) + 0x00 (ст. байт)

Параметры: 60 В → 6000 → 0x1770 → 0x70 (мл. байт) + 0x17 (ст. байт)

Примечания:

  1. Коэффициент пересчета для команды VOUT_SET равен 0.01, поэтому 60В0.01=6000.
  2. Новые значения параметров, относящихся к режиму источника питания, вступают в силу сразу после установки.

2) Установка выходного тока, равного 5 А.

Код команды: 0x003 (IOUT_SET) → 0x30 (мл. байт) + 0x00 (ст. байт)

Параметры: 5 А → 500 → 0x01F4→ 0xF4 (мл. байт) + 0x01 (ст. байт)

Примечания:

  1. Коэффициент пересчета для команды IOUT_SET равен 0.01, поэтому 5A0.01=500.
  2. Новые значения параметров, относящихся к режиму источника питания, вступают в силу сразу после установки.

6.4.4. Вопросы, требующие особого внимания

  • В режиме зарядного устройства следующие команды недействительны
Код команды Наименование команды Тип транзакции Число байтов данных Описание
0x0020 VOUT_SET R/W 2 Установка выходного напряжения
(формат: значение, F=0.01)
0x0030 IOUT_SET R/W 2 Установка выходного тока
(формат: значение, F=0.01)
  • В режиме источника питания следующие команды будут недействительны
Код команды Наименование команды Тип транзакции Число байтов данных Описание
0x00B0 CURVE_CC R/W 2 Постоянный ток (CC) зарядной кривой
(формат: значение, F=0.01)
0x00B1 CURVE_CV R/W 2 Постоянное напряжение (CV) зарядной кривой
(формат: значение, F=0.01)
0x00B2 CURVE_FV R/W 2 Напряжения подзаряда (Vfloat) зарядной кривой
(формат: значение, F=0.01)
0x00B3 CURVE_TC R/W 2 Пороговый ток зарядной кривой
(формат: значение, F=0.01)
0x00B4 CURVE_CONFIG R/W 2 Конфигурация зарядной кривой
0x00B5 CURVE_CC_TIMEOUT R/W 2 Таймаут участка CC зарядной кривой
0x00B6 CURVE_CV_TIMEOUT R/W 2 Таймаут участка CV зарядной кривой
0x00B7 CURVE_FV_TIMEOUT R/W 2 Таймаут участка FV зарядной кривой
0x00B8 CHG_STATUS R 2 Чтение состояния процесса зарядки
0x00B9 CHG_RST_VBAT R/W 2 Напряжение для возобновления зарядки после полной зарядки аккумулятора
  • В режиме зарядного устройства установка параметров зарядной кривой по интерфейсу CAN возможна только в том случае, если обе секции 2 и 3 DIP-переключателя находятся в положении OFF.
  • Новые значения таких параметров, как CV, FV, CC, TC в режиме зарядного устройства не вступают в силу сразу после изменения. Для активации новых значений необходимо выключить и повторно включить зарядное устройство любым способом: используя выключатель питания, дистанционное управление или посредством интерфейса CAN. В режиме источника питания новые значения параметров будут записаны в EEPROM;
  • Новые значения параметров, заданные командами VOUT_SET и IOUT_SET в режиме источника питания, вступают в силу немедленно. Эти значения не сохраняются и после перезапуска устройства любым способом (при помощи выключателя питания, посредством дистанционного управления или интерфейса CAN) каждый раз будут устанавливаться значения параметров, заданные по умолчанию;
  • Зарядные устройства семейства NPB позволяют задавать уровень напряжения для автоматической повторной активации процесса зарядки при частичном разряде ранее полностью заряженной аккумуляторной батареи – для этого предусмотрена команда 0x00B9 (CHG_RST_VBAT). Установленное значение применяется сразу и не требует перезапуска устройства; Для активации данной функции должны быть соблюдены два условия:

* NPB находится в режиме зарядного устройства (данная функция может использоваться с любой зарядной кривой из четырех возможных);

* Бит 3 старшего байта (RSTE) значения, записываемого командой 0x00B4 (CURVE_CONFIG), установлен в 1;

Пример использования команды:

Зададим для зарядного устройства NPB-450-48 командой 0x00B9 (CHG_RST_VBAT) значение 54 В, а командой 0x00B4 (CURVE_CONFIG) запишем значение, в котором бит RSTE (3-й бит старшего байта) будет установлен в 1. После этого подключим аккумулятор к выходным клеммам NPB-450-48, полностью его зарядим и оставим подключенным к зарядному устройству. Когда напряжение аккумулятора снизится до 54 В, зарядное устройство автоматически начнет зарядку аккумулятора в режиме постоянного тока (1-й этап зарядной кривой)

6.4.5. Сравнение режимов «зарядное устройство» и «источник питания»

Режим «Зарядное устройство» по умолчанию) Режим «Источник питания»
Функциональное назначение Зарядка согласно выбранной зарядной кривой Постоянное выходное напряжение, значения напряжения и тока можно изменять в реальном времени по интерфейсу CAN
Момент срабатывания защиты от перегрузки Io > 0.95 ∙ I_set и
Vo < 0.55 ∙ Vboost (по умолч.)
Io > 0.95 ∙ I_set и
Vo < 0.77 ∙ V_set
Допустимые команды CAN Управление ВКЛ/ВЫКЛ, CURVE_CONFIG, команды контроля состояния Управление ВКЛ/ВЫКЛ, VOUT_SET/IOUT_SET, команды контроля состояния
Включение режима Бит 7 младшего байта параметра команды CURVE_CONFIG установить в 1 (по умолчанию) Бит 7 младшего байта параметра команды CURVE_CONFIG сбросить в 0

6.5. Значения, передаваемые по интерфейсу CAN: диапазоны и погрешность

Информационные команды

Команда CAN Модель Диапазон значений Погрешность
0x0050 READ_VIN ВСЕ 80…264 В ±10 В
0x0060 READ_VOUT 12 В 0…21 В ±0.12 В
24 В 0…42 В ±0.24 В
48 В 0…80 В ±0.48 В
72 В 0…100 В ±0.60 В
0x0061 READ_IOUT
(см. примечание)
NPB-1700 12 В 0…102 А ±0.85 А
24 В 0…60 А ±0.50 А
48 В 0…30 А ±0.25 А
NPB-1200 12 В 0…84 А ±0.70 А
24 В 0…43 А ±0.36 А
48 В 0…22 А ±0.18 А
NPB-750 12 В 0…52 А ±0.43 А
24 В 0…27 А ±0.23 А
48 В 0…14 А ±0.11 А
NPB-450/ 450NFC 12 В 0…30 А ±0.25 А
24 В 0…16 А ±0.14 А
48 В 0…8 А ±0.07 А
72 В 0…5.5 А ±0.06 А
0x0062 READ_TEMPERATURE_1 ВСЕ -40…110°C ±5°C

Управляющие команды

Команда CAN Модель Диапазон значений Погрешность Значение по умолчанию
0x0000 OPERATION ВСЕ 00h (ВЫКЛ)/
01h (ВКЛ)
N/A 01h (ВКЛ)
0x0020 VOUT_SET 12 В 10.5…21 В ±0.12 В 0 В
24 В 21…42 В ±0.24 В 0 В
48 В 42…80 В ±0.48 В 0 В
72 В 54…100 В ±0.60 В 0 В
0x00B1 CURVE_VBST 12 В 10.5…21 В ±0.12 В 14.4 В
24 В 21…42 В ±0.24 В 28.8 В
48 В 42…80 В ±0.48 В 57.6 В
72 В 54…100 В ±0.60 В 72 В
0x00B2 CURVE_ VFLOAT 12 В 10.5…VBST ±0.12 В 13.8 В
24 В 21…VBST ±0.24 В 27.6 В
48 В 42…VBST ±0.48 В 55.2 В
72 В 54…VBST ±0.60 В 69 В
0x0030 IOUT_SET NPB-1700 12 В 17…85 А ±0.85 А 85 А
24 В 10…50 А ±0.50 А 50 А
48 В 5…25 А ±0.25 А 25 А
NPB-1200 12 В 14…70 А ±0.70 А 70 А
24 В 7.2…36 А ±0.36 А 36 А
48 В 3.6…18 А ±0.18 А 18 А
NPB-750 12 В 8.6…43 А ±0.43 А 43 А
24 В 4.5…22.5 А ±0.23 А 22.5 А
48 В 2.26…11.3 А ±0.11 А 11.3 А
NPB-450/ 450NFC 12 В 5…25 А ±0.25 А 25 А
24 В 2.7…13.5 А ±0.14 А 13.5 А
48 В 1.36…6.8 А ±0.07 А 6.8 А
72 В 1.1…5.5 А ±0.06 А 5.5 А
Команда CAN Модель Диапазон значений Погрешность Значение по умолчанию
0x00B0 CURVE_ICHG NPB-1700 12 В 17…85 А ±0.85 А 85 А
24 В 10…50 А ±0.50 А 50 А
48 В 5…25 А ±0.25 А 25 А
NPB-1200 12 В 14…70 А ±0.70 А 70 А
24 В 7.2…36 А ±0.36 А 36 А
48 В 3.6…18 А ±0.18 А 18 А
NPB-750 12 В 8.6…43 А ±0.43 А 43 А
24 В 4.5…22.5 А ±0.23 А 22.5 А
48 В 2.26…11.3 А ±0.11 А 11.3 А
NPB-450/ 450NFC 12 В 5…25 А ±0.25 А 25 А
24 В 2.7…13.5 А ±0.14 А 13.5 А
48 В 1.36…6.8 А ±0.07 А 6.8 А
72 В 1.1…5.5 А ±0.06 А 5.5 А
0x00B3 CURVE_ ITAPER NPB-1700 12 В 1.7…25.5 А ±0.85 А 8.5 А
24 В 1…15 А ±0.50 А 5 А
48 В 0.5…7.5 А ±0.25 А 2.5 А
NPB-1200 12 В 1.4…21 А ±0.70 А 7 А
24 В 0.72…10.8 А ±0.36 А 3.6 А
48 В 0.36…5.4 А ±0.18 А 1.8 А
NPB-750 12 В 0.86…12.9 А ±0.43 А 4.3 А
24 В 0.45…6.75 А ±0.23 А 2.25 А
48 В 0.23…3.39 А ±0.11 А 1.13 А
NPB-450/ 450NFC 12 В 0.5…7.5 А ±0.25 А 2.5 А
24 В 0.27…4.05 А ±0.14 А 1.35 А
48 В 0.14…2.04 А ±0.07 А 0.68 А
72 В 0.11…1.65 А ±0.06 А 0.55 А
Команда CAN Модель Диапазон значений Погрешность Значение по умолчанию
0x00B4 CURVE_ CONFIG ВСЕ N/А N/А 0004h
0x00B5 CURVE_CC_ TIMEOUT ВСЕ 60…64800 минут ±5 минут 600 минут
0x00B6 CURVE_CV_ TIMEOUT
0x00B7 CURVE_FLOAT_ TIMEOUT
0x00B9 CHG_RST_ VBAT 12 В 10.5…21 В ±0.12 В 13.2 В
24 В 21…42 В ±0.24 В 26.4 В
48 В 42…80 В ±0.48 В 52.8 В
72 В 54…100 В ±0.6 В 66 В
0x00C2 SYSTEM_ CONFIG ВСЕ N/А N/А 02h

Примечание: Если измеренное значение тока окажется меньше значения, указанного в следующей таблице, то команда READ_IOUT вернет 0x0000 (0 А).

Модель Наименьшее отображаемое значение тока
NPB-1700 12 В 0.85 А ±0.85 А
24 В 0.5 А ±0.5 А
48 В 0.25 А ±0.25 А
NPB-1200 12 В 0.7 А ±0.7 А
24 В 0.36 А ±0.36 А
48 В 0.18 А ±0.18 А
NPB-750 12 В 0.43 А ±0.43 А
24 В 0.23 А ±0.23 А
48 В 0.11 А ±0.11 А
NPB-450/450NFC 12 В 0.25 А ±0.25 А
24 В 0.14 А ±0.14 А
48 В 0.07 А ±0.07 А
72 В 0.06 А ±0.06 А

7. Руководство по использованию мобильного приложения для управления моделями NPB-450-XXNFC.

Зарядные устройства семейства NPB-450 с поддержкой технологии NFC рассчитаны на управление посредством мобильных устройств с NFC. Мобильное приложение компании MEAN WELL предоставляет пользователям удобный инструмент для конфигурирования зарядных кривых и изменения соответствующих параметров. Дополнительная информация об использовании данного приложения представлена ниже.

7.1. Перед использованием:

Прежде чем устанавливать мобильное приложение компании MEAN WELL убедитесь, что ваш мобильный телефон или планшет поддерживает технологию NFC. Вы можете скачать приложение из магазинов приложений Google Play и App Store напрямую или отсканировав соответствующий QR-код

7.2. Совместимость:

Android: требуется операционная система Android 4.1 (API 16) и выше

iPhone: требуется операционная система IOS 12.0 и выше

7.3. Как использовать:

1) Загрузите приложение MEAN WELL и активируйте функцию NFC на устройствах Android.

2) Откройте приложение → нажмите иконку «Руководство» в верхнем левом углу главной страницы приложения → нажмите кнопку «Installation Manual» → нажмите кнопку «Power NFC», чтобы начать сканирование NFC-тегов.

3) Поднесите мобильное устройство к метке NFC  зарядного устройства на расстояние не более 5 см.

Если у вас iPhone, расположите его так, чтобы напротив метки находилась верхняя часть (область рядом с камерами).

Если у вас Android расположите его так, чтобы напротив метки находилась центральная часть задней крышки.

Если ничего не происходит, обратитесь к инструкции по эксплуатации вашего телефона.

4) После того как метка будет прочитана, вы попадете на страницу настройки, где сможете редактировать параметры зарядки.

5) Нажмите кнопку «Setting», чтобы обновить данные в зарядном устройстве после редактирования параметров.

6) Устройство снова начнет сканирование NFC-тегов. Удерживая устройство рядом с меткой NFC, дождитесь от него звукового сигнала и/или вибрации, свидетельствующих о завершении передачи параметров.

7) Зарядное устройство готово к работе.

Примечание. После выполнения пунктов 1…7, описанных выше, еще раз выполните пункты 3…4 и убедитесь в том, что параметры зарядного устройства действительно изменились.

7.4. Описание функций мобильного приложения

1) Параметры зарядной кривой:

Эти четыре поля предназначены для ввода значений CC, CV, FV и TC зарядной кривой, которые можно изменять в соответствии с актуальными потребностями.

2) Тайм-ауты этапов зарядки:

Эти три поля предназначены для указания максимальной длительности (тайм-аута) этапов CC, CV и FV процесса зарядки. Если значение равно 0, функция защиты по тайм-ауту отключена. Если значение отлично от нуля (допустимый диапазон 1…6000), оно определяет максимальную длительность соответствующего этапа зарядки в минутах.

3) Уровень напряжения, при котором возобновляется процесс зарядки аккумулятора после полной его зарядки, и управление данной функцией:

Если переключатель находится в активном состоянии, то после полной зарядки аккумулятора зарядное устройство повторно запустит процесс зарядки в режиме постоянного тока (с 1-го этапа зарядной кривой), как только напряжение аккумулятора снизится до заданного значения. Это значение может быть задано в соответствии с фактическими условиями использования зарядного устройства и должно быть меньше значения параметра FV зарядной кривой.

4) Число ступеней зарядной кривой:

Данный переключатель позволяет выбрать 2-ступенчатый или 3-ступенчатый алгоритм зарядки.

5) Управление функцией автоматического выбора диапазона изменения напряжения зарядки:

Если переключатель находится в активном состоянии, будет включен режим автоматического выбора диапазона, в котором зарядное устройство автоматически определяет напряжение аккумуляторной батареи. Более подробно режим автоматического выбора диапазона изменения напряжения зарядки описан в разделе 5.2.7 (стр. 37) настоящего руководства.

6) Настройка пароля для записи параметров через NFC:

Зарядные устройства поставляются без пароля, пользователь может установить пароль самостоятельно. Пароль может содержать не более 8 символов, причем символы должны быть цифрами или английскими буквами (пароль чувствителен к регистру букв). После успешной установки пароля, его будет необходимо ввести перед последующей операцией записи.

7) Настройка адреса на шине CAN:

По умолчанию устройства имеют адрес 0x00.

В данном поле можно указать значение 0…15 (0x00…0x0F), что позволит управлять несколькими устройствами, подключенными к шине CAN.

Если включена кнопка «Address Accumulating», то после записи адреса в очередное устройство содержимое поля будет автоматически увеличиваться.

8) Возврат к заводским настройкам:

Нажатие на кнопку «Default» приведет к восстановлению заводских значений параметров зарядного устройства. Для активации этих заводских настроек их необходимо будет записать в зарядное устройство

Примечания:

  1. Подробное описание функций и параметров приведено в пунктах 5.3-5.5 данного руководства.
  2. Функция автоматического выбора диапазона изменения напряжения зарядки может использоваться только при зарядке литиевых аккумуляторных батарей со встроенной BMS.

7.5. Замечания по использованию NFC:

  • При изменении ряда параметров новые значения не буду применены в момент записи. Чтобы они вступили в силу, потребуется выключить и снова включить зарядное устройство.
  • Если вы забыли пароль, его можно будет сбросить, выполнив аппаратный возврат к заводским настройкам. Процедура возврата к заводским настройкам описана в разделе 5.5 настоящего руководства.

7.6. Часто задаваемые вопросы

Состояние приложения Решение
Приложение выводит сообщение «The current NFC is closed». Включите NFC в настройках смартфона/планшета и снова запустите приложение.
Приложение выводит сообщение «Unrecognized model name» или «Setting failed». Убедитесь, что NFC-антенна вашего устройства находится напротив тэга NFC зарядного устройства, уменьшите расстояние до зарядного устройства (меньше 5 см) и повторно выполните действия, указанные в пункте 7.3.
Приложение выводит сообщение: «Mobile phone NFC is not available». Воспользуйтесь смарт-устройством, поддерживающим NFC, и повторите попытку.

8. Функции защиты и устранение неисправностей

8.1. Функции защиты

8.1.1. Защита от пониженного входного напряжения (NPB-750/1200/1700)

Защита от пониженного входного напряжения срабатывает и отключает зарядное устройство в случае, если входное напряжения снизится ниже допустимого уровня. После возврата входного напряжения в норму зарядное устройство включится автоматически.

8.1.2. Защита от перенапряжения (все модели)

Защита от перенапряжения срабатывает и отключает зарядное устройство в случае, если выходное напряжение превысит допустимый уровень. После устранения причин, вызвавших неисправность, необходимо выключить и повторно включить зарядное устройство.

8.1.3. Защита от короткого замыкания (все модели)

При обнаружении короткого замыкания в выходной цепи зарядное устройство переходит в режим постоянного тока для ограничения выходной мощности и через 5 секунд отключается. После устранения причин, вызвавших неисправность, необходимо выключить и повторно включить зарядное устройство.

8.1.4. Защита от пониженного и повышенного напряжения аккумулятора (NPB-450/450NFC/750/1200/1700)

При обнаружении слишком низкого напряжения аккумулятора (8 В для моделей 12 В, 16 В для моделей 24 В, 32 В для моделей 48 В, 40 В для моделей 72 В), зарядное устройство отключается, чтобы предотвратить повреждение аккумулятора. При обнаружении слишком высокого напряжения аккумулятора зарядное устройство также отключается. После устранения причин, вызвавших неисправность, необходимо выключить и повторно включить зарядное устройство.

8.1.5. Защита от перегрева (все модели)

Защита от перегрева срабатывает и отключает зарядное устройство в случае, если температура внутри зарядного устройства превысит допустимый уровень. После снижения температуры зарядное устройство включится автоматически.

8.1.6. Защита от обратной полярности аккумулятора (NPB-120/240/360/450/450NFC/750/1200/1700)

В моделях NPB-120/240/360 имеется встроенный предохранитель и диод. При неправильном подключении аккумулятора предохранитель перегорает и отключает выход зарядного устройства.

В моделях NPB-450/450NFC/750/1200/1700 предусмотрена встроенная схема обнаружения подключения аккумулятора в обратной полярности. При неправильном подключении аккумулятора данная схема отключает выход зарядного устройства для его защиты.

8.2. Устранение неисправностей

Состояние Возможная причина Рекомендации по устранению неисправности
Зарядное устройство не заряжает аккумулятор Выключатель питания находится в положении OFF Включите зарядное устройство
Вход дистанционного управления находится в состоянии OFF Убедитесь, что вход дистанционного управления подключен к линии +12В
Аккумуляторная батарея не заряжается полностью Старая или неисправная аккумуляторная батарея Замените аккумуляторную батарею на новую
Маленькое сечение кабеля Используйте кабель подходящего сечения
Неправильная зарядная кривая Еще раз проверьте характеристики аккумуляторной батареи
СИД показывает наличие аварийной ситуации Перегрев Перезапустите зарядное устройство после остывания
BMS аккумуляторной батареи вызывает некорректную работу зарядного устройства Свяжитесь с производителем аккумуляторной батареи для получения подробной информации о BMS.
Напряжение аккумуляторной батареи не соответствует напряжению зарядного устройства Проверьте спецификацию аккумуляторной батареи.
Обнаружена неисправность аккумуляторной батареи Убедитесь, что аккумуляторная батарея исправна

Пожалуйста, свяжитесь с дистрибьютором MEAN WELL, если не получается устранить вышеуказанные неисправности.

9. Гарантия

На данные изделия предоставляется трехлетняя гарантия при использовании их по прямому назначению. Самостоятельная замена компонентов и внесение каких-либо изменений в конструкцию изделия влечет за собой аннулирование гарантии.

Компания MEAN WELL оставляет за собой право вносить изменения в данное руководство. Пожалуйста, используйте самую последнюю версию руководства, расположенную на нашем веб-сайте.

Перевел А. Евстифеев по заказу АО Компэл, март 2024 г.

•••

Наши информационные каналы

О компании MEAN WELL

Компания MEAN WELL Enterprises Co., Ltd. основана в 1982 году. В настоящее время MEAN WELL является одним из ведущих и крупнейших тайваньских производителей источников питания. Номенклатура изделий фирмы включает более 5000 наименований источников питания AC/DC, конверторов DC/DC и инверторов DC/AC, производимых на заводах в КНР и на Тайване. Продукция компании характеризуется высоким качеством, конкурентоспособными ценами и широтой номенклатуры. Особенно хорошо представлена номенклатура исто ...читать далее

Товары
Наименование
NPB-360-12TB (MW)

NPB-120-12TB (MW)

NPB-240-24TB (MW)

NPB-240-12TB (MW)

NPB-750-24 (MW)

NPP-450-12 (MW)

NPP-450-48 (MW)

NPP-450-24 (MW)

NPP-750-12 (MW)

NPP-450-72 (MW)
