Продукция JSCJ для автономных источников питания
19 мая 2023
При отключении электроэнергии или в местах отсутствия сетей электроснабжения обеспечить питанием различное оборудование, освещение и зарядить мобильные устройства возможно от автономных источников питания с инвертером. Схематичное устройство такого источника изображено на рисунке 1.
Рынок подобных источников питания в настоящее время является неосвоенным и имеет большие перспективы развития.
Jiangsu Changjing Technology Co., Ltd. (JSCJ) – один из лидеров производства полупроводников в Китае. Компания заранее спланировала выпуск компонентов для решений в области автономного питания. Инверторные преобразователи DC/AC, модули зарядки и систем управления (BMS) аккумуляторов, стабилизаторы напряжения и схемы контроля можно построить с применением следующих компонентов JSCJ:
- силовых N-канальных и сигнальных P- и N-канальных транзисторов MOSFET (таблица 1);
- стабилизаторов напряжения (таблица 2);
- диодов Шоттки и быстродействующих диодов (таблицы 3 и 4).

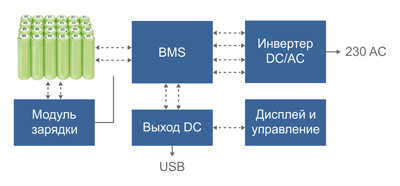

Рис. 1. Узлы автономного инверторного источника питания
Таблица 1. MOSFET JSCJ различного назначения
| Наименование | Напряжение «сток-исток» (VDS), В | Ток, А | Номинальное сопротивление перехода (Rdson), мОм | Пороговое напряжение затвора (Vth), В |
Общий заряд затвора (Qg), нКл | Входная емкость (Ciss), пФ | Корпус | |
|---|---|---|---|---|---|---|---|---|
| VGS = 10 В | VGS = 4,5 В | |||||||
| Для DC/DC-преобразования и плат BMS | ||||||||
| CJAC130SN06L | 60 | 130 | 2,6 | 3,5 | 1,0…2,5 | 66,4 | 3560 | PDFNWB5x6-8L |
| CJAC100SN08U | 80 | 100 | 3,0 | – | 2,0…4,0 | 60 | 3780 | PDFNWB5x6-8L-B |
| CJAC110SN10L | 100 | 110 | 4,3 | 6,0 | 1,5…2,5 | 78 | 3366 | PDFNWB5x6-8L |
| CJB120SN08 | 80 | 120 | 3,0 | 4,1 | 1,0…2,5 | 106 | 5000 | TO-263 |
| CJAC110SN10H | 100 | 110 | 4,5 | – | 2,0…4,0 | 71 | 3067 | PDFNWB5x6-8L |
| Для сигналов, контроля и управления выходом USB | ||||||||
| CJ2301 | -20 | -2,3 | – | 90 | -0,4…-1,0 | 5,5 | 405 | SOT-23 |
| CJ3415 | -20 | -4 | – | 37 | -0,3…-1,0 | 17,2 | 1450 | |
| CJ2310 | 60 | 3 | 82 | 91 | 0,5…2,0 | 6,0 | 247 | |
У представленных в таблице 1 P-канальных MOSFET CJ2301 и CJ3415 напряжение затвора составляет ±8 В, у остальных – ±20 В.
Таблица 2. Стабилизаторы напряжения JSCJ для поверхностного монтажа
| Наименование | Напряжение, В | Ток, мА | Падение напряжения, В | Ток потребления, мА | Точность, % | Корпус | |
|---|---|---|---|---|---|---|---|
| Входное | Выходное | ||||||
| CJ78M05 | 0…35 | 5 | 500 | 2 | 4,2 | 3 | TO-252-2L |
| CJ78M12 | 12 | ||||||
Таблица 3. Диоды Шоттки производства компании JSCJ
| Наименование | Напряжение, В | Ток, А | Падение напряжения, В | Максимальный ток единичного импульса, А | Корпус |
|---|---|---|---|---|---|
| SS34 | 40 | 3 | 0,55 | 70 | SMAG |
| BAT54S | 30 | 0,2 | 1,0 | 0,6 | SOT-23 |
| SBD30100CT | 100 | 30 (2×15) | 0,82 | 200 | TO-220-3L |
Таблица 4. Быстродействующие диоды JSCJ
| Наименование | Напряжение, В | Ток, А | Падение напряжения, В | Время переключения, нс | Корпус |
|---|---|---|---|---|---|
| US1M | 1000 | 1 | 1,7 | 75 | SMAG |
| MUR20H60 | 600 | 20 | 2,15 | 19 | SOT-23 |
| MURW30H60 | 600 | 30 | 2,6 | 21 | TO-220-3L |
Компания Jiangsu Changjing Technology Co., Ltd. (JSCJ) основана в 2018 году в китайском городе Нанкин как дочерняя структура известного контрактного изготовителя и тестировщика интегральных микросхем и дискретных полупроводников JCET.
Компания, входящая в десятку крупнейших производителей микроэлектроники Китая, выпускает более 15000 наименований полупроводниковой продукции: силовые дискретные изделия, а также стандартные микросхемы управления питанием, токового преобразования и выпрямления.
