YZPST-SKKH92/12E

YZPST
Thyristor YANGZHOU POSITIONING TECH. CO., LTD TYPE: YZPST-SKKH92/12E Diode Modules Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings ...
развернуть ▼ свернуть ▲

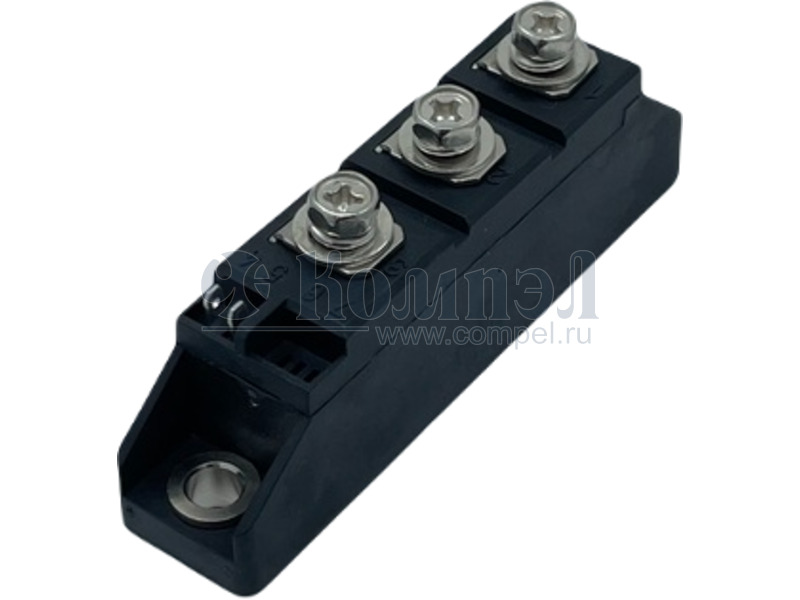

Внешний вид YZPST-SKKH92/12E
Внешний вид YZPST-SKKH92/12E
Внешний вид YZPST-SKKH92/12E
Внешний вид YZPST-SKKH92/12E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MT110CB16T1 (YJ)

— 30 шт — — — — — —
P= YZPST-SKKH106/16E (YZPST)

— 30 шт — — —
P= YZPST-SKKH92/16E (YZPST)

— в коробках 16 шт — — —

Файлы 1

показать свернуть
Thyristor YANGZHOU POSITIONING TECH. CO., LTD TYPE: YZPST-SKKH92/12E Diode Modules Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV) Single phase，half wave，sin 180°conduction ;TC=85°C 95 A ITRMS Single phase，half wave，sin 180°conduction 150 A ITSM Tj= 25°C 2.0 kA It Tj= 25°C 20 kA2S VDRM/VRRM Tj= Tj MAX 1200 V di/dt non-repetitive 150 A/us Viso A.C.1minute/1S 3000/3600 V Tj -40 ~ + 125 °C Tstg -40 ~ + 125 °C 95 g Ratings Unit 20 mA 2 W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj= Tj MAX VTM On-State Current 300A，Tj= 25°C 1.65 V VT(TO) Tj= Tj MAX 0.9 V rT Tj= Tj MAX 2.0 mΩ RK1G1 - Ω RK2G2 - Ω 1 us 100 us 150 /3.0 mA/V tgd Tj=25°C;VD=0.4VDRM ; ITM=ITAV tq dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV IGT/VGT Tj=25°C，IT=1A，VD=6V VGD VD=67%VDRM 0.25 V DV/DT VD=67%VDRM 1000 V/us IH Tj=25°C 250 mA IL Tj=25°C 600 mA Rth(j-c) Thermal resistance Junction to case; per module 0.28 K /W Rth(c-h) Thermal resistance case to heatsink; per module 0.2 K /W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKH92/12E

Дата модификации: 07.05.2022

Размер: 468.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
