YZPST-SKKD81/22H4

YZPST
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKD81/22H4 Rectifier Diode Modules Typical Applications Features · Heat transfer through aluminium nitride ceramic isolated metal baseplate · Precious metal pressure contacts for high reliability · DC motor control · Temperature control · Professional light dimming · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings ...
развернуть ▼ свернуть ▲

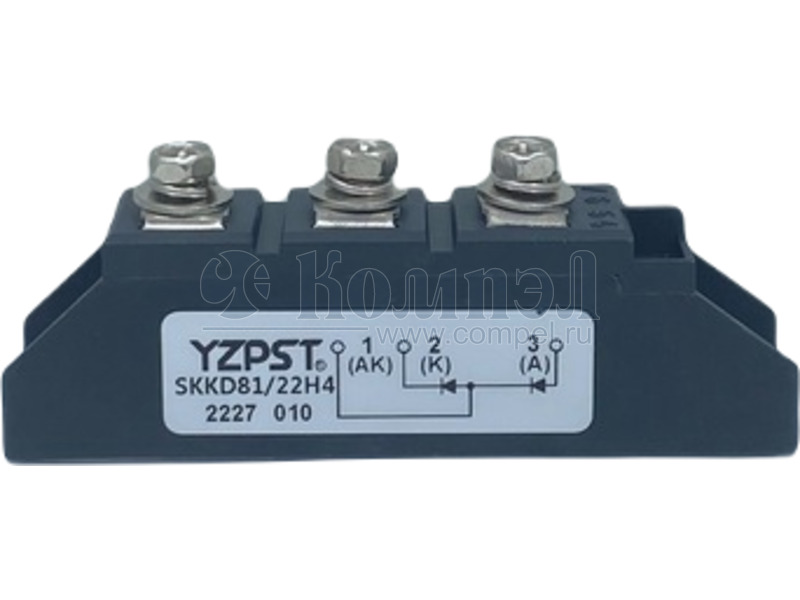

Внешний вид YZPST-SKKD81/22H4

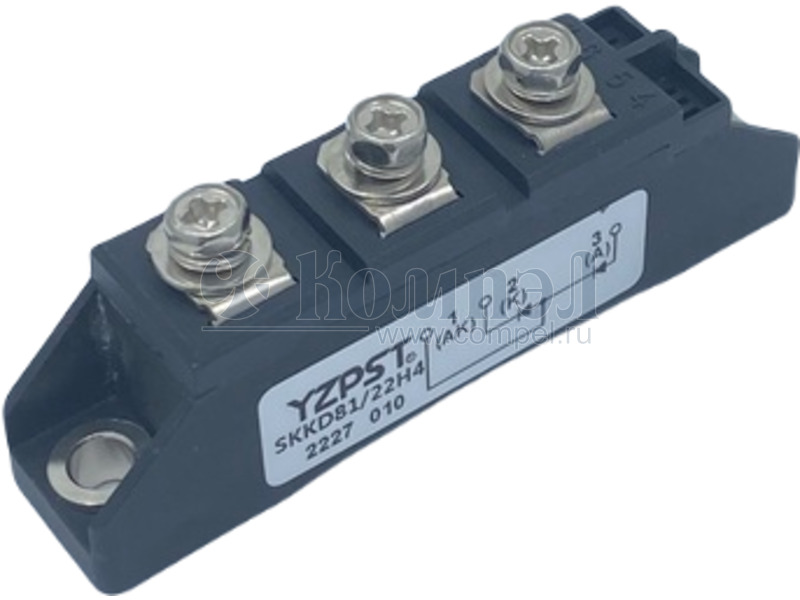

Внешний вид YZPST-SKKD81/22H4
Внешний вид YZPST-SKKD81/22H4
Внешний вид YZPST-SKKD81/22H4

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKD81/22H4 Rectifier Diode Modules Typical Applications Features · Heat transfer through aluminium nitride ceramic isolated metal baseplate · Precious metal pressure contacts for high reliability · DC motor control · Temperature control · Professional light dimming · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV) Single phase，half wave，sin 180°conduction ;TC=85°C 82 A ITRMS Single phase，half wave，sin 180°conduction 140 A ITSM Tj= Tj MAX 1.75 kA It Tj= Tj MAX 15 kA2S VDRM/VRRM Tj= Tj MAX 2200 V di/dt non-repetitive - A/us Viso A.C.1minute/1S 4000/4800 V Tj -40 ~ + 125 °C Tstg -40 ~ + 125 °C 95 g Ratings Unit 2 W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj= Tj MAX 4.5 mA VTM On-State Current 300A，Tj=25°C 1.55 V VT(TO) Tj= Tj MAX 0.85 V rT Tj= Tj MAX 1.80 mΩ RK1G1 - Ω RK2G2 - Ω tgd Tj=25°C;VD=0.4VDRM ; ITM=ITAV - us tq dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV - us IGT/VGT Tj=25°C，IT=1A，VD=6V - mA/V VGD VD=67%VDRM - V DV/DT VD=67%VDRM - V/us IH Tj=25°C - mA IL Tj=25°C - mA Rth(j-c) Thermal resistance Junction to case; per module 0.4 K /W Rth(c-h) Thermal resistance case to heatsink; per module 0.2 K /W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKD81/22H4

Дата модификации: 05.05.2022

Размер: 467.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
