YZPST-MCD162-16IO1

YZPST
YANGZHOU POSITIONING TECH. CO., LTD Thyristo /Diode Modules TYPE: YZPST-MCD162-16io1 Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · · Chip soldered on direct copper bonded AL2O3 ceramic DC motor control AC motor soft starters Temperature control Professiona...
развернуть ▼ свернуть ▲

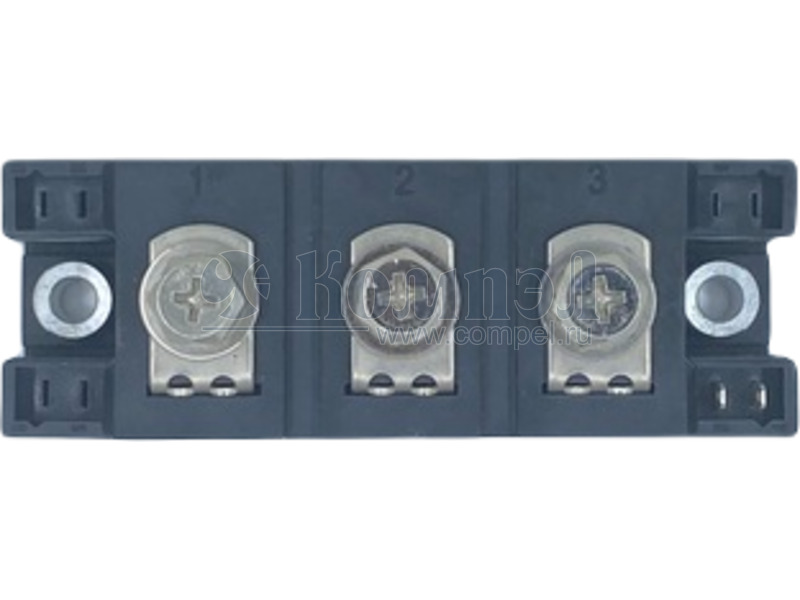

Внешний вид YZPST-MCD162-16IO1

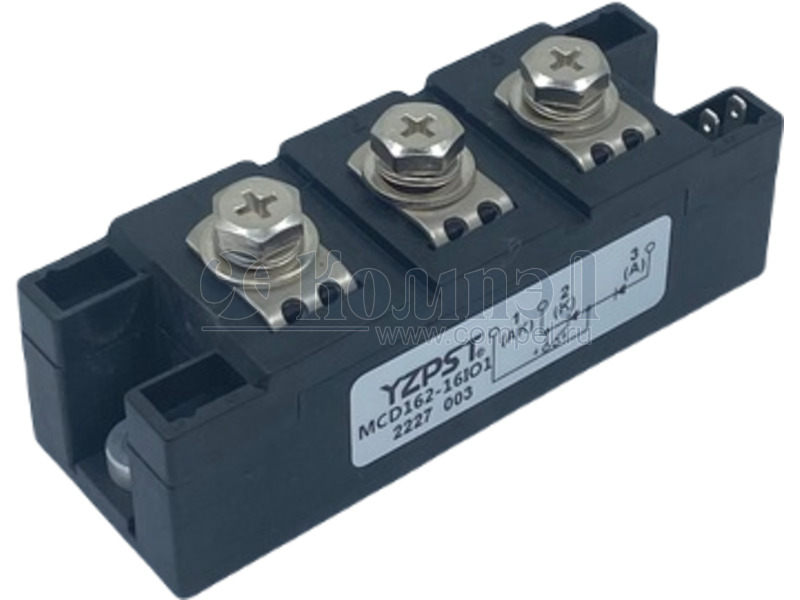

Внешний вид YZPST-MCD162-16IO1

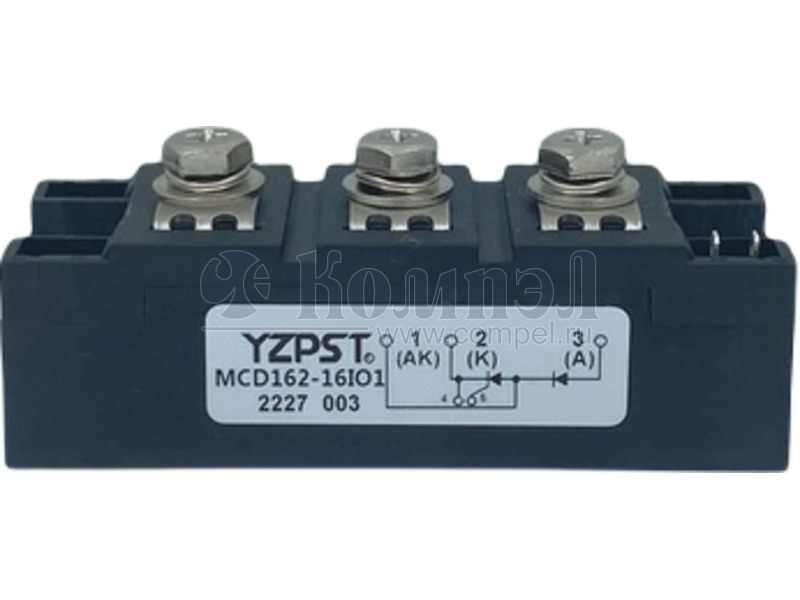

Внешний вид YZPST-MCD162-16IO1

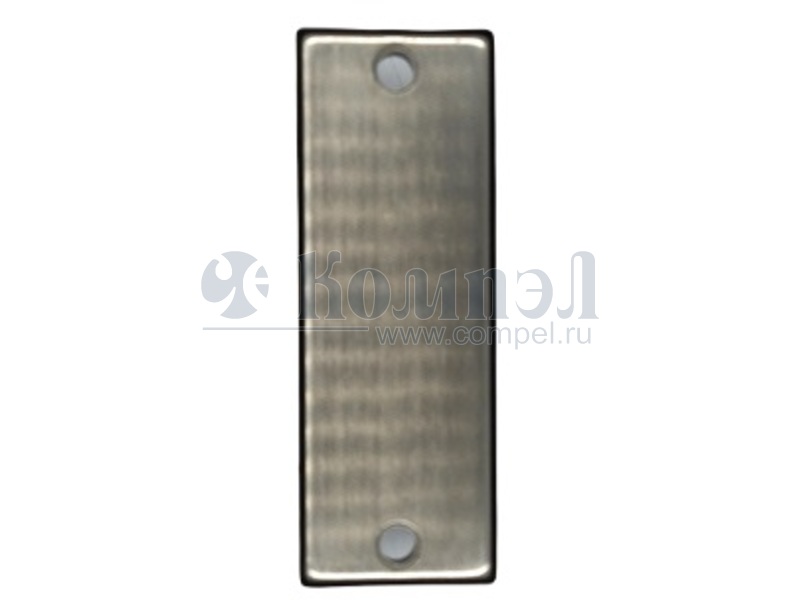

Внешний вид YZPST-MCD162-16IO1

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MT200CB16T2 (YJ)

— на поддоне 32 шт

 — — — — — —
P= YZPST-SKKH162/16E (YZPST)

— 12 шт — — —

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD Thyristo /Diode Modules TYPE: YZPST-MCD162-16io1 Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · · Chip soldered on direct copper bonded AL2O3 ceramic DC motor control AC motor soft starters Temperature control Professional light dimming · Thyristor chip with center gate VDRM/VRRM Tj=25°C 1600 V VRSM Tj=25°C 1700 V Ratings Unit Maximum Ratings Symbol Condition IT(AV) sin. 180; Tc =85°C, 181 A ITRMS sin. 180; Tc =125°C, 300 A ITSM Tvj =45°C; 10 ms 6000 A Tvj =125°C; 10 ms 5100 A I2t Tvj =45°C; 8,3…10 ms 180 kA2S (di/dt)cr non-repetitive 150 A/us Viso A.C. 1s / 1min. 3600/3000 V Tj -40 ~ + 125 °C Tstg -40 ~ + 125 °C 150 g Ratings Unit 10 mA W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM, Tj=125°C VT On-State Current 150A, Tj=25°C 1.109 V VT(TO) Tj=125°C 0.88 V tgd Tj=25°C 2 us tq Tj=100°C 150 us IGT/VGT Tj=25°C 150 / 2.5 mA/V VGD Tj=125°C 0.20 V (dv/dt)cr Tj=125°C 1000 V/us IH Tj=25°C, max. 200 mA IL Tj=25°C, max. 300 mA Rth(j-c) Per Module 0.155 K/W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-MCD162-16IO1

Subject:

Дата модификации: 05.05.2022

Размер: 245.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
