YZPST-MCC312-16IO1

YZPST
YANGZHOU POSITIONING TECH. CO., LTD Dual Thyristor Modules TYPE: YZPST-MCC312-16Io1 Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Rating...
развернуть ▼ свернуть ▲

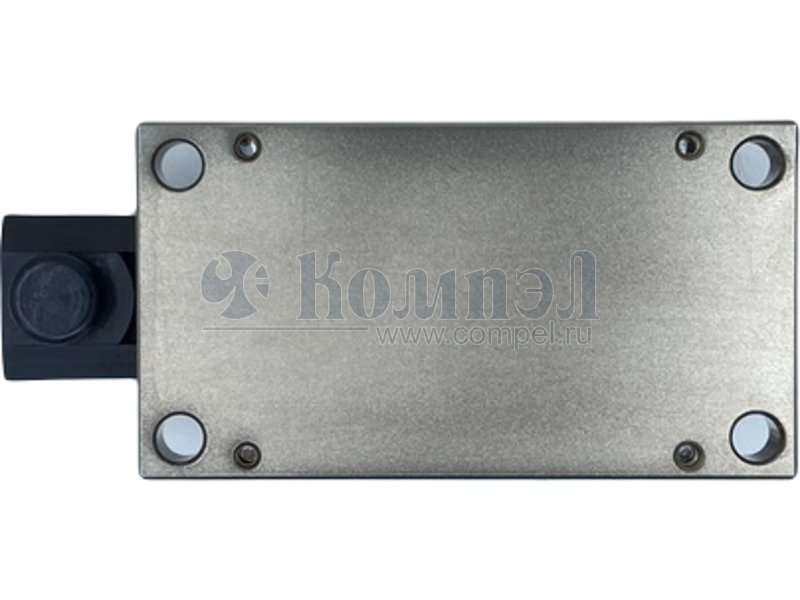

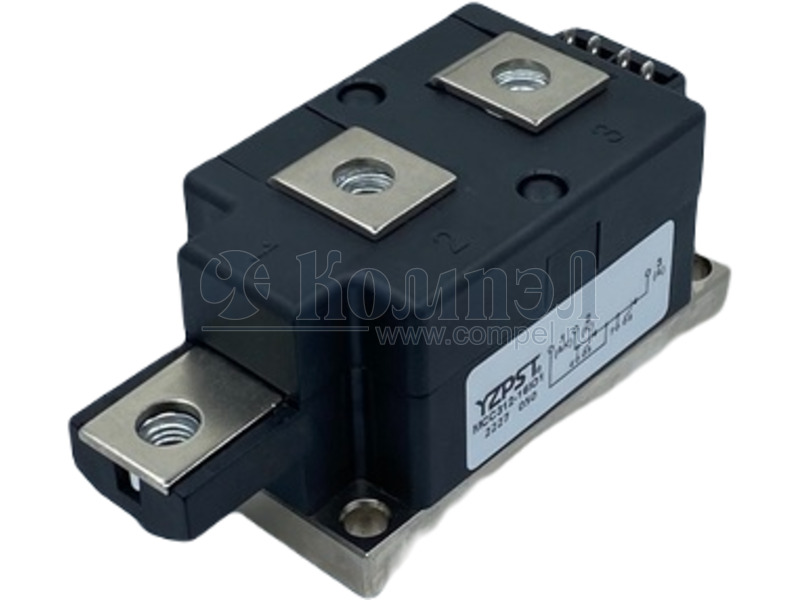

Внешний вид YZPST-MCC312-16IO1
Внешний вид YZPST-MCC312-16IO1
Внешний вид YZPST-MCC312-16IO1
Внешний вид YZPST-MCC312-16IO1

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD Dual Thyristor Modules TYPE: YZPST-MCC312-16Io1 Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV) Single phase，half wave，sin 180° conduction ;TC=85°C 320 A ITRMS Single phase，half wave，sin 180° conduction 520- A ITSM Tj= Tj MAX 8.16 kA It Tj= Tj MAX 332 kA2S VDRM/VRRM Tj= Tj MAX 1600 V di/dt non-repetitive 100 A/us Viso A.C.1minute/1S 3000/3600 V 2 Tj -40 ~ + 140 °C Tstg -40 ~ + 125 °C W About 680 g Ratings Unit 40 mA Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj= Tj MAX VTM On-State Current 600A，Tj=25°C 1.32 V VT(TO) Tj= Tj MAX 0.80 V rT Tj= Tj MAX 0.68 mΩ RK1G1 7-8 Ω RK2G2 7-8 Ω 2 us 200 us 150 / 2.0 mA/V tgd Tj=25°C;VD=0.4VDRM ; ITM=ITAV tq dvD/dt=50V/us; Tj=125°C; ITM=ITAV IGT/VGT Tj=25°C，IT=1A，VD=6V VGD VD=67%VDRM 0.25 V DV/DT VD=67%VDRM 1000 V/us IH Tj=25°C 150 mA IL Tj=25°C 200 mA Rth(j-c) Thermal resistance Junction to case; per module 0.12 K/kW Rth(c-h) Thermal resistance case to heatsink; per module 0.04 K/kW Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-MCC312-16IO1

Subject:

Дата модификации: 05.05.2022

Размер: 233.7 Кб

2 стр.
