YZPST-ETD580N16P60HPSA1

YZPST
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST- ETD580N16P60 Thyristor Diode Modules Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings ...
развернуть ▼ свернуть ▲

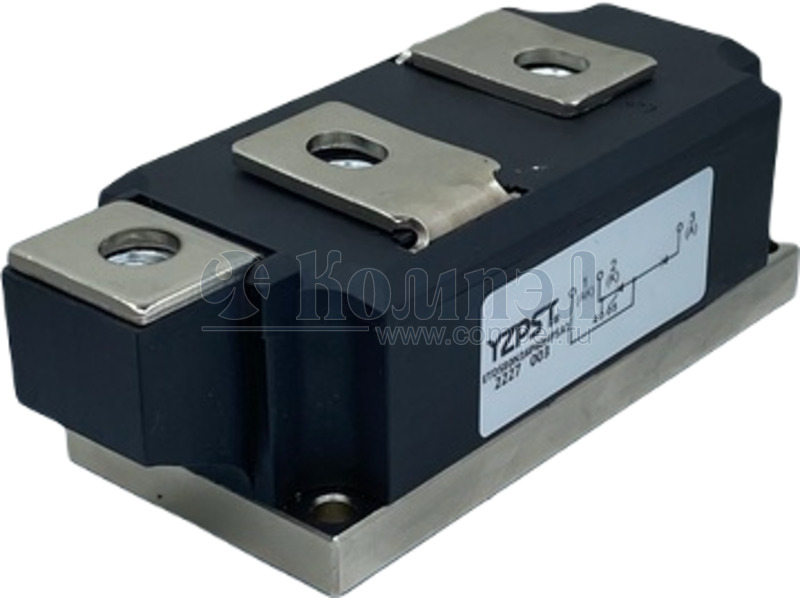

Внешний вид YZPST-ETD580N16P60HPSA1

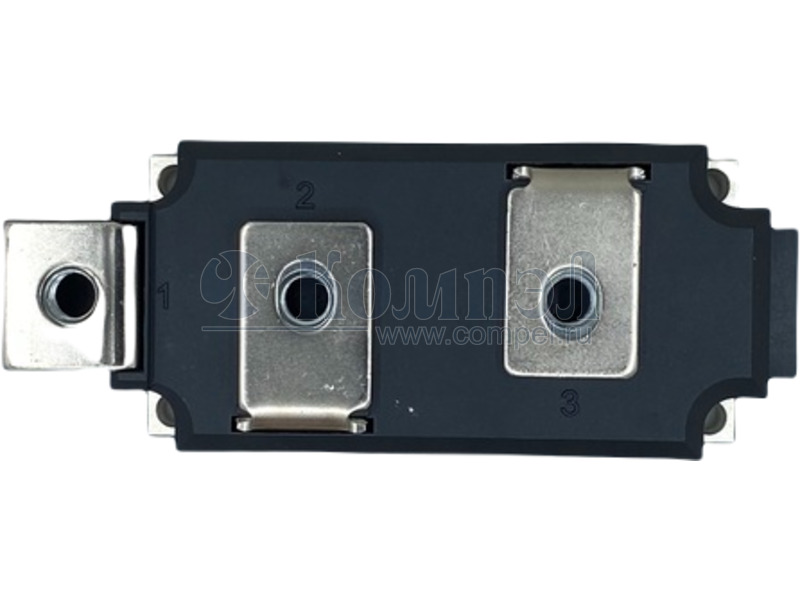

Внешний вид YZPST-ETD580N16P60HPSA1

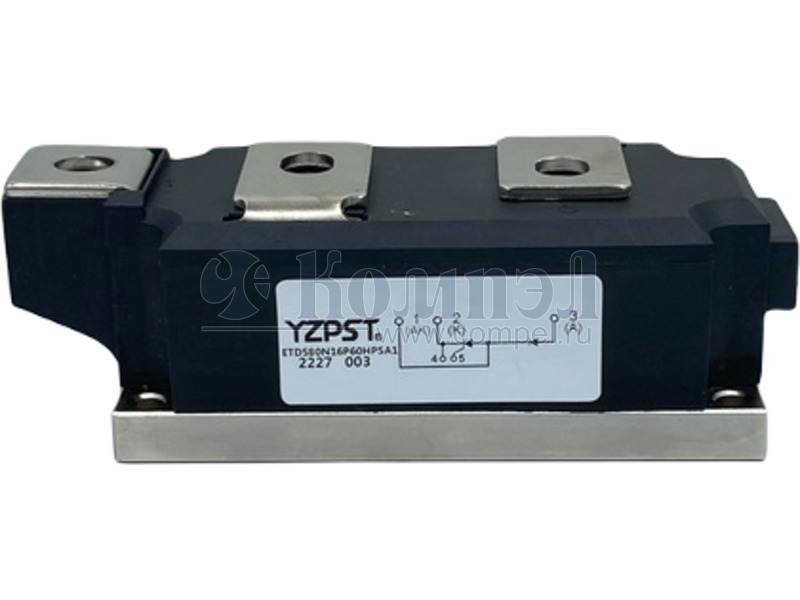

Внешний вид YZPST-ETD580N16P60HPSA1
Внешний вид YZPST-ETD580N16P60HPSA1

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST- ETD580N16P60 Thyristor Diode Modules Features Typical Applications · Heat transfer through aluminium nitride ceramic isolated metal baseplate · DC motor control · Temperature control · Professional light dimming · Precious metal pressure contacts for high reliability · Thyristor with amplifying gate Maximum Ratings Symbol Condition Ratings Unit IT(AV)M Single phase，half wave，sin 180°conduction ;TC=85°C 586 A ITRMSM Single phase，half wave，sin 180°conduction 700 A ITSM Tj= Tj MAX 13.6 kA It Tj= Tj MAX 924.8 kA2S VDRM/VRRM Tj= Tj MAX 1600 V di/dt non-repetitive 200 A/us Viso A.C.1minute/1S 3000/3600 V Tj -40 ~ + 135 °C Tstg -40 ~ + 135 °C 1400 g Ratings Unit 2 W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM，Single phase，half wave，Tj= Tj MAX 110 mA VTM On-State Current 1500A，Tj=135°C 1.43 V VT(TO) Tj= Tj MAX 0.8 V rT Tj= Tj MAX 0.387 mΩ RK1G1 - Ω RK2G2 - Ω 4 us 300 us 250 / 2.0 mA/V tgd Tj=25°C;VD=0.4VDRM ; ITM=ITAV tq dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV IGT/VGT Tj=25°C，IT=1A，VD=6V VGD VD=67%VDRM 0.25 V DV/DT VD=67%VDRM 1000 V/us IH Tj=25°C 300 mA IL Tj=25°C 1500 mA Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-ETD580N16P60HPSA1

Дата модификации: 06.05.2022

Размер: 524.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
