AO4407A

UMW
UMW R AO4407A P-Channel MOSFET General Description D • Latest Advanced Trench Technology • Low RDS(ON) • High Current Capability • RoHS and Halogen-Free Compliant G Product Summary VDS S ID (at VGS=-10V) -30V -14A RDS(ON) (at VGS=-10V) < 11.5mΩ RDS(ON) (at VGS=-4.5V) < 18.5mΩ Absolute Maximum Ratings TA=25°C unless otherwise noted Parameter Drain-Source Voltage Symbol VDS...
развернуть ▼ свернуть ▲

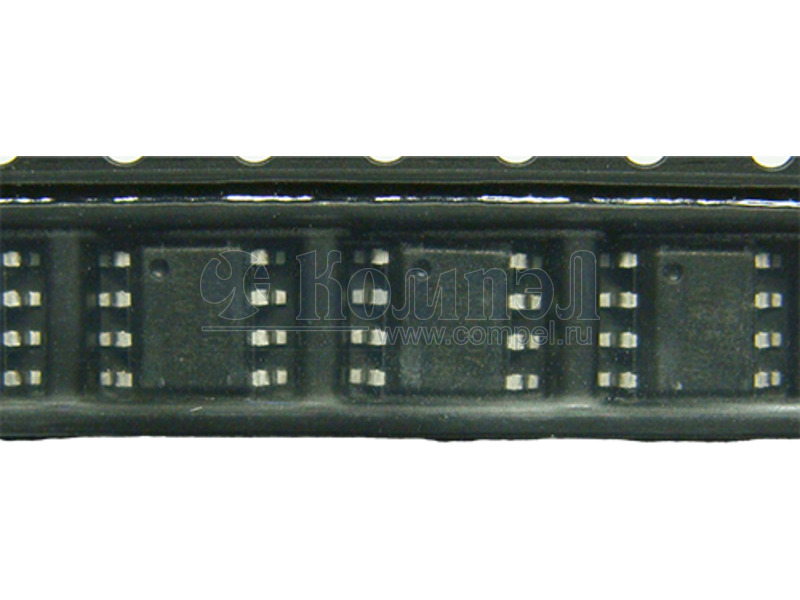

Внешний вид AO4407A

Технические характеристики

показать свернуть
Корпус SOP-8
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора ±
Максимальное напряжение затвора
Заряд затвора
Рассеиваемая мощность
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип Uси Iс(25°C) RDS on Rси (вкл) Uзатв (ном) Uзатв(макс) Qзатв Pрасс Примечание Cзатв Особенности Карточка
товара
P- WMS14P03T1 (WAYON)

SOP8L в ленте 4000 шт

 — — —
P- AO4407 (YOUTAI)

—

 — — — — — — — — — — — —

Файлы 1

показать свернуть
UMW R AO4407A P-Channel MOSFET General Description D • Latest Advanced Trench Technology • Low RDS(ON) • High Current Capability • RoHS and Halogen-Free Compliant G Product Summary VDS S ID (at VGS=-10V) -30V -14A RDS(ON) (at VGS=-10V) < 11.5mΩ RDS(ON) (at VGS=-4.5V) < 18.5mΩ Absolute Maximum Ratings TA=25°C unless otherwise noted Parameter Drain-Source Voltage Symbol VDS Gate-Source Voltage VGS TA=25°C Continuous Drain Current Pulsed Drain Current C Avalanche Current C Avalanche energy Power Dissipation B L=0.1mH TA=25°C C Junction and Storage Temperature Range Thermal Characteristics Parameter Maximum Junction-to-Ambient A Maximum Junction-to-Ambient A D Maximum Junction-to-Lead www.umw-ic.com Steady-State Steady-State V A -11 -56 IAS -33 A 54 mJ EAS 3.1 W 2.0 TJ, TSTG -55 to 150 Symbol t ≤ 10s ±25 IDM PD TA=70°C Units V -14 ID TA=70°C Maximum -30 Typ 31 59 16 RqJA RqJL 1 °C Max 40 75 24 Units °C/W °C/W °C/W UTD Semiconductor Co.,Limited PDF
Документация на AO4407A

UMW AO4407A

Дата модификации: 08.11.2022

Размер: 785.5 Кб

7 стр.

    Публикации 1

    показать свернуть
    31 октября 2022
    статья

    Электронные компоненты UMW для устройств электропитания

    Алексей Васильев (г. Москва) Сложившиеся условия требуют от российских производителей электронных устройств поиска новых поставщиков компонентов. Предпочтительны компании, выпускающие качественные аналоги европейских и американских производителей,... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
