MT570C16DT6

SUNCO
MT570C(A/K)-DT6 Thyristor Modules VRRM / VDRM 1200 to 1800V ITAV 570A Applications Power Converters Lighting Control DC Motor Control and Drives Heat and temperature control     Circuit Features    International standard package High Surge Capability Simple Mounting Module Type TYPE MT570C12DT6 MT570C14DT6 MT570C16DT6 MT570C18DT6 MT570A12DT6 MT570A14DT6 MT570A16DT6 MT570A18DT6 MT5...
развернуть ▼ свернуть ▲

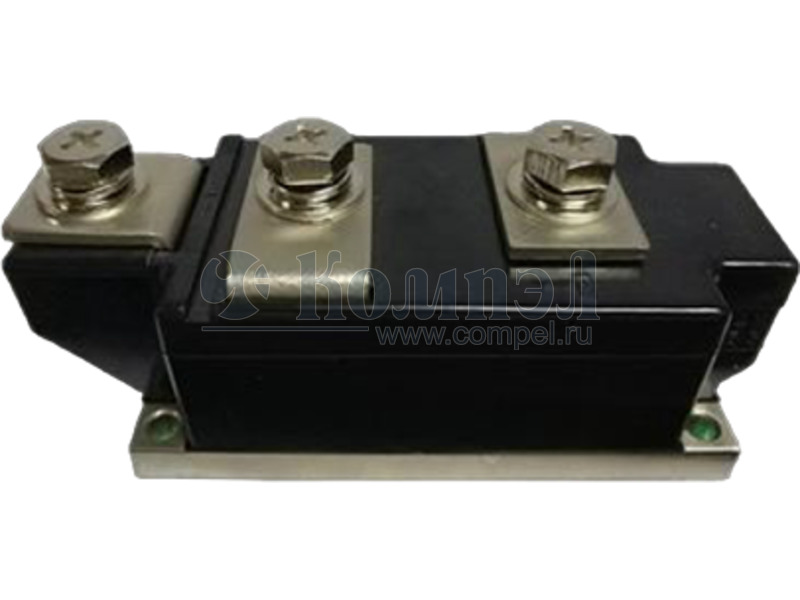

Внешний вид MT570C16DT6
  • Корпус: —
  • Норма упаковки: 10  шт. (на поддоне)

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Карточка
товара
P= YZPST-SKKT570/16E (YZPST)

— в коробках 2 шт

Файлы 1

показать свернуть
MT570C(A/K)-DT6 Thyristor Modules VRRM / VDRM 1200 to 1800V ITAV 570A Applications Power Converters Lighting Control DC Motor Control and Drives Heat and temperature control     Circuit Features    International standard package High Surge Capability Simple Mounting Module Type TYPE MT570C12DT6 MT570C14DT6 MT570C16DT6 MT570C18DT6 MT570A12DT6 MT570A14DT6 MT570A16DT6 MT570A18DT6 MT570K12DT6 MT570K14DT6 MT570K16DT6 MT570K18DT6 VRRM VRSM 1200V 1400V 1600V 1800V 1400V 1600V 1800V 2000V Maximum Ratings Symbol ITAV Conditions Values Sine 180 ;Tc=85℃ 570 o Units A ITSM TVJ =125℃ t=10ms, sine 15000 A i2t TVJ =125℃ t=10ms, sine 1125000 A2s 2500 V -40 to 125 ℃ Visol a.c.50HZ;r.m.s.;1min,Iiso :2mA(MAX) Tvj Tstg -40 to 125 ℃ Mt To terminals(M10) 12±15% Nm Ms To heatsink(M6) 6±15% Nm di/dt TVJ= TVJM ,VDM =2/3VDRM 100 A/us dv/dt TJ= TVJM ,2/3VDRM, linear voltage rise 1000 V/us Module(Approximately) 1650 g Values Units Weight Thermal Characteristics Symbol Rth(j-c) per chip Rth(c-h) per module Conditions 0.065 0.024 1 ℃/W ℃/W www.chinarunau.com PDF
Документация на MT570C18DT6

Microsoft Word - MDS60E-SMSC.doc Keywords:

Дата модификации: 06.09.2023

Размер: 874.9 Кб

3 стр.
