MT200C16T2

SUNCOYJ
MT200C-T2 RoHS COMPLIANT Thyristor Modules VRRM / VDRM 800 to 1800V ITAV 200A Applications Power Converters Lighting Control DC Motor Control and Drives Heat and temperature control     Circuit 1 2 3 Features 6 7    5 4    International standard package High Surge Capability Glass passivated chip Simple Mounting Heat transfer through aluminum oxide DBC ceramic isolated ...
развернуть ▼ свернуть ▲

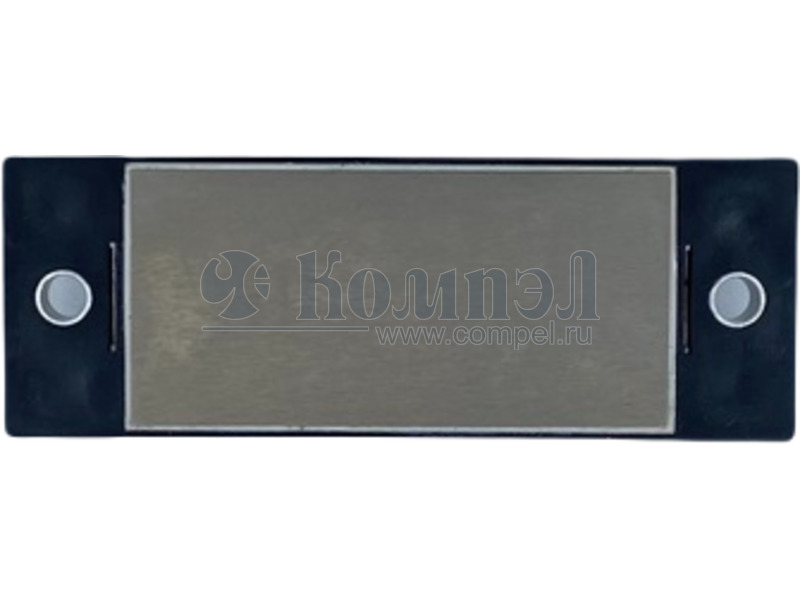

Внешний вид MT200C16T2

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= YZPST-MCC162-16IO1 (YZPST)

— 10 шт — — —
P= YZPST-SKKT162/12E (YZPST)

— в коробках 12 шт — — —
P= YZPST-SKKT162/16E (YZPST)

— 12 шт — — —

Файлы 1

показать свернуть
MT200C-T2 RoHS COMPLIANT Thyristor Modules VRRM / VDRM 800 to 1800V ITAV 200A Applications Power Converters Lighting Control DC Motor Control and Drives Heat and temperature control     Circuit 1 2 3 Features 6 7    5 4    International standard package High Surge Capability Glass passivated chip Simple Mounting Heat transfer through aluminum oxide DBC ceramic isolated metal baseplate UL recognized applied for file no. E360040 Module Type TYPE VRRM VRSM MT200C08T2 MT200C12T2 MT200C16T2 MT200C18T2 800V 1200V 1600V 1800V 900V 1300V 1700V 1900V Maximum Ratings Symbol Conditions ITAV Sine 180o;Tc=85℃ Values Units 200 A ITSM TVJ =45℃ t=10ms, sine TVJ =125℃ t=10ms, sine 5500 5000 A i2t TVJ =45℃ t=10ms, sine TVJ =125℃ t=10ms, sine 151000 125000 A2s Visol a.c.50HZ;r.m.s.;1min 3000 V Tvj -40 to 130 ℃ Tstg -40 to 125 ℃ Mt To terminals(M6) 5±15% Nm Ms To heat sink(M6) 5±15% Nm di/dt TVJ= TVJM , 2/3VDRM ,IG =500mA Tr<0.5us,tp>6us 200 A/us dv/dt TJ= TVJM ,2/3VDRM, linear voltage rise 1000 V/us a Maximum allowable acceleration 50 m/s2 Weight Module(Approximately) 165 g Symbol Conditions Values Units Rth(j-c) per thyristor / per module 0.16/0.08 ℃/W Rth(c-s) per thyristor / per module 0.1/0.05 ℃/W Thermal Characteristics S-M040 Rev.2.1, 12-Feb-22 www.21yangjie.com 1 PDF
Документация на MT200C16T2

Microsoft Word - MDS60E-SMSC.doc

Дата модификации: 14.02.2022

Размер: 354.6 Кб

4 стр.

    Публикации 1

    показать свернуть
    26 апреля 2023
    новость

    Силовое электрооборудование для транспорта (материалы вебинара)

    18 апреля состоялся вебинар из серии «Силовая электроника», посвященный применениям в транспортной сфере, который был организован в первую очередь для инженеров и разработчиков силовой преобразовательной техники. До недавнего времени трудно было... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
