SK016M0033B2F-0511

Yageo
Конденсатор алюминиевый 16 В x 33 мкФ ±20%, Radial, -40...85 °C, 2000 ч
развернуть ▼ свернуть ▲

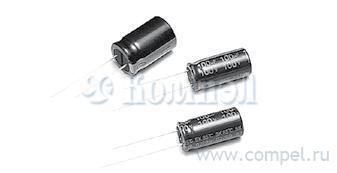

Изображение серии SK
Внешний вид серии SK



Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Температура рабочая
Срок службы
Диаметр корпуса
Высота корпуса
Способ монтажа
Шаг между выводами
Ток пульсаций низких частот
Применение
Диаметр x Высота 5×5×11 мм
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Температура рабочая Срок службы Диаметр Высота Способ монтажа Шаг ESR Импеданс Ток пульсаций НЧ Ток пульсаций ВЧ Применение Примечание Карточка
товара
P- SH016M0033B2F-0511 (YAG)

— 500 шт

 — —
A+ ECEA1CN330U (PAN)

TOCAN2 200 шт — — — —
A+ JRB1C330M02000500110000B (JB)

— 1 шт конденсатор алюминиевый Radial 33 мкФ 16 В -40...105 °C 2000 ч — — — — — — —
A+ ECA1CM330 (PAN)

— 200 шт — — — —
A+ JRB1E330M02000500110000B (JB)

— конденсатор алюминиевый Radial 33 мкФ 25 В -40...105 °C 2000 ч — — — — — — —
A+ SK016M330D11PKKKS00R (SUSCON)

— — — — — — —
A+ HG025M330D11TKKKSOOR (SUSCON)

— 1 шт — — — — — — — — —
A+ ECEA1CKA330 (PAN)

TOCAN2 200 шт

 — — — —
A+ ECEA1CKA330B (PAN)

TOCAN2 2000 шт

 — — — —
A+ ECEA1CKA330I (PAN)

TOCAN2 2000 шт

 — — — —
A+ ECEA1CKS330 (PAN)

TOCAN2 200 шт

 — — — —
A+ EEAGA1C330B (PAN)

— 2000 шт — — — —
A+ SK025M0033B2F-0511 (YAG)

— 500 шт конденсатор алюминиевый Radial 33 мкФ 25 В -40...85 °C 2000 ч — — —
A+ ECEA1EKS330 (PAN)

TOCAN2 200 шт

 — — — —
A+ ECEA1EKA330 (PAN)

TOCAN2 200 шт

 — — — —
A+ EEAGA1E330B (PAN)

— 2000 шт — — — —
A+ EEAGA1E330 (PAN)

— 200 шт — — — —
A+ ECEA1EN330U (PAN)

TOCAN2 200 шт — — — —
A+ EEAGA1C330H (PAN)

— 2000 шт — — — —
A+ ECEA1EN330UB (PAN)

TOCAN2 2000 шт — — — —
A+ EEAGA1C330 (PAN)

— 200 шт — — — —
A+ ECEA1EKS330I (PAN)

TOCAN2 2000 шт

 — — — —
A+ ECEA1EKS330B (PAN)

TOCAN2 2000 шт

 — — — —
A+ EEAGA1E330H (PAN)

— 2000 шт — — — —

Сопутствующие товары 19

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара
CA45-C016K336T (XIANGYEE)

TANT60322860X32X28MM в ленте 500 шт

 TANT60322860X32X28MM —
CA45-C020K336T (XIANGYEE)

TANT60322860X32X28MM в ленте 500 шт

 TANT60322860X32X28MM —
CA45-D016K336T (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45-D020K336T (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45-D025K336T (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45L-D025K336TE300 (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45-B016K336T (XIANGYEE)

TANT35281935X28X19MM в ленте 2000 шт

 TANT35281935X28X19MM —
16TQC33MYFB (PAN)

— в ленте 2000 шт — —
CA45-B016M336T (XIANGYEE)

TANT35281935X28X19MM 100 шт

 TANT35281935X28X19MM —
CA45-C016M336T (XIANGYEE)

TANT60322860X32X28MM

 TANT60322860X32X28MM —
CA45-C020M336T (XIANGYEE)

TANT60322860X32X28MM

 TANT60322860X32X28MM —
CA45-D016M336T (XIANGYEE)

TANT73433173X43X31MM

 TANT73433173X43X31MM —
CA45-D020M336T (XIANGYEE)

TANT73433173X43X31MM

 TANT73433173X43X31MM —
CA45-D025M336T (XIANGYEE)

TANT73433173X43X31MM 1 шт

 TANT73433173X43X31MM —
CA45-E025K336T (XIANGYEE)

TANT73434373X43X43MM

 TANT73434373X43X43MM —
CA45-E025M336T (XIANGYEE)

TANT73434373X43X43MM

 TANT73434373X43X43MM —
CA45L-C016K336TE500 (XIANGYEE)

TANT60322860X32X28MM в ленте 500 шт

 TANT60322860X32X28MM —
CA45L-C016M336TE500 (XIANGYEE)

TANT60322860X32X28MM

 TANT60322860X32X28MM —
CA45L-C020K336TE600 (XIANGYEE)

TANT60322860X32X28MM

 TANT60322860X32X28MM —

Файлы 3

показать свернуть
MINIATURE & POLYMER ORDERING CODE SK 063 M 0330 A 5 S - Series Name 1019 Case Size 2 Digits Voltage Capacitance Rubber 3 Digits 006 = 6.3 V 010 = 10 V 063 = 63V 100 = 100 V 450 = 450 V 4 Digits 0R10 = 0.1 µF 1R00 = 1 µF 0010 = 10 µF 0330 = 330 µF 1000 = 1000 µF 10K0 = 10000 µF 100K = 100000 µF 1 Digit F = Flat Rubber S = Rubber Stand-off (GRY) H= -40˚C~+105˚C (Special request operation temp.) Flat Rubber Tolerance 4 Digits 0407 = 0511 = 1019 = 1625 = 1836 = 2240 = 04 x 07 05 x 11 10 x 19 16 x 25 18 x 36 22 x 40 Pitch 1 Digit K = ±10% M = ±20% H = -5% ~ +20% V = -10% ~ +20% Q = -10% ~ +30% 1 Digit 1 = 1.5 mm 2 = 2.0 mm 3 = 3.5 mm 5 = 5.0 mm 7 = 7.5 mm H = 2.6 mm P = 10.0 mm Z = 2.5 mm Package 1 Digit A = Taped / Box (Ammo) B = Bulk C = Lead Cut / Bulk (Shape A) D = Form & Crimp / Taping F = Form & Lead Cut / Bulk (Shape B) K = Form & Lead Cut & Crimp / Bulk (Shape C) L = Lead Cut & Crimp / Bulk (Shape D) J = Lead Cut & Crimp / Bulk (Shape E) V = Horizonted / Bulk (Shape V) 1 Digit - = No Lead Cut / Standard 1 = Lead Cut Length 5.0 ± 0.2 mm 2 = Lead Cut Length 4.5 ± 0.2 mm 3 = Lead Cut Length 4.2 ± 0.2 mm 4 = Lead Cut Length 4.7 ± 0.2 mm 5 = Lead Cut Length 8.0 ± 0.2 mm 7 = Lead Cut Length 15.0 ± 0.5 mm 8 = 9 = J = L = M= Q= V = W= H = D = R = Lead Cut Length 10.0 ± 0.2 mm Lead Cut Length 3.5 ± 0.3 mm Lead Cut Length 3.1 ± 0.2 mm Lead Cut Length 3.3 ± 0.2 mm Lead Cut Length 3.7 ± 0.2 mm Lead Cut Length 7.0 ± 0.2 mm Lead Cut Length 2.8 ± 0.2 mm Lead Cut Length 4.0 ± 0.2 mm Heigh Limited ± 0.5 mm Dimenstion Limited ± 0 mm High Ripple Current 11 PDF
Документация на серию SK

Дата модификации: 15.11.2021

Размер: 84 Кб

1 стр.

Yageo corporation ELECTROLYTIC CAPACITORS SK [ For General ] Miniature Aluminum Electrolytic Capacitors 85°C Single-Ended Lead Aluminum Electrolytic Capacitors Electrical Characteristics Operating Temperature Range : -40 ~ +85°C / -25 ~ +85°C Rated Voltage Range : 6.3 ~ 100V / 160 ~ 450V Rated Capacitance Range : 0.1 ~ 22000µF / 0.47 ~ 470µF Capacitance Tolerance : -20 ~ +20% at 120Hz, 20°C description DC Leakage Current (µA) : I = 0.01CV (μA) or 3μA / I = 0.03CV (μA) + 10μA whichever is greater. (After Rated Voltage Applied for 2 Minutes ) Dissipation Factor W V (V) : 6.3 10 16 25 35 50 63 100 160 ~ 250 350 ~ 450 D.F (%) : 24 20 16 14 12 10 10 10 20 24 For capacitors whose capacitance exceeds 1000µF. The value of DF(%) is increased by 2% for every addition of 1000µF. Endurance : After the rated voltage has been applied at 85°C for 2000 hours, the capacitors shall meet following requirements. (a) Capacitance Change : Within 20% of Initial Value (b) Dissipation Factor : 200% or Less of Initial Specified Value (c) Leakage Current : Initial Specified Value or Less Shelf Life : After have been placed at 85°C without voltage applied for 1000 hours the capacitors shall meet following requirements. (a) Capacitance Change : Within 20% of Initial Value (b) Dissipation Factor : 200% or Less of Initial Specified Value (c) Leakage Current : Initial Specified Value or Less Lower-cost capacitors suitable for high density printed circuit boards. Very high volumetric efficiency Ideally suited for general purpose applications, decoupling bypass, and filtering circuit in entertainment electronics. Featuring high CV products with moderate cost MULTIPLIER FOR RIPPLE CURRENT Frequency Coefficient FREQUENCY (Hz) 120 300 1K 10K~100K 6.3~100V Below~68µF 1.00 1.20 1.30 1.50 6.3~100V 100~680µF 1.00 1.10 1.15 1.20 6.3~110V 1000~22000µF 1.00 1.05 1.10 1.15 160~450V Below~220µF 1.00 1.25 1.40 1.40 160~450V 220µF Above 1.00 1.10 1.13 1.13 Temperature Coefficient TEMPERATURE (°C) 50 70 85 FACTOR 1.30 1.15 1.00 diagram of dimensions dø 0.45 0.5 Dimensions: mm Rubber Stand-off Vinyl Sleeve (P.V.C) Rubber End Seal 0.6 L 7.5 10.0 0.8 Rubber End Seal Vinyl Sleeve (P.V.C) L ≤ 16 L + 1.5Max. L > 16 L + 2Max. Dø = 8 & 10 L + 2.5Max. 0.4Max. 15Min. 5Min. F±0.5 F 1.5 2.0 2.5 3.5 5.0 F±0.5 Dø 4.0 5.0 6.3 8.0 10.0 12.0 13.0 16.0 18.0 22.0 D±0.5 Dø < 20 Dø + 0.5 Dø ≥ 20 Dø + 1 L 15Min. 5Min. D±0.5 PDF
Документация на серию SK

Дата модификации: 24.08.2011

Размер: 180 Кб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
