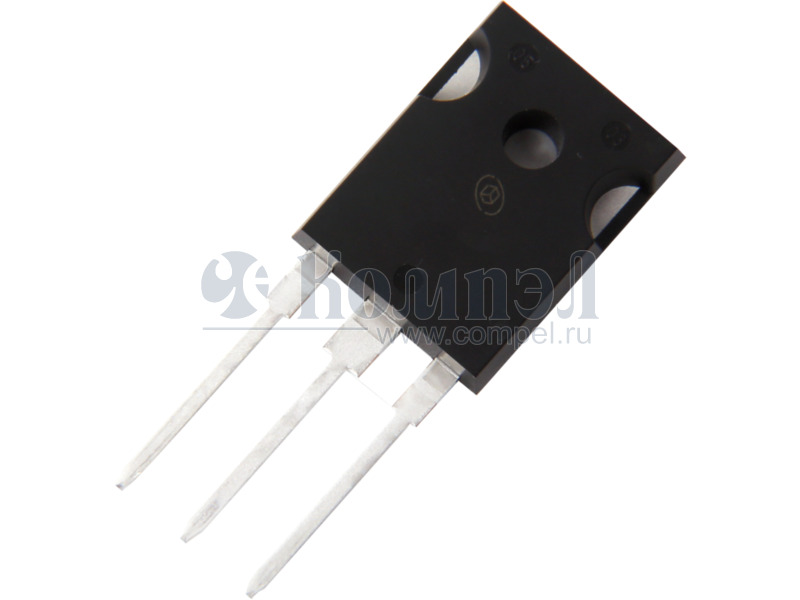

WSRSIC020065NP8

WAYON
Диод выпрямительный 2, общий катод на напряжение до 650 В, ток до 20 А , производства WAYON (WAYON)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус TO2473
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Особенности
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= YJD106520NQG2 (YJ)

—

 — — — — — — — — — — —
P= G3S06516B (GPT)

TO2473 в линейках 200 шт — — — —
P= WSRSIC016065NPS (WAYON)

— 30 шт

 — — — — — — — — — — —
P= G4S06520BT (GPT)

TO2473 в линейках 30 шт — — — —

Файлы 1

показать свернуть
Document: W16010049 Rev: A WSRSIC020065NP8 SILICON CARBIDE SCHOTTKY DIODE Features  20A Silicon Carbide Schottky Diode  Excellent high temperature stability  Low forward voltage  High forward surge capability  175℃ Operating Junction Temperature  Reduced temperature dependence Mechanical Data  Case: TO-247-3L Absolute Maximum Ratings（Tc=25℃ Unless otherwise specified） Parameter Symbol Value Unit Repetitive Peak Reverse Voltage VRRM 650 V Surge Peak Reverse Voltage VRSM 650 V VR 650 V DC Blocking Voltage 10 Maximum Average Forward Rectified Current at TC =149°C Per leg A IF 20 Maximum Average Forward Rectified Current at TC =149°C Total device Surge(Non-Repetitive)Forward Current @ Tp=10ms Half Sine Wave TC=25℃ Per leg IFSM 100 A Power Dissipation TC=25℃ Ptot 100 W Rθ(J-C) 1.5（Typ.） ℃/W -40 ~ +175 ℃ Thermal Resistance(between Junction and Case) Junction and Storage Temperature Electronics Characteristics（Tc=25℃ TJ TSTG Unless otherwise specified&Per Leg） Parameter Symbol Maximum Instantaneous Forward Voltage @IF=10A TJ=25℃ Typ. Max. 1.38 1.75 1.89 / V VF Maximum Instantaneous Forward Voltage @IF=10A TJ=175℃ ©2021 WAYON Corporation www.way-on.com Unit 1/4 PDF
Документация на WSRSIC020065NP8

WS05MF through WS24MF Keywords:

Дата модификации: 24.04.2023

Размер: 450.6 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
