VEC3R0107QG

VINATech
Ионистор, 3,0 В, 100 Ф, 22x45 мм с выводами Snap-In EDLC 3.0V 100F
развернуть ▼ свернуть ▲

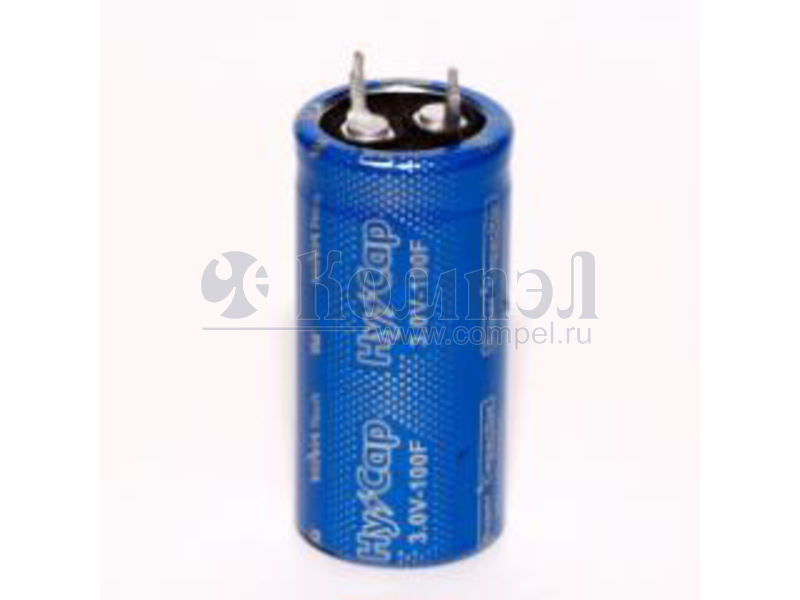

Внешний вид VEC3R0107QG

Технические характеристики

показать свернуть
Рабочее напряжение
Номинальная ёмкость
Эквивалентное последовательное сопротивление
Монтаж
Шаг между выводами
Рабочая температура
Размер ø22 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
3.0V 100F (2245) Features EDLC (Electric Double Layer Capacitor) - High Power Density (Low ESR) - Over 500,000 cycle life (semi-permanent) - Higher energy density compared with 2.7V caps - RoHS compliant Drawing D (Φ) 22 +1.5 Max L (mm) 45 ±2.0 Z (mm) 6.0 ±1.0 P (mm) 10.0 ±0.2 Specification Item Characteristics Product series EDLC Rated Voltage (VR) 3.0V Operating Temperature -40 ~ +65℃ Capacitance Tolerance -10 ~ +30% After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. High Temperature Load Life Cycle Life Characteristics Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value 85℃ Temperature Max. 2.4V Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 2 Years No Electrical Charge, Temperature below 70℃ (△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value) Shelf Life Part Number Rated Voltage (V) Capacitance (F) AC(1㎑) VEC 3R0 107 QG 3.0 100 6 Leakage Current (㎃, 72hr) Size (mm) DC Max. Current (A) 10 75.0 0.300 22 x 45 ESR (mΩ) * Max. Current : 1 sec. discharge to 1/2VR VINATech Co., Ltd. Tel : +82 63 715 3020 DxL Version 9.2 2019.02.21. E-mail : hycap@vina.co.kr Web : www.vina.co.kr PDF
Документация на VEC3R0107QG

PowerPoint 프레젠테이션

Дата модификации: 25.02.2019

Размер: 217 Кб

1 стр.

EDLC 3.0V 100F FEATURES Electric double layer capacitor Higher power density with ultra low ESR Semi-permanent, quick charge and discharge than batteries Suitable for short-term peak power assistance application UL and ISO/TS certificated, RoHS compliant Radial design with 2-pin snap-in terminal type 2015-12-01 DIMENSIONS Dimensions in mm L ± 2.0 Z ± 1.0 45.0 6.0 D +1.5 Max Φ22.0 Dimens P ± 0.2 10.0 This drawing is not to be scaled. SPECIFICATIONS Rated Voltage, VR Rated Capacitance AC ESR 1kHz (V) (F) (mΩ) (mΩ) (A) (㎃) (J) (mm) (g) VEC 3R0 107 QG 3.0 100. 6.00 * Maximum Current: 1 second discharge to ½ ·V R 10.00 75. 0.300 450.0 22.0 x 45.0 20.0 Part Number DC IR Maximum Current Leakage Current Stored Energy Dimension DxL Weight * Leakage Current: After 72hours at VR and 25℃ 2015-12-01 09:03:33 Item Characteristics Rated Voltage(VR) 3.0V Capacitance Tolerance -10 ~ 30% Remarks |Δcap| ≤ 30% of initial value at 25℃ Operating Temperature (Tmin ~ Tmax) -40 ~ +65℃ Storage Temperature -40 ~ 70℃ |ΔESR| ≤ 100% of specified value at 25℃ After 1,000 hours application of VR at Tmax |Δcap| ≤ 30% of initial value at 25℃ Cycle Life 500,000 cycles |ΔESR| ≤ 100% of specified value at 25℃ Cycles from VR to ½ ·VR under constant current at 25℃ |Δcap| ≤ 10% of initial value at 25℃ Shelf Life 2 years |ΔESR| ≤ 50% of specified value at 25℃ Without electrical charge under Tmax Tel: +82-31-455-3064 E-mail: hycap@vina.co.kr Web: www.vina.co.kr Design and specifications are subjected to change without notice. version 9.1 on November 23, 2015 PDF
Документация на VEC3R0107QG

Дата модификации: 01.12.2015

Размер: 191.4 Кб

1 стр.
