TTP223-BA6

Tontek
Preliminary TTP223-BA6 TTP223N-BA6 TonTouchTM 1 KEY TOUCH PAD DETECTOR IC GENERAL DESCRIPTION The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touch pad detector IC which offers 1 touch key. The touching detection IC is designed for replacing traditional direct button key with diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application. ...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип датчика
Количество входов
Напряжение питания
Температура рабочая
Размер 2.9×2.85×0.95 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип датчика Интерфейс Количество входов Разрешение Напряжение питания Температура рабочая Карточка
товара
P= PT2041AT6 (PINTENG)

SOT236 в ленте 3000 шт

 — —

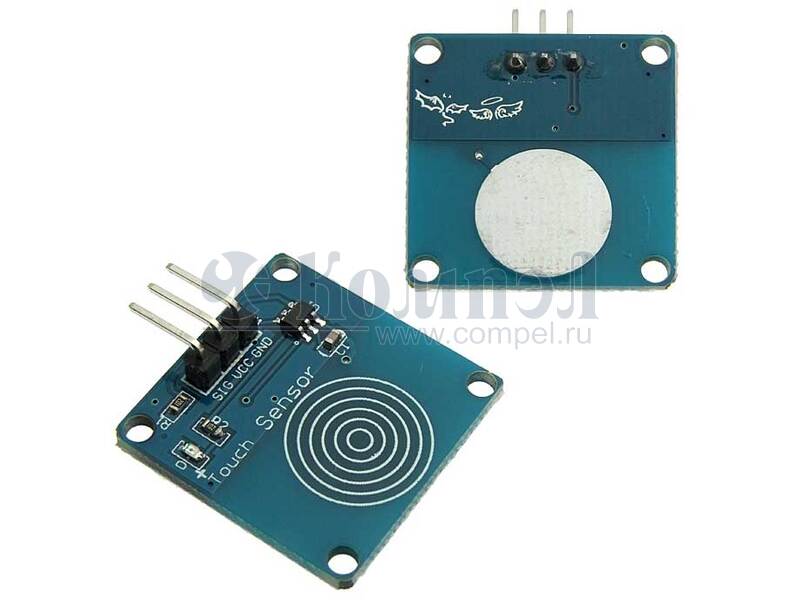

F~ TTP223B Digital Touch-Sensor (RUICHI)

— 1 шт — — — — — —

Файлы 1

показать свернуть
Preliminary TTP223-BA6 TTP223N-BA6 TonTouchTM 1 KEY TOUCH PAD DETECTOR IC GENERAL DESCRIPTION The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touch pad detector IC which offers 1 touch key. The touching detection IC is designed for replacing traditional direct button key with diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application. FEATURES ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ Operating voltage 2.0V~5.5V Operating current @VDD=3V, no load At low power mode typical 1.5uA, maximum 3.0uA The response time max 220mS at low power mode @VDD=3V Sensitivity can adjust by the capacitance(0~50pF) outside Stable touching detection of human body for replacing traditional direct switch key Provides Low Power mode Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output All output modes can be selected active high or active low by pad option(AHLB pin) After power-on have about 0.5sec stable-time, during the time do not touch the key pad, And the function is disabled Auto calibration for life At low power mode the re-calibration period is about 4.0sec normally, When key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. But the stability of TTP223N-BA6 is worse than TTP223-BA6’s. APPLICATION ƒ ƒ 09’/11/30 Wide consumer products Button key replacement Page 1 of 8 Ver : 2.1 PDF
Документация на TTP223-BA6

Дата модификации: 07.12.2023

Размер: 220.7 Кб

8 стр.

    Публикации 1

    показать свернуть
    25 октября 2023
    новость

    Датчики касания PT2041AT6 и TTP223-BA6 для реализации простой сенсорной кнопки

    На склад КОМПЭЛ поступили микросхемы датчиков касания производства китайских компаний: PT2041AT6 (PinTeng); TTP223–BA6 (Tontek). Эти простые микросхемы позволяют добавить в устройство сенсорную кнопку управления. К их достоинствам... ...читать
