CR75NP221KC

SUMIDA Co.
Дроссель 220 мкГн ±10%, 490 мА
развернуть ▼ свернуть ▲

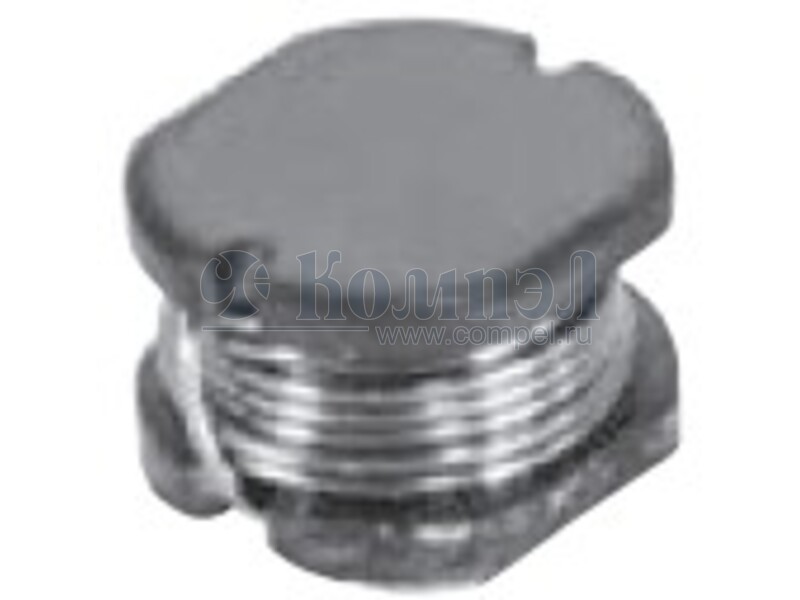

Фотография серии CR75
Чертеж серии CR75
Footprint серии CR75


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 7.8×7×5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CD75T125NP-221KC (SUMIDA)

— — — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CR75 Description • Ferrite drum core construction. • Magnetically unshielded. • L W H: 8.1 7.3 5.5 mm Max. • Product weight: 0.73g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Environmental Data • Operating temperature range: -40 +100 (including coil’s self temperature rise) +100 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. ℃～ ℃ ℃～ ℃ ℃ Dimension - [mm] 7.0±0.3 5.0±0.5 4.7 3 . 0 ± 8 . 7 4. 2 8. 7 3. 4 Land pattern and Schematics - [mm] 5.5 PART OF ELECTRODE 0. 2 R1.0 10 μH～470μH × × .08 Packaging • Carrier tape and reel packaging • 12.9”diameter reel • 1000pcs per reel Applications • Ideally used in A/V equipment, LCD TV, DSC/DVC, Game Machine, DVC, HDD, Notebook PC, etc as DC-DC converter inductors. PART OF SILK SCREEN 1.2 μH～8.2μH Page 1 of 6 Revised: 23-Aug-12 PDF
Документация на CR75NP-100KC

Microsoft PowerPoint - CR75

Дата модификации: 23.08.2012

Размер: 294.2 Кб

6 стр.

POWER INDUCTORS <SMD Type: CR Series> Type: CR75 ◆ Product Description ・8.1×7.3mm Max.(L×W), 5.5mm Max. Height. ・Inductance Range: 1.2～470μH ・Rated current range: 0.34～6.0A ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Ideally used in A/V equipment, LCD TV,DSC/DVC, Game Machine, DVC, HDD, Notebook PC, etc as DC-DC Converter inductors. ・RoHS Compliance ◆ Dimensions (mm) 4.3 7.8 2.4 4.7 5.0±0.5 7.8±0.3 7.0±0.3 ◆ Land Pattern (mm) 5.5 R1.0 8.0 2.0 PA R T O F ELECTRODE P A RT OF SI L K S C RE E N Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CR75

Дата модификации: 08.12.2006

Размер: 159.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
