CDRH104NP-220MC

Sumida
Дроссель 22 мкГн ±20%, 1.65 А
развернуть ▼ свернуть ▲
Фотография серии CDRH104

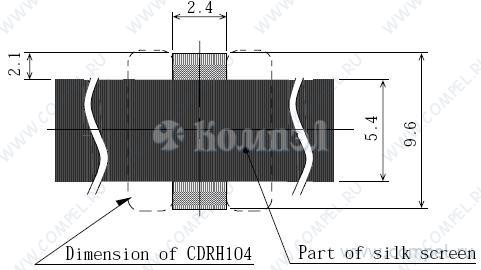

Footprint серии CDRH104

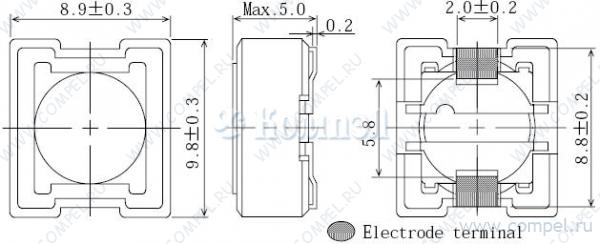

Чертеж серии CDRH104


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Размер 10.1×9.2×5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 17

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ ETQP4M220YFP (PAN)

SMD2 в ленте 1000 шт — — — — — — — —
A+ CDR7D43MNNP-220NC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 1.5 А; Индуктивность: 22 мкГн; Допуск: ±25%; Насыщение: 2.85 А; Перегре... — — — — — — — — — —
A+ CDRH103RNP-220NC-B (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 22+/-30% мкГн. В корпусе SMD размер 10,5x10,3x3,1, Ток насыщения ... — — — — — — — — —
A+ CDRH104RNP-220NC (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 22+/-30% мкГн. В корпусе SMD размер 10,5x10,3x4,0, Ток насыщения ... — — — — — — — — —
A+ CDRH105RNP-220NC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 2.9 А; Индуктивность: 22 мкГн; Допуск: ±30%; Насыщение: 2.95 А; Перегре... — — — — — — — — —
A+ CDRH124NP-220MC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 22+/-20% мкГн. В корпусе SMD размер 12,3x12,3x4,5, Ток насыщения ... — — — — — — — — — —
A+ CDRH125NP-220MC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 22+/-20% мкГн. В корпусе SMD размер 12,3x12,3x6,0, Ток насыщения ... — — — — — — — — — —
A+ CDRH8D28NP-220NC (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 22+/-30% мкГн. В корпусе SMD размер 8,3x8,3x3,0, Ток насыщения 1.6 A — — — — — — — — —
A+ CDRH8D43NP-220NC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 1.8 А; Индуктивность: 22 мкГн; Допуск: ±30%; Насыщение: 2.6 А; Перегрев... — — — — — — — — —
A+ CDR105NP-220MC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 1.71 А; Индуктивность: 22 мкГн; Допуск: -1.333333333; Корпус: SMD; Отве... — — — — — — — — — —
A+ MWLA0603S-220MT (SUNLORD)

—

 — — —
A+ MWSA0603S-220MT (SUNLORD)

— в ленте 1400 шт

 — — —
A+ ETQP3M220HFN (PAN)

— 2000 шт — — — — — — — —
A+ ETQP3M220KVN (PAN)

SMD2 4000 шт — — — — — — — —
A+ ETQP4M220YFN (PAN)

— в ленте 1000 шт — — — — — — — —
A+ CDRH8D38NP-220NC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 2 А; Индуктивность: 22 мкГн; Допуск: ±30%; Насыщение: 2.3 А; Перегрев: ... — — — — — — — — —
A+ CDRH8D43HPNP-220NC (SUMIDA)

— 500 шт Дроссель - Ток: 1.5 А; Индуктивность: 22 мкГн; Допуск: ±30%; Насыщение: 3 А; Перегрев: ... — — — — — — — — —

Файлы 2

показать свернуть
Power Inductors <SMD Type: CDRH Series> Type: CDRH104 ◆ Product Description × × ・Inductance range: 10～470μH. ・Rated current range: 0.36～2.4A. ・10.1 9.2mm Max.(L W), 5.0mm Max. Height. ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ℃～+100℃. ・Operating temperature range: -40℃～+100℃ (Including coil’s self temperature rise). ・Storage temperature range: -40 ・Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC converter inductors. ・RoHS compliance. ◆ Dimensions (mm) MAX.5.0 8.9±0.3 3 . 0 ± 8 . 9 2.0±0.2 0.2 2 . 0 ± 8 . 8 8 . 5 ELECTRODE TERMINAL ◆ Land Pattern (mm) ◆ Schematics (Bottom) 2.4 1 . 2 4 . 5 6 . 9 10μH～39μH Dimension of CDRH104 47μH～470μH Part of silk screen ◆ Specification Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на CDRH104NP-100MC

Microsoft Word - CDRH104.doc

Дата модификации: 08.09.2016

Размер: 203.8 Кб

2 стр.

Power Inductors <SMD Type: CDRH Series> Type: CDRH104R , CDRH104 Product Description 10.1 9.2mm Max.(L 10.5 10.3mm Max.(L Inductance range:10 W), 5.0mm Max. Height. (CDRH104) W), 4.0mm Max. Height. (CDRH104R) 470 Rated current range:0.36 H(CDRH104); 1.5 330 2.4A(CDRH104); 0.52 H(CDRH104R). 6.5A(CDRH104R). In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. Feature Magnetically shielded construction. Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC Converter inductors. RoHS Compliance Dimensions (mm) CDRH104 CDRH104R Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDRH104

Дата модификации: 04.04.2007

Размер: 70.1 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
