CDH74NP-470KC

SUMIDA Co.
Дроссель 47 мкГн ±10%, 1.2 А
развернуть ▼ свернуть ▲
Фотография серии CDH74

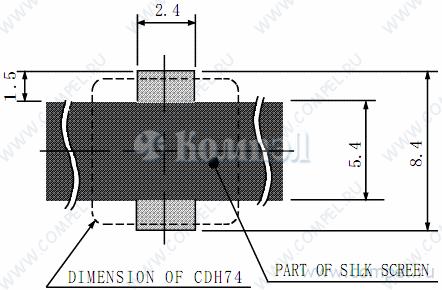

Footprint серии CDH74

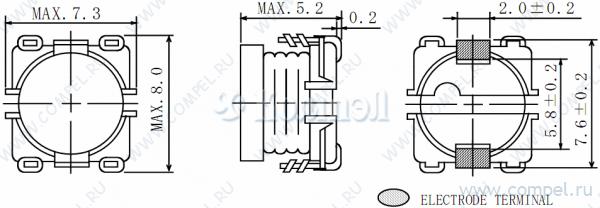

Чертеж серии CDH74


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 8×7.3×5.2 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
F~ SWRH0704B-470MT (SUNLORD)

—

 — — —
F~ MS74-470MT (FNR)

—

 — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDH74 Description • Ferrite drum core construction. • Magnetically unshielded. • L W H: 8.0 7.3 5.2 mm Max. • Product weight: 0.7g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Environmental Data • Operating temperature range: -40 +100 (including coil’s self temperature rise) +100 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. Dimension - [mm] MAX.5.2 MAX.7.3 2.0 ±0.2 0.2 2 . 0 ± 8 . 5 0 . 8 . X A M 2 . 0 ± 6 . 7 ELECTRODE TERMINAL 2.4 5. １ DI ME NS IO N O F CD H7 4 10 μH～33μH ℃～ ℃ ℃～ ℃ ℃ Packaging • Carrier tape and reel packaging. • 12.9”diameter reel • 1000pcs per reel Applications • Ideally used in Notebook PC, Projector, LCD TV, Game machine, STB etc as DC-DC converter inductors. Land pattern and Schematics - [mm] 4. 5 × × 4. 8 PART OF SILK SCREEN 39 μH～470μH Page 1 of 5 Revised: 19-Dec-13 PDF
Документация на CDH74NP-100LC

Microsoft PowerPoint - CDH74

Дата модификации: 08.09.2016

Размер: 287.4 Кб

5 стр.

POWER INDUCTORS <SMD Type: CDH Series> Type: CDH74 ◆ Product Description ・7.3×8.0mm Max.(L×W), 5.2mm Max. Height. ・Inductance range: 10～470μH ・Rated current range: 0.33～2.75A ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Ideally used in Notebook PC, Projector, LCD TV, Game machine, STB etc as DC-DC Converter inductors. ・RoHS Compliance ◆ Dimensions (mm) 2.0±0.2 MAX.8.0 5.8 ±0.2 0.2 7.6 ±0.2 MAX.5.2 MAX.7.3 ELECTRODE TERMINAL ◆ Land Pattern (mm) DIM ENSION OF CDH74 8.4 5.4 １.5 2.4 PART OF SILK SCREEN Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDH74

Дата модификации: 30.08.2006

Размер: 170.5 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
