SJK-7M-32.768-12.5-20-65-B

SJK
QUARTZ CRYSTAL SERIES 7M,SMD FOR TUNING FORK 7x1.5MM FEATURE  Most appropriste for high-density circuit board by the small surface mount type  Embeded with heat resistant cylinder type crystal bring highly stable characteristics  Suitable for small mobile telecomunications devices  RoHS compliant / Pb Free APPLICATIONS  Microprocessor Systems  Consumer Electronics ELECTRICAL SPECIFICAT...
развернуть ▼ свернуть ▲

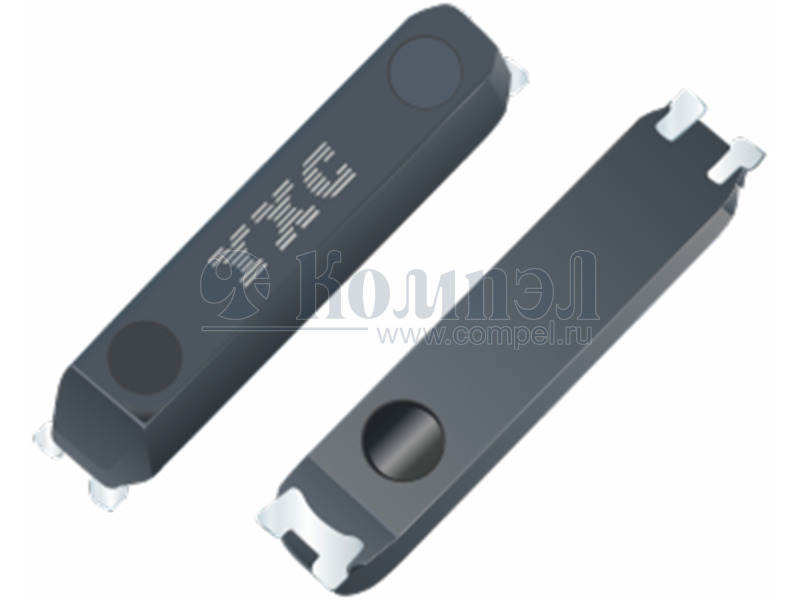

Внешний вид серии 7M

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 7×1.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= X701532768KGD4GI (YXC)

XTAL701570X15MM в ленте 3000 шт —
P= CJK05-327681220B20 (JSCJ)

XTAL701570X15MM

P= SJK-7M-32.768-12.5-20-65-C (SJK)

XTAL701570X15MM 3000 шт —

Файлы 1

показать свернуть
QUARTZ CRYSTAL SERIES 7M,SMD FOR TUNING FORK 7x1.5MM FEATURE  Most appropriste for high-density circuit board by the small surface mount type  Embeded with heat resistant cylinder type crystal bring highly stable characteristics  Suitable for small mobile telecomunications devices  RoHS compliant / Pb Free APPLICATIONS  Microprocessor Systems  Consumer Electronics ELECTRICAL SPECIFICATIONS Nominal Frequency 32.768KHz Frequency Tolerance (at 25°C) ±20ppm or specify Turnover Temperature 25 ± 5°C Frequency Temperature Curve -0.034(±0.006)ppm/°C2 Storage Temperature Range -55 °C to +125 °C Operable Temperature Range -40 °C to + 85 °C Shunt Capacitance (C0) 1.2pF Typ Motional(series)resistance 30~50kohm Max Driver Level (Typical) 1 µW Max Load Capacitance(CL) 12.5pF st Aging @25°C 1 year (Max) ±3ppm/year REMARK: SPECIFICATIONS SUBJECT TO CHANGE WITHOUT PRIOR NOTICE. PLEASE CONFIRM WITH OUR SALES ENGINEER. PACKING AND DIMENSIONS PART NUMBER SYSTEM SJK- 7M -— 32.768 Frequency — 12.5 Load capacitance — 20 Frequency tolerance — 50 E.S.R. — B Temp.range A:-10-60℃ B:-20-70℃ C:-40-85℃ http://www.q-crystal.com E-Mail: s j k@ q-crystal.com Tel: 86-755-88352809 Fax: 86-755-88253718 PDF
Документация на серию 7M

Microsoft Word - 6L.doc

Дата модификации: 14.02.2012

Размер: 266.4 Кб

1 стр.

    Публикации 1

    показать свернуть
    29 декабря 2022
    новость

    Кварцевые резонаторы и генераторы SJK пополнили склад КОМПЭЛ

    Компания Shenzhen Crystal Technology Industrial Co., Ltd. (SJK) cпециализируется на разработке, производстве и продаже резонаторов, тактирующих генераторов и электронных компонентов для них. В номенклатуру компании входят: кварцевые резонаторы,... ...читать
