EECS0HD334H

Panasonic Industrial Europe GmbH
SMD Not SMD Body shape Coin type(multi-layer structure) Maximum operating voltage (V) 5.5 Capacitance (F) 0.33 Tolerance on capacitance (%) -20 to 80 Internal resistance(max.) (Ohm) 75 Category temperature range (Cel) -25 to 70 Body diameter (mm) 10.5 Occupied-length (mm) 11.5 Occupied-width (mm) 10.5 Occupied-height (mm) 6.5 Lead(terminal) pitch (mm) 10 Endurance (h) 1000 Forming & packaging feature Bulk(no lead/terminal forming),bag packing Quantity(min. packaging unit) (PCS.) 200 Weight(Typ.) (g) 1.1
развернуть ▼ свернуть ▲

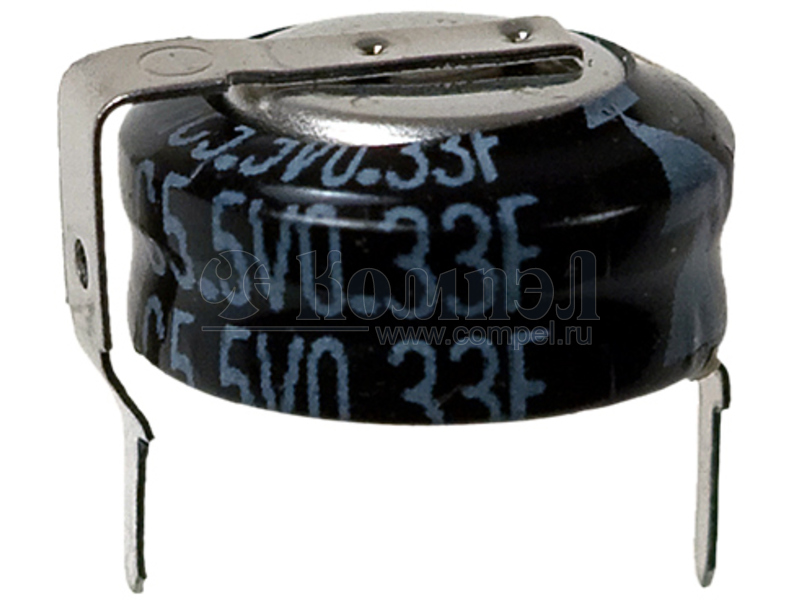

Внешний вид EECS0HD334H
  • Группа: Ионисторы
  • Серия: SD
  • Альт. имя: ИОНИСТОР 0.33/5.5 1207H (PAN)
  • Корпус: —
  • Норма упаковки: 1  шт.
  • снято с производства

Технические характеристики

показать свернуть
Рабочее напряжение
Номинальная ёмкость
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Напряжение Ёмкость ESR Монтаж Шаг Траб Примечания Карточка
товара
P- JGAH5R5D334Z105B (JB)

— 1 шт — 0.33F 5.5V -20% ~+80% P:10.5mm DxL=11.5x6.4mm H type Bulk RoHS

Файлы 1

показать свернуть
Electric Double Layer Capacitors (Gold Capacitor)/ SD Stacked Coin Type Series: SD ■ Features ● Endurance : 70 °C 1000 h ● RoHS directive compliant ■ Recommended Applications ● Memory back-up for video and audio equipment, cameras, telephones, printers, data terminals, rice cookers, intelligent remote controls ■ Specifications Category Temp. Range Maximum Operating Voltage Nominal Cap.Range Characteristics at Low Temperature Endurance Shelf Life –25 °C to +70 °C 5.5 V.DC 0.022 F to 0.33 F Capacitance change ±30 % of initial measured value at +20 °C (at –25 °C) Internal resistance <5 times of initial measured value at +20 °C (at –25 °C) After 1000 hours application of 5.5 V. DC at +70 °C, the capacitor shall meet the following limits. Capacitance change ±30 % of initial measured value Internal resistance <4 times of initial specified value After 1000 hours storage at +70°C without load, the capacitor shall meet the specified limits for Endurance. ■ Dimensions in mm(not to scale) (Unit : mm) Terminal: V Terminal: H φ10.5 max. Sleeve B max. 11.5 max. 10.5 max. 11.5 max. Cap. (F) 0.022 to 0.22 0.33 A max. 5.0±0.8 0.2±0.05 + 10.0±0.5 – 0.8±0.05 (1.7) Cap. (F) 0.022 to 0.1 0.22 0.33 B 5.0 5.5 3.0±0.5 0.8±0.05 (1.7) 3.0±0.5 0.2 ± 0.05 A 5.5 6.0 6.5 ■ Standard Products Maximum Operating Voltage (V.DC) 5.5 Capacitance (F) 0.022 0.047 0.10 0.22 0.33 Capacitance tolerance (F) 0.0176 to 0.0396 0.0376 to 0.0846 0.080 to 0.180 0.176 to 0.396 0.264 to 0.594 Internal resistance (Initial specified value) (Ω) at 1kHz < 150 < 120 < 75 < 75 < 75 Part number EECS0HD EECS0HD EECS0HD EECS0HD EECS0HD 223( 473( 104( 224( 334( ) ) ) ) ) Min. Packaging Q’ty (pcs) 200 200 200 200 200 ( ) Please use V or H, to indicate the terminal style. Note : Do not use reflow soldering. (IR, Atmosphere heating methods, etc.) Please refer to EE208 “Mounting Specifications”. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. – EE196 – 00 Sep. 2010 PDF
Документация на серию SD

Дата модификации: 17.09.2010

Размер: 46.2 Кб

1 стр.
