ECWFG1B505JA

Panasonic Industrial Europe GmbH
Конденсатор плёночный 1100 В, 5 мкФ ±5%, POLYPROPYLENE
развернуть ▼ свернуть ▲

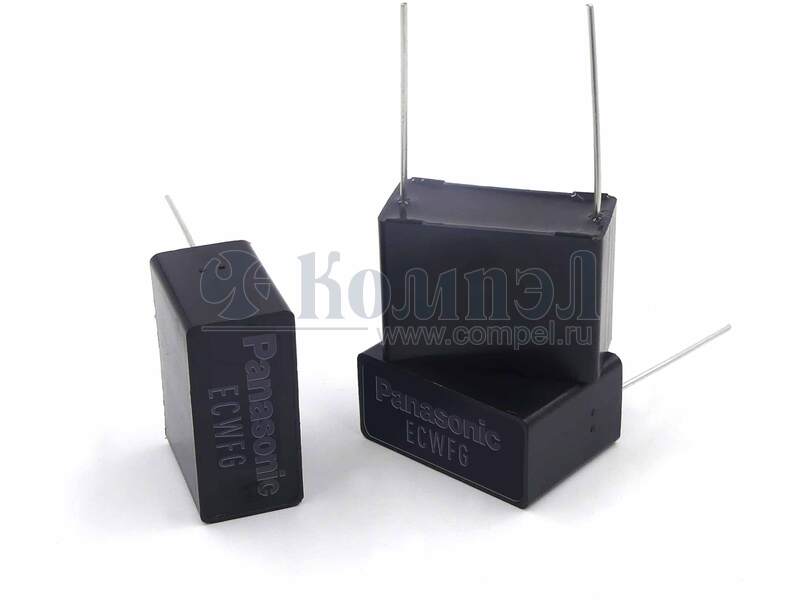

Внешний вид ECWFG1B105J

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение постоянное номинальное
Напряжение переменное номинальное
Тип диэлектрика
Способ монтажа
Шаг выводов
Температура рабочая
Размер 31.5×18.5×35 мм
Примечание Film Capacitor, Polypropylene, 1100V, 5% +Tol, 5% -Tol, 5uF, Through Hole Mount
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Способ монтажа Шаг Корпус производителя ESR Ток пульсаций Классификация Применение Температура рабочая Примечание Карточка
товара
P= ECWFG1B505J (PAN)

— 100 шт

 — — — — — Film Capacitor, Polypropylene, 1100V, 5% +Tol, 5% -Tol, 5uF, Through Hole Mount
A- HCDB/3L5004JB220 (HONGFA)

— 360 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/1M5004JB220 (HONGFA)

— 360 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/4M5004JF430 (HONGFA)

— 252 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/4M5004JF420 (HONGFA)

— 252 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/3M5004JF420 (HONGFA)

— 252 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/3M5004JF230 (HONGFA)

— 252 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/3L5004JF220 (HONGFA)

— 336 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/2M5004JF220 (HONGFA)

— 308 шт — Polypropylene (PP), Metallized — — — — —
A- HCDB/2M5004JF420 (HONGFA)

— 308 шт — Polypropylene (PP), Metallized — — — — —
A- EZPV1B505LTB (PAN)

—

 — — — Film Capacitor, Polypropylene, 1100V, 10% +Tol, 10% -Tol, 5uF, Through Hole Mount
A- EZPV1B505LTT (PAN)

—

 — — — Film Capacitor, Polypropylene, 1100V, 10% +Tol, 10% -Tol, 5uF, Through Hole Mount

Файлы 1

показать свернуть
Plastic Film Capacitors UPGRADE Metallized Polypropylene Film Capacitor (For Automotive) ECWFG series Non-inductive construction using metallized polypropylene film with flame retardant plastic case. Features ● High safety (with safety function) ● High moisture resistance (85℃, 85%） ・ 630 V ：500 V, 1000 h ・ 700 V ：500 V, 1000 h ・ 800 V ：560 V, 500 h ・ 1100 V ：700 V, 500 h（C < 2.0 μF）/ 770 V, 500 h（C ≧ 2.0 μF） ● High thermal shock resistance (630 to 1100 V : -55℃ ⇔ 85℃, 1000 cycles) ● High temperature load test (125℃） ・ 630 V ：450 V, 1000 h ・ 700 V ：450 V, 1000 h ・ 800 V ：480 V, 1000 h ・ 1100 V ：660 V, 1000 h ● Flame-retardant plastic case and non-combustible resin ● AEC-Q200 compliant ● RoHS compliant Recommended applications ● DC/DC, AC/DC converter circuit in xEV ● High frequency and high current circuits Explanation of part number ■ Lead pitch : 22.5 mm 1 2 3 4 5 E C W F G Product code 6 Dielectric & construction 7 8 Rated voltage 9 10 Capacitance 11 12 Suffix 1 Suffix 2 Code R.voltage [DC] Code Cap. Tol. Code 2J 630 V P ±5 ％（J） 1 Lead form Straight Q ±10 ％（K） A Cut lead ■ Lead pitch : 27.5 mm 1 2 3 4 5 E C W F G Product code 6 Dielectric & construction 7 Rated voltage Code R.voltage [DC] 2J 630 V 70 700 V 80 800 V 1B 1100 V 8 9 10 Capacitance R. volt. code 2J, 70 80, 1B 11 12 Suffix 1 Suffix 2 Code Cap. Tol. Code J ±5 ％ Blank Straight K ±10 ％ A Cut lead J ±5 ％ Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. Lead form 24-Apr-20 PDF
Документация на ECWFG1B305JA

Series catalog

Дата модификации: 24.03.2020

Размер: 564.2 Кб

15 стр.

    Публикации 1

    показать свернуть
    15 июня 2020
    новость

    Конденсаторы ECWFG от Panasonic: теперь и для высоковольтных применений

    Компания Panasonic анонсировала существенное расширение серии пленочных конденсаторов ECWFG: на сегодняшний день диапазон рабочих напряжений серии составляет 630…1100 В (DC). Полипропиленовые конденсаторы безындуктивного типа серии ECWFG обладают... ...читать
