G6Z1FADC5

Omron
Реле - Iкомм: 500 мА
развернуть ▼ свернуть ▲
Фотография серии G6Z

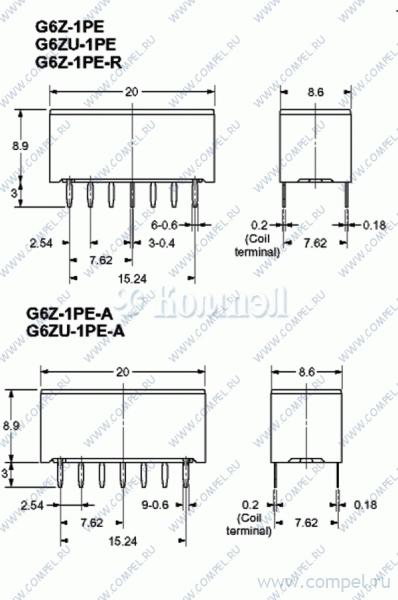

Чертеж серии G6Z



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 20.3×8.6×9.3 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- TRR-1C-05D-00-R (TS)

— в линейках 25 шт — — — — —
A- G5V15DC (OMRON)

— в линейках 500 шт Реле - Конфиг: 1C; Uкатушки: 5 В; AC-DC: DC; Pупр(max): 150 мВт; Iкомм: 1 А; UDC: 24 В — — — —
A- TRR-1C-05S-00-R (TS)

SMD8 в линейках 25 шт — — — — —
A- JRC-23F-HS-5VDC (FORWARD)

— в линейках 20 шт — — —
A- NRP04-C24DH-S (NCR)

— в линейках 20 шт Реле - Конфиг: 1C; Uкатушки: 5 В; AC-DC: DC; Pупр(max): 200 мВт; Iкомм: 1 А; UDC: 24 В — — — —
A- 4100-C-H-S-DC5V-A-C [0.2W] (FORWARD)

— в линейках 25 шт

 — Ag, Sealed type, combined bobbin — —
A- G6K2FRF5DC (OMRON)

— 300 шт

 — — — —
A- G6Z1PADC5 (OMRON)

— в линейках 25 шт Реле - Iкомм: 500 мА — — — —

Файлы 1

показать свернуть
Omron A5 Catalogue 2006 1-294 14/10/05 9:40 am Page 262 Surface-Mounting High-Frequency Relay – G6Z Text Surface-mounting, 2.6-GHz-Band, Miniature, SPDT, High-frequency Relay ■ ROHS compliant. ■ Superior high-frequency characteristics, such as an isolation of 30 dB min., insertion loss of 0.5 dB max., and V.SWR of 1.5 max. at 2.6 GHz. ■ Surface-mounting terminals and superior high frequency characteristics combined using semi triplate strip transmission lines. ■ Miniature dimensions of 20 x 8.6 x 8.9 mm (L x W x H). ■ Choose from a lineup that includes single-winding latching models (200 mW), double-winding latching models (360 mW), and models with a reverse contact arrangement. ■ Series includes models with an E-shape terminal structure (same as existing models), and models with a Y-shape terminal structure, allowing greater freedom with PCB design. ■ Models with 75-Ω impedance and models with 50-Ω impedance are available. Ordering Information Model Number Legend 1. Relay Function None: Single-side stable U: Single-winding latching K: Double-winding latching 2. Contact Form 1: SPDT 3. Terminal Shape F: P: 262 Surface-mounting terminals PCB terminals 4. Terminal Structure None: Y-shape terminal structure E: E-shape terminal structure 5. Characteristic Impedance None: 75 Ω A: 50 Ω 6. Contact Arrangement None: Standard contact arrangement R: Reverse contact arrangement PDF
Документация на серию G6Z

Omron A5 Catalogue 2006 1-294

Дата модификации: 08.12.2005

Размер: 637.2 Кб

16 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
