T-30B

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲
Фотография серии T-30

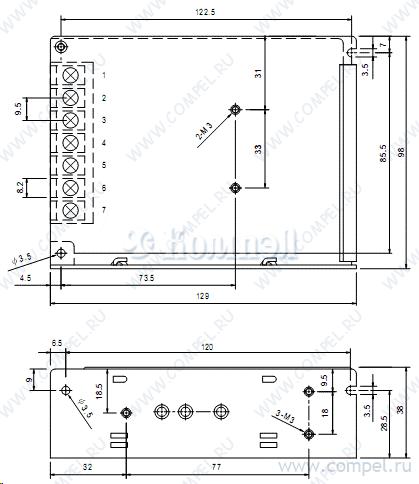

Чертеж серии T-30



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 129×98×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
T- 3 0 30W Triple Output Switching Power Supply series Features : AC input range selected by switch Protections:Short circuit/Over load Cooling by free air convection LED indicator for power on Fixed switching frequency at 23KHz 1 year warranty SPECIFICATION MODEL OUTPUT INPUT T-30A 5V 12V -5V 5V 12V -12V RATED CURRENT 3A 1A 0.5A 3A 1A 0.5A CURRENT RANGE 0.5 ~ 3A 0.1 ~ 1A 0.1 ~ 0.5A 0.5 ~ 3A 0.1 ~ 1A 0.1 ~ 0.5A RATED POWER 30W 100mVp-p RIPPLE & NOISE (max.) Note.2 50mVp-p CH1 : 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% 50mVp-p 50mVp-p 100mVp-p CH1 : 4.75 ~ 5.5V 2.0% + 2,-6% +2,-10% + 2,-6% 6.0% 0.5% 1.0% 1.0% 0.5% 1.0% 1.0% LOAD REGULATION 0.5% 5.0% 5.0% 0.5% 5.0% 5.0% SETUP, RISE, HOLD TIME 200ms, 100ms, 30ms at full load VOLTAGE RANGE 85 ~ 132VAC / 170 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 70% AC CURRENT INRUSH CURRENT(max.) 0.8A/115VAC 0.45A/230VAC COLD START 18A/115VAC 36A/230VAC WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE 240 ~ 370VDC 72% <0.75mA / 240VAC 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed. -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 )on +5V output 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to UL1012 I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Design refer to FCC Part15 J Conduction Class A MTBF DIMENSION PACKING NOTE 100mVp-p LINE REGULATION PROTECTION OVER LOAD OTHERS 33W VOLTAGE ADJ. RANGE LEAKAGE CURRENT EMC T-30B DC VOLTAGE 463.1K hrs min. MIL-HDBK-217F (25 129*98*38mm (L*W*H) 0.42Kg; 30pcs/13.6Kg/0.86CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:T-30-SPEC 2004-06-30 PDF
Документация на серию T-30

(H:\\document\\CoreDRAW\\Specification\\\274\320\267\307\253\254\\T-30.cdr)

Дата модификации: 02.10.2004

Размер: 441.7 Кб

2 стр.
