SD-25C-24

MEAN WELL
DC/DC преобразователи на шасси
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля

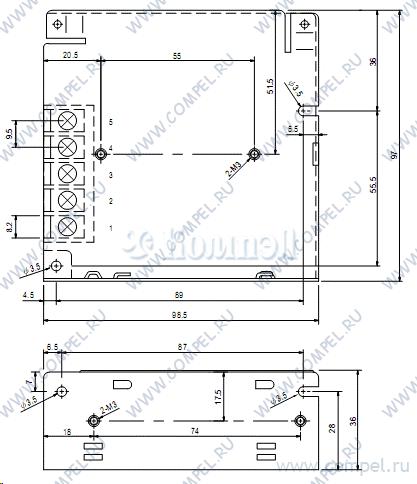

Размер 99×97×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- RSD-30L-24 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- DDR-30G-24 (MW)

в коробках 96 шт КЗ, переполюсовки, пониженного входного напряжения
A- DDR-30L-24 (MW)

в коробках 10 шт КЗ, переполюсовки, пониженного входного напряжения
A- MDS20C-24 (MW)

в линейках 18 шт
A- RSD-30G-24 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-30H-24 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- URB1D24LMD-20WR3 (MORNSUN)

2X1INCH в линейках 13 шт стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- URB2424LD-30WR3 (MORNSUN)

2X1INCH 1 шт

стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- URB2424YMD-20WR3 (MORNSUN)

в линейках 3 шт

A- URB4824LD-30WR3 (MORNSUN)

2X1INCH в линейках 10 шт

стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- VRB2424LD-20WR3 (MORNSUN)

2X1INCH в линейках 150 шт стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- PSD-30C-24 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: открытый; P вых: 30 Вт; #: 1; U вх: 36...72 В...
A- RSDW40H-24 (MW)

10 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения
A- MDS20B-24 (MW)

в линейках 18 шт
A- SKMW40F-24 (MW)

DIP-6 8 шт

КЗ, от пониженного входного напряжения, перегрузки, перенапряжения, перегрева
A- NID35-24 (MW)

2 шт

A- SD-25B-24 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 25 Вт; #: 1; U вх: 19...36 В... короткого замыкания, перегрузки, перенапряжения
A- PSD-30B-24 (MW)

7 шт DC-DC модульный преобразователь - Монтаж: открытый; P вых: 30 Вт; #: 1; U вх: 18...36 В...
A- RDDW20UW-24 (MW)

КЗ, перегрузка, перенапряжение, от пониженного входного напряжения

Файлы 2

показать свернуть
SD-25 25W Single Output DC-DC Converter series User’s Manual ■ Features : 2:1 wide input range Protections: Short circuit / Overload / Over voltage 1500VAC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test Fixed switching frequency at 83KHz Low cost High reliability 2 years warranty AS/NZS62368-1 TPTC004 SPECIFICATION MODEL OUTPUT SD-25A-5 SD-25B-5 SD-25C-5 SD-25A-12 SD-25B-12 SD-25C-12 SD-25A-24 DC VOLTAGE 5V 12V 24V RATED CURRENT 5A 2.1A 1.1A CURRENT RANGE 0 ~ 5A 0 ~ 2.1A 0 ~ 1.1A RATED POWER 25W 25.2W 26.4W RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p 150mVp-p VOLTAGE ADJ. RANGE 11 ~ 16VDC 23 ~ 30VDC 4.5 ~ 5.5VDC VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% LINE REGULATION ±0.5% ±0.3% ±0.2% LOAD REGULATION ±0.5% ±0.3% ±0.2% SD-25B-24 SD-25C-24 SETUP, RISE, HOLD UP TIME 2.5s, 50ms, ------ at full load INPUT VOLTAGE RANGE A:9.2 ~ 18VDC EFFICIENCY (Typ.) 71% 72% 74% 72% 75% 78% 75% 78% 81% DC CURRENT 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V OVERLOAD 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 5.75 ~ 6.75V/10% load 16.8 ~ 20V/10% load Protection type : Hiccup mode, recovers automatically after fault condition is removed WORKING TEMP. -10 ~ +60℃ (Refer to "Derating Curve") PROTECTION WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION B:19 ~ 36VDC C:36 ~ 72VDC 31.5 ~ 37.5V/10% load 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes EAC TP TC 004 approved, Design refer to LVD, AS/NZS 62368.1 I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024,heavy industry level, criteria A , EAC TP TC 020 374.3K hrs min.(SD-25A) 365.9K hrs min.(SD-25B) 377.5K Hrs min.(SD-25C) MIL-HDBK-217F (25℃) 99*97*36mm (L*W*H) DIMENSION 0.38Kg; 45pcs/17.8Kg/0.94CUFT PACKING 1. All parameters NOT specially mentioned are measured at 12,24,48VDC input, rated load and 25℃ of ambient temperature. MTBF OTHERS NOTE 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SD-25-SPEC 2021-09-15 PDF
Документация на SD-25C-5

SD-25-20210915.cdr

Дата модификации: 15.09.2021

Размер: 121.9 Кб

2 стр.

SD-25 25W Single Output DC-DC Converter series Features : 2:1 wide input range Protections:Short circuit/Over load/Over voltage 1500VDC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test Fixed switching frequency at 83KHz Low cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT INPUT SD-25A-5 SD-25C-12 SD-25A-24 RATED CURRENT 5A 2.1A 1.1A CURRENT RANGE 0 ~ 5A 0 ~ 2.1A 0 ~ 1.1A RATED POWER 25W 25.2W 26.4W 120mVp-p 150mVp-p 11 ~ 16VDC 23 ~ 30VDC RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE 4.5 ~ 5.5VDC VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% LINE REGULATION 0.5% 0.3% 0.2% LOAD REGULATION 0.5% 0.3% 0.2% SETUP, RISE, HOLD TIME 2.5s, 50ms, ------ at full load VOLTAGE RANGE A:9.2 ~ 18VDC EFFICIENCY (Typ.) 71% DC CURRENT 3.2A/12V OVER LOAD 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE B:19 ~ 36VDC 72% 74% SD-25C-24 78% 81% C:36 ~ 72VDC 72% 75% 78% 1.6A/24V 5.75 ~ 6.75V/10% load SD-25B-24 75% 0.8A/48V 16.8 ~ 20V/10% load 31.5 ~ 37.5V/10% load Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes Design refer to LVD I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMS IMMUNITY Compliance to EN61000-4-2,3,4,6,8; ENV50204, EN55024,heavy industry level, criteria A MTBF 374.3K hrs min.(SD-25A) 365.9K hrs min.(SD-25B) 99*97*36mm (L*W*H) 0.38Kg; 45pcs/17.8Kg/0.9CUFT DIMENSION PACKING NOTE SD-25B-12 24V WORKING TEMP. OTHERS SD-25A-12 12V OVER VOLTAGE (Note 4) SD-25C-5 5V PROTECTION EMC SD-25B-5 DC VOLTAGE 377.5K Hrs min.(SD-25C) MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 12,24,48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SD-25-SPEC 2004-06-30 PDF
Документация на серию SD-25

(H:\\document\\\247\336\263N\244\345\245\363\\Specification\\\274\320\267\307\253\254\\SD-25.cdr)

Дата модификации: 05.11.2004

Размер: 403.7 Кб

2 стр.
