SD-150D-12

MEAN WELL
DC/DC преобразователи на шасси
развернуть ▼ свернуть ▲
Фотография серии SD-150
Чертеж серии SD-150



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Размер 199×110×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URF4812QB-150WHR3 (MORNSUN)

— на поддоне 15 шт — — — — — — — — — — —
A- SD-200D-12 (MW)

— 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 200 Вт; #: 1; U вх: 72...144... короткого замыкания, перегрузки, перенапряжения, перегрева — — — — — — — — —
A- DDR-120D-12 (MW)

— в коробках 3 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- RSD-150D-12 (MW)

— в коробках 15 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 151 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки — — — — — —
A- RSD-200D-12 (MW)

— 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 200 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки — — — — — — —
A- VCB4812QBO-200WR3 (MORNSUN)

— на поддоне 3 шт на плату, сквозные отверстия, открытый открытый, подстройка выхода, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения — — — — — — — — — — —
A- KUB4812QB-10A (MORNSUN)

— на поддоне 10 шт понижающий, подстройка выхода, Remote Sense, неизолированный КЗ, перегрузки, перегрева, от пониженного входного напряжения — — — — — — — — — — —
A- MHB150-48S12 (MW)

— 1 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 150 Вт; #: 1; U вх: 36...75 ... короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- SD-150C-12 (MW)

— в коробках 16 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 150 Вт; #: 1; U вх: 36...72 ... короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- SD-200C-12 (MW)

— 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 200 Вт; #: 1; U вх: 36...72 ... короткого замыкания, перегрузки, перенапряжения, перегрева — — — — — — — — —

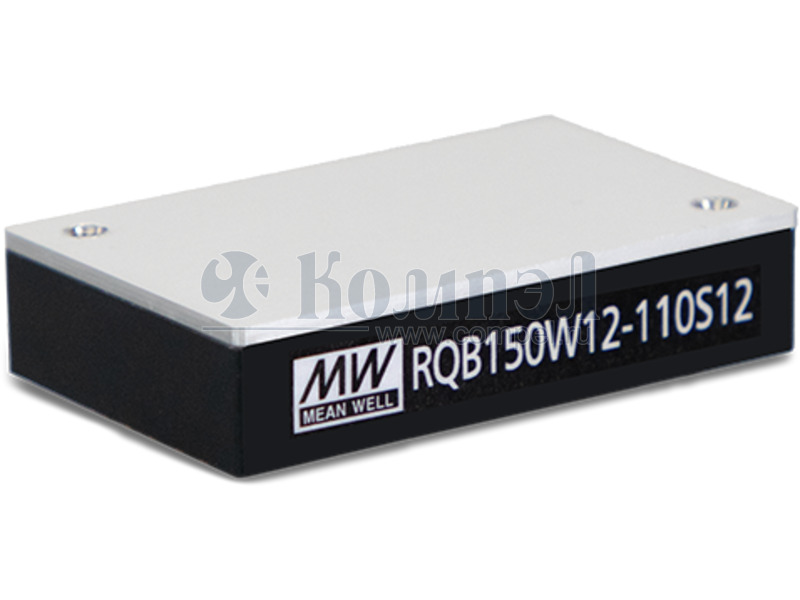

A- RQB150W3-110S12 (MW)

— 11 шт КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — — — —
A- DDR-120C-12 (MW)

— в коробках 3 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- BAE48-120V6N (PAIRUI)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- URF4812QB-200WFR3 (MORNSUN)

— 1 шт

 — — — — — — — — — — —
A- URF4812QB-200WR3 (MORNSUN)

— 15 шт — — — — — — — — — — —
A- BAQ48-120V10RN (PAIRUI)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —

Файлы 2

показать свернуть
SD-150 150W Single Output DC-DC Converter series User’s Manual ■ Features : 2:1 wide input range Protections: Short circuit / Overload / Over voltage 1500VAC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test 24V and 48V input voltage design refer to LVD Low cost High reliability 2 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 AS/NZS62368-1 BS EN/EN62368-1 (for D type only) SPECIFICATION MODEL OUTPUT SD-150B-12 RATED CURRENT 12.5A 6.3A CURRENT RANGE 0 ~ 12.5A 0 ~ 6.3A RATED POWER 150W 151.2W RIPPLE & NOISE (max.) Note.2 120mVp-p 150mVp-p VOLTAGE ADJ. RANGE 23 ~ 30VDC SD-150D-24 ±1.0% ±0.3% LOAD REGULATION ±0.5% ±0.3% SETUP, RISE TIME 2s, 50ms(only D mode) at full load HOLD UP TIME (Typ.) 24ms(only D mode) at full load VOLTAGE RANGE B:19 ~ 36VDC EFFICIENCY (Typ.) 75% 77% 79% 77% 80% 82% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 8.5A/24V D:22.5A/96VDC 4.2A/48V 2.1A/96V 8.5A/24V 4.2A/48V 2.1A/96V LEAKAGE CURRENT <0.75mA / 120VAC (SD-150D) OVERLOAD 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE C:36 ~ 72VDC D:72 ~144VDC or 85 ~ 132VAC 16.8V ~ 20V/10% LOAD 31.5 ~ 37.5V/10% LOAD Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60℃ (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes IEC/BS EN/EN 62368-1(for D type only), EAC TP TC 004 approved, design refer to AS/NZS 62368.1 I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH EMI CONDUCTION & RADIATION Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 EMS IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204, light industry level, criteria A, EAC TP TC 020 MTBF 296.2K hrs min.(SD-150B) 289.9K hrs min.(SD-150C) 199*110*50mm (L*W*H) 0.86Kg; 16pcs/14.5Kg/0.95CUFT DIMENSION PACKING NOTE SD-150C-24 ±0.5% WORKING TEMP. OTHERS 11 ~ 16VDC IEC62368-1 (for D type only) VOLTAGE TOLERANCE Note.3 ±1.0% OVER VOLTAGE (Note 4) SD-150B-24 24V PROTECTION EMC SD-150D-12 12V LINE REGULATION INPUT SD-150C-12 DC VOLTAGE TPTC004 289K Hrs min.(SD-150D) MIL-HDBK-217F (25℃) 1. All parameters NOT specially mentioned are measured at 24,48,96VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SD-150-SPEC 2021-09-15 PDF
Документация на SD-150D-24

SD-150-20210915.cdr

Дата модификации: 15.09.2021

Размер: 133.3 Кб

2 стр.

SD-150 150W Single Output DC-DC Converter series Features : 2:1 wide input range Protections:Short circuit/Over load/Over voltage 1500VDC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test 24V and 48V input voltage design refer to LVD Low cost High reliability 1 year warranty (for D type only) SPECIFICATION MODEL SD-150B-12 SD-150C-12 SD-150D-12 12V 24V RATED CURRENT 12.5A 6.3A CURRENT RANGE 0 ~ 12.5A 0 ~ 6.3A RATED POWER 150W 151.2W RIPPLE & NOISE (max.) Note.2 120mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE 1.0% 1.0% 0.5% 0.3% LOAD REGULATION 0.5% 0.3% SETUP, RISE TIME 2s, 50ms(only D mode) at full load HOLD TIME (Typ.) 24ms(only D mode) at full load VOLTAGE RANGE B:19 ~ 36VDC EFFICIENCY (Typ.) 75% 77% 79% 77% 80% 82% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 6.8A/24V D:22.5A/96VDC 3.4A/48V 2.7A/96V 6.8A/24V 3.4A/48V 2.7A/96V LEAKAGE CURRENT <0.75mA / 120VAC (SD-150D) OVER LOAD 105 ~ 135% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE OTHERS C:36 ~ 72VDC D:72 ~144VDC or 85 ~ 132VAC 16.8V ~ 20V/10% LOAD 31.5 ~ 37.5V/10% LOAD Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes EN60950-1 CB Approved by TUV (for D type only) I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMS IMMUNITY Compliance to EN61000-4-2,3,4,6,8; ENV50204 Light industry level, criteria A MTBF 296.2K hrs min.(SD-150B) 289.9K hrs min.(SD-150C) 199*110*50mm (L*W*H) 0.86Kg; 16pcs/14.5Kg/0.95CUFT DIMENSION PACKING NOTE SD-150D-24 23 ~ 30VDC LINE REGULATION OVER VOLTAGE (Note 4) SD-150C-24 150mVp-p 11 ~ 16VDC VOLTAGE TOLERANCE Note.3 PROTECTION EMC SD-150B-24 DC VOLTAGE 289K Hrs min.(SD-150D) MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 24,48,96VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SD-150-SPEC 2006-08-11 PDF
Документация на серию SD-150

\\Fileserver-s\doc-control\do

Дата модификации: 21.08.2006

Размер: 428.8 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
