RSDH-300-48

MEAN WELL
DC/DC преобразователи на шасси с ультрашироким входом
развернуть ▼ свернуть ▲

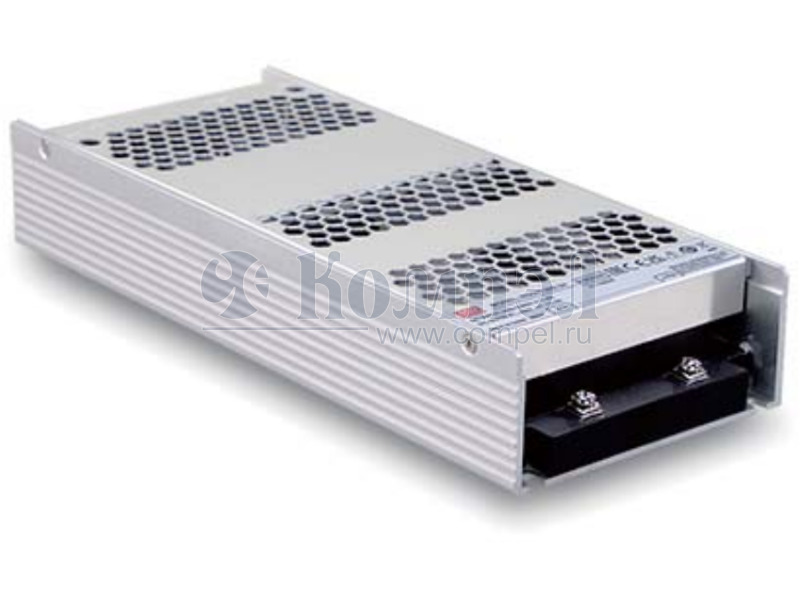

Внешний вид серии RSDH-300

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
  Комплекс защит: КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 237×100×41 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- DDRH-240-48 (MW)

— в коробках 2 шт КЗ, переполюсовки, пониженного входного напряжения, перегрузки, перегрева — — — — — — — — — — —

Файлы 1

показать свернуть
300W High Reliable 250~1500Vdc Ultra Wide Input DC-DC Converter R S D H - 3 0 0 series User’s Manual Renewable Energy BS EN/EN62109-1 TPTC004 IEC62109-1 ■ Features 250~ 1500Vdc 6:1 ultra-wide input range Withstand 1700Vdc surge input for 10 seconds 4KVac I/O high isolation(Reinforced isolation) Protections: Short circuit / Overload / Over voltage / Over temperature DC input under voltage / DC input reverse polarity Fanless design, half encapsulated, cooling by free air convection -40~+80°C ultra-wide operating temperature (＞+55°C derating) Over voltage categoryⅡ Operating altitude up to 5000 meters DC output voltage adjustable(12~15V, 24~29V, 30~36V, 48~58V) 1U low profile 41mm 3 years warranty ■ Applications Photovoltaic power generation Renewable Energy System High voltage freqency conversion Industrial control system Semiconductor fabrication equipment Electro-mechanical apparatus DC bus centralized application Energy storage system(ESS) Charging pile Third rail ■ GTIN CODE MW Search: https://www.meanwell.com/serviceGTIN.aspx ■ Description RSDH-300 series is a 250 ~ 1500Vdc ultra-high input enclosed type DC-DC converter which can supply stable working voltage for the load. Main features are as following: -40~+80° C wide range operating temperature, 4KVac high isolation voltage, operation at 5000m altitude, high efficiency, low ripple & noise, complete protections and so on. RSDH-300 is compliant with BS EN/EN-61000-6-2 standard regarding immunity for industrial environments. It is suitable for industrial automation, surveillance, telecommunication and can be widely deployed in the applications of new energy generation such as solar power, and windmill power generation, for instances, photovoltaic power systems, high voltage inverting , DC bus centralized application, ESS, charging pile, railway and so forth. ■ Model Encoding RSDH - 300 - 24 Output voltage(12V/24V/32V/48V) Rated wattage Series name File Name:RSDH-300-SPEC 2023-01-13 PDF
Документация на серию RSDH-300

RSDH-300-20230113.cdr

Дата модификации: 13.01.2023

Размер: 373.2 Кб

4 стр.

    Публикации 3

    показать свернуть
    14 июля 2023
    новость

    Массовое поступление новинок MEAN WELL на склад Компэл

    Компания MEAN WELL, даже заняв 3–е место в мире по производству источников питания (ИП), продолжает активное развитие номенклатуры, осваивая новые направления и обновляя существующую продукцию с учетом возрастающих требований. В 2022 и... ...читать

    28 июня 2023
    статья

    Новые DC/DC-конвертеры на DIN-рейку MEAN WELL для высоковольтных сетей постоянного тока

    Игорь Елисеев (г. Химки) Мы продолжаем цикл статей о решениях MEAN WELL для различных отраслей применения. В данном обзоре будут рассмотрены представители двух семейств DDRH и RSDH, наиболее характерные в классе источников питания на... ...читать

    30 марта 2023
    новость

    RSDH-150/300 – новые DC/DC-преобразователи со сверхшироким входом от MEAN WELL

    Компания MEAN WELL разработала две серии монтируемых на шасси DC/DC–преобразователей со сверхшироким входным диапазоном 250…1500 В (6:1) мощностью 150 и 300 Вт (RSDH–150; RSDH–300). Изделия могут эксплуатироваться при... ...читать
