RPSG-160-15

MEAN WELL
AC-DC сетевой преобразователь - P вых: 160 Вт; Выход: 15 В, 5 В SB; U1: 13.5...16.5 В; I1: до 10.3 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии RPS-160

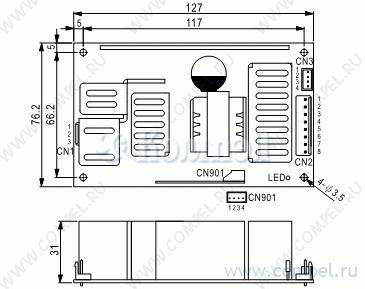

Чертеж серии RPS-160



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
  Возможности: ККМ, компенсация на проводах, компактный дизайн, дополнительный выход 5 В Stand By
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 127×76×33 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 112.5W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
160W Reliable Green Medical Power Supply RPS-160 series User’s Manual + EN 60601-1 IEC 60601-1 8 + ANSI/AAMI ES60601-1 BS EN/EN60601-1 IEC60601-1 ■ Features 5"× 3" compact size Medical safety approved (2 x MOPP) according to ANSI/AAMI ES60601-1 and IEC/BS EN/EN60601-1 Suitable for BF application with appropriate system consideration 110W convention, 160W force air EMI class B for class Ⅰ configuration No load power consumption under 0.5W by PS-ON control (G model) 5Vdc standby output, Power Good, Power Fail ; ■ Applications Oral irrigator Hemodialysis machine Medical monitors Sleep apnea devices Pumps machine Remote sense for 5~15V Protections: Short circuit / Overload / Over voltage / Over temperature Operating altitude up to 3000 meters 3 years warranty ■ Description RPS-160 is a 160W highly reliable green PCB type medical power supply with a high power density on a 5” by 3” footprint. It accepts 90~264VAC input and offers various models with the output voltages between 5V and 48V. The working efficiency is up to 88% and the extremely low no load power consumption is down below 0.5W. RPS-160 is able to be used for ClassⅠ(with FG) system design. The extremely low leakage current is less than 160μA. In addition, it conforms to the international medical regulations (2*MOPP) and EMC BS EN/EN55011, perfectly fitting all kinds of BF rated “patient contact” medical system equipment. ■ Model Encoding RPS G - 160 - 5 Output voltage Rated wattage Type Series name Type Blank G Description Without 5Vsb With 5Vsb & No load power consumption <0.5W Note In stock In stock File Name:RPS-160-SPEC 2021-09-15 PDF
Документация на RPSG-160-5

RPS,RPSG-160-20210915.cdr

Дата модификации: 02.12.2021

Размер: 162.4 Кб

4 стр.

RPS-160 160W Single Output Medical Type series Features : Universal AC input / Full range Built-in active PFC function Protections: Short circuit / Overload / Over voltage / Over temperature 5"x3" compact size Free air convection for 110W and 160W with 20.5 CFM forced air With power good and fail signal output Built-in remote sense function for 5~15V No load power consumption under 0.75W by PS-ON control (G model) Standby 5V@0.8A with fan, @0.6A without fan (G model) 3 years warranty RPS G G: With 5Vsb & no load power consumption < 0.75 W Blank: Basic function (without 5Vsb) 160 12 EN60601-1 IEC60601-1 SPECIFICATION MODEL RPS -160-5 RPS -160-12 RPS -160-15 RPS -160-24 5V 12V 15V 24V 48V RATED CURRENT (20.5CFM) 30A 12.9A 10.3A 6.5A 3.25A CURRENT RANGE (convection) 0 ~ 20A 0 ~ 9.1A 0 ~ 7.3A 0 ~ 4.6A 0 ~ 2.3A CURRENT RANGE (20.5CFM) 0 ~ 30A 0 ~ 12.9A 0 ~ 10.3A 0 ~ 6.5A 0 ~ 3.25A RATED POWER (convection) Note.7 103W 112.2W 112.5W 113.4W 113.4W RATED POWER (20.5CFM) Note.8 155W 159.8W 159.5W 161W 161W RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 120mVp-p 150mVp-p 250mVp-p VOLTAGE ADJ. RANGE CH1:10.8 ~ 13.2V 3.0% CH1:13.5 ~ 16.5V 3.0% CH1:22 ~ 27V 2.0% CH1:43.2 ~ 52.8V 2.0% DC VOLTAGE OUTPUT CH1:4.5 ~ 5.5V VOLTAGE TOLERANCE Note.3 4.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1200ms, 30ms/230VAC SETUP, RISE TIME VOLTAGE RANGE Note.6 90 ~ 264VAC 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 85% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2A/115VAC 1.1A/230VAC COLD START 35A/115VAC 70A/230VAC 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 88% 55.2 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover 110 (5V),105 (12V,15V,24V,48V) (TSW1 : detect on heatsink of power transistor) 95 (5V),90 (12V,15V,24V,48V) (TSW2 : detect on heatsink of power transistor) Protection type : (TSW1)Shut down o/p voltage, recovers automatically after temperature goes down Protection type : (TSW2)Shut down o/p voltage, re-power on to recover 5VSB : 5V@0.6A without fan, 0.8A with fan 20.5CFM ; tolerance 2%, ripple : 50mVp-p(max.) PS-ON INPUT SIGNAL (G model) Power on: PS-ON = "Hi" or " > 2 ~ 5V" ; Power off: PS-ON = "Low" or " < 0 ~ 0.5V" PF>1ms POWER GOOD / POWER FAIL 500ms>PG>10ms 5 ~ 15V REMOTE SENSE ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60601-1, TUV EN60601-1 approved I/P-O/P:4KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH EMI CONDUCTION & RADIATION Compliance to EN55011 (CISPR11), EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF NOTE 87% OVERLOAD WORKING TEMP. WORKING HUMIDITY OTHERS 87% Earth leakage current <300uA / 264VAC, patient leakage current <100uA/264VAC 5V STANDBY (G model) (Note 4) 87% 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER TEMPERATURE EMC PF>0.98/115VAC at full load LEAKAGE CURRENT PROTECTION SAFETY & 127 ~ 370VDC FREQUENCY RANGE OVER VOLTAGE FUNCTION 2500ms, 30ms/115VAC at full load 16ms/230VAC/115VAC at full load HOLD UP TIME (Typ.) INPUT RPS -160-48 DIMENSION PACKING Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A 230.5Khrs min. MIL-HDBK-217F (25 127*76.2*34.6mm (L*W*H) 0.32Kg; 36pcs/12.5Kg/0.79CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. HS1,HS2 & HS3 can not be shorted. 6. Derating may be needed under low input voltages. Please check the derating curve for more details. 7. The rated power includes 5Vsb @ 0.6A. 8. The rated power includes 5Vsb @ 0.8A. PDF
Документация на серию RPS-160

RPS,RPSG-160.cdr

Дата модификации: 08.04.2009

Размер: 383.2 Кб

2 стр.
