PS-SP11142

MEAN WELL
SE-600 600W Single Output Power Supply series Features : High power density 4.9w/in3 AC input active surge current limiting AC input range selected by switch Protections:Short circuit/Over load/Over voltage/Over temperature Forced air cooling by built-in DC fan Built-in remote sense function UL approved Low cost 2 years warranty SPECIFICATION MODEL OUTPUT SE-600-5 SE-600-12 SE-600-15 S...
развернуть ▼ свернуть ▲
Фотография серии SE-600

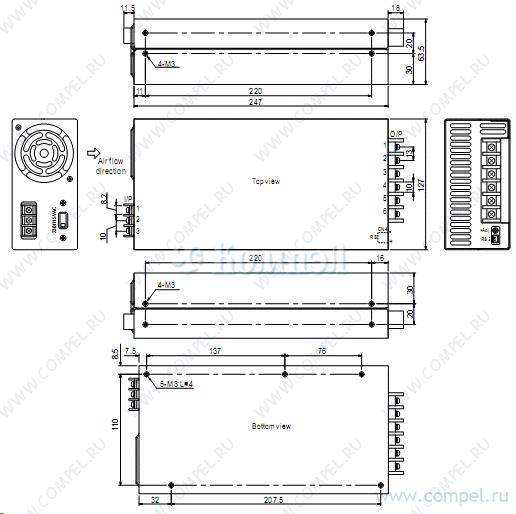

Чертеж серии SE-600



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 247×127×63.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LRS-600-48 (MW)

— в коробках 12 шт КЗ, перегрев, перегрузка, перенапряжение — — — — —
A+ HRPG-600-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 624 Вт; Выход: 48 В, 5 В SB; U1: 40.8...55.2 В; ... ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ RSP-750-48 (MW)

— в коробках 6 шт ККМ, регулируемый, 1U профиль, компенсация на проводах, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев потенциометр внутренний, напряжение внешнее AC-DC Power Factor Correction Module
A+ SE-600-48 (MW)

— в коробках 6 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 48 В; U1: 43...56 В; I1: до 12.5 ... КЗ, перегрузка, перенапряжение, перегрев —
A+ HRP-600-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 624 Вт; Выход: 48 В; U1: 40.8...55.2 В; I1: до 1... ККМ, компенсация на проводах, ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 624W, Hybrid
A+ NMP650-K###-00 (MW)

— 3 шт КЗ, перегрузка, перенапряжение, перегрев — —
A+ NPB-750-48 (MW)

— в коробках 3 шт КЗ, перенапряжение, перегрев, переполюсовка — —
A+ LM600-12B48 (MORNSUN)

— в коробках 8 шт

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 600W, Hybrid
A+ HRP-600N-48 (MW)

— 8 шт пиковая перегрузка до 250%, ККМ КЗ, перегрев, перегрузка, перенапряжение — — — для нагрузки с повышенным пиковым током
A+ HRP-600N3-48 (MW)

— в коробках 4 шт пиковая перегрузка до 350%, ККМ КЗ, перегрев, перегрузка, перенапряжение — — — для нагрузки с повышенным пиковым током
A+ SP-750-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 750 Вт; Выход: 48 В; U1: 43...56 В; I1: до 15.7 ... ККМ, дистанционное Вкл/Выкл, компенсация на проводах, ограничение тока, сигнал DC OK, сигнал AC Fail, КЗ, перегрузка, перенапряжение, перегрев —
A+ LRS-600N2-48 (MW)

— КЗ, перегрев, перегрузка, перенапряжение — — — — —
A+ PB-600-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: заряд Pb/NiMh 48 В; U1: 55.2...57... ККМ, зарядное устройство, температурная компенсация, дистанционное Вкл/Выкл КЗ, переполюсовка, перенапряжение, перегрев —
A+ HRPG-600-48RS (MW)

HRPG-600 ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев — —
A+ MSP-600-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 625 Вт; Выход: 48 В, 5 В SB; U1: 40.8...55.2 В; ... ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By, параллельное включение КЗ, перегрев, перегрузка, перенапряжение AC-DC Power Factor Correction Module, 1 Output, 600W, Hybrid
A+ UHP-750-48 (MW)

— в коробках 10 шт SHORT CIRCUIT; OVER LOAD; OVER VOLTAGE; THERMAL — — — AC-DC Power Factor Correction Module, 1 Output, 753.6W, Hybrid
A+ PSP-600-48 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 48 В; U1: 41...56 В; I1: до 12.5 ... ККМ, дистанционное Вкл/Выкл, компенсация на проводах, параллельное включение, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ HEP-600-48 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — AC-DC Power Factor Correction Module, 1 Output, 600W, Hybrid
A+ HEP-600C-48 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — AC-DC Power Factor Correction Module
A+ LMF600-20B48 (MORNSUN)

— 1 шт ККМ, функция Remote On/Off, Remote Sense, выход Standby КЗ, перегрузка, перегрев, перенапряжение — — — —
A+ LOF550-20B48-C (MORNSUN)

—

 стандарт, Baseplate, ККМ, Remote Sense, выход Standby КЗ, перегрузка, перенапряжение, перегрев — Parameters with 25CFM cooling, some parameters may differ with Air Cooling, product with shell
A+ LOF550-20B48-CF (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — Forced Air Cooling, product with shell
A+ PMR-48V600W1BT (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —

Файлы 1

показать свернуть
SE-600 600W Single Output Power Supply series Features : High power density 4.9w/in3 AC input active surge current limiting AC input range selected by switch Protections:Short circuit/Over load/Over voltage/Over temperature Forced air cooling by built-in DC fan Built-in remote sense function UL approved Low cost 2 years warranty SPECIFICATION MODEL OUTPUT SE-600-5 SE-600-12 SE-600-15 SE-600-24 SE-600-27 SE-600-48 DC VOLTAGE 5V 12V 15V 24V 27V 48V RATED CURRENT 100A 50A 40A 25A 22.2A 12.5A CURRENT RANGE 0 ~ 100A 0 ~ 50A 0 ~ 40A 0 ~ 25A 0 ~ 22.2A 0 ~ 12.5A RATED POWER 500W 600W 600W 600W 599.4W 600W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p VOLTAGE ADJ. RANGE 10 ~ 13.5V 13.5 ~ 16.5V 22 ~ 26.4V VOLTAGE TOLERANCE Note.3 INPUT 43 ~ 56V 1.0% 1.0% 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 2.0% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 1000ms, 50ms/230VAC HOLD TIME (Typ.) 20ms/230VAC VOLTAGE RANGE FREQUENCY RANGE 90 ~ 132VAC / 180 ~ 264VAC selected by switch 47 ~ 63Hz EFFICIENCY (Typ.) AC CURRENT (Typ.) 12A/115VAC 78% 1000ms, 50ms/115VAC at full load 16ms/115VAC at full load 83% 254 ~ 370VDC 84% 87% 87% 25A/115VAC 50A/230VAC <2.0mA / 240VAC OVER LOAD 105 ~ 125% rated output power Protection type : Shut down o/p voltage, re-power on to recover OVER TEMPERATURE 5.75 ~ 6.3V 13.8 ~ 16.2V 18 ~ 21V 27.6 ~ 32.4V 31 ~ 36.5V Protection type : Shut down o/p voltage, re-power on to recover 85 5 (TSW1) Detect on heatsink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. -20 ~ +60 WORKING HUMIDITY 20 ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE MTBF DIMENSION PACKING -40 ~ +85 88% 7.5A/230VAC LEAKAGE CURRENT PROTECTION OVER VOLTAGE NOTE 24 ~ 30V 1.0% LINE REGULATION INRUSH CURRENT (Typ.) OTHERS 4.75 ~ 5.5V 2.0% 57.6 ~ 67.2V (Refer to output load derating curve) , 10 ~ 95% RH 0.05%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 197K hrs min. MIL-HDBK-217F (25 247*127*63.5mm (L*W*H) 2.1Kg; 6pcs/13.4Kg/0.98CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:SE-600-SPEC 2006-04-13 PDF
Документация на серию SE-600

SE-600.cdr

Дата модификации: 22.04.2006

Размер: 244.9 Кб

2 стр.
