LS15-23B12DR3

Mornsun
AC/DC Converter LS15-23BxxDR3 Series FEATURES 15W, DIY AC/DC converter  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -40℃ to +85℃      RoHS High I/O isolation test voltage up to 4000VAC Multi application, compact size, flexible layout Output short circuit, over-current protecti...
развернуть ▼ свернуть ▲
Внешний вид серии LS15_DR3

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
Размер 33.34×9.72×21.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LD15-23B12R2 (MORNSUN)

— на поддоне 3 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ LD15-23B12R2-M (MORNSUN)

— 1 шт — — — — AC-DC Regulated Power Supply Module

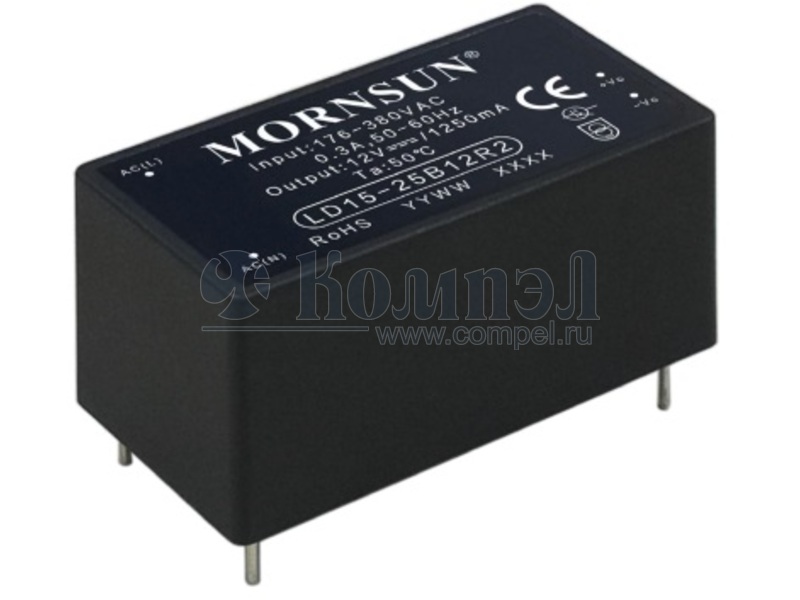

A+ LD15-25B12R2 (MORNSUN)

— на поддоне 6 шт КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LH15-23B12R2 (MORNSUN)

DIP10

 КЗ, перегрузка, перенапряжение — —

Файлы 1

показать свернуть
AC/DC Converter LS15-23BxxDR3 Series FEATURES 15W, DIY AC/DC converter  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -40℃ to +85℃      RoHS High I/O isolation test voltage up to 4000VAC Multi application, compact size, flexible layout Output short circuit, over-current protection Plastic case meets UL94V-0 flammability Pollution degree 3 (meet IEC62368-1) LS15-23BxxDR3 series is one of Mornsun’s miniaturized potting highly efficient green power AC-DC Converters. They feature wide input range accepting either AC or DC voltage, high reliability, low power consumption, reinforced isolation and strong applicability. All models are particularly suitable for industrial control, electric power, instrumentation and smart home applications which have high requirement for dimension and don’t have high requirement on EMC. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Part No. Output Power Nominal Output Voltage and Current (Vo/Io) Efficiency at 230VAC (%) Typ. Capacitive Load (uF) Max. LS15-23B03DR3 9.9W Certification EN (Pending) 3.3V/3000mA 78 15000 LS15-23B05DR3 5V/3000mA 81 15000 LS15-23B09DR3 9V/1670mA 84 5000 LS15-23B12DR3 15W 12V/1250mA 84 4000 LS15-23B15DR3 15V/1000mA 84 1500 LS15-23B24DR3 24V/625mA 84 680 Note: The nominal output voltage refers to the voltage applied to the load terminal after adding external circuits. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 305 VAC DC input 100 -- 430 VDC Hz 47 -- 63 115VAC -- -- 0.4 230VAC -- -- 0.25 115VAC -- 20 -- 230VAC -- 35 -- Input Frequency Input Current Inrush Current A 1A, slow-blow, required (The actual use needs to be selected according to the application enviroment) Recommended External Input Fuse Hot Plug Unavailable Output Specifications Item Operating Conditions Output Voltage Accuracy 10% - 100% load Min. Typ. Max. -- ±5 -- 3.3V -- ±2.5 -- 5V/9V/12V/15V/24V -- ±1.5 -- Unit % Line Regulation Rated load Load Regulation 10% - 100% load -- ±3 -- Ripple & Noise* 20MHz bandwidth (peak-to-peak value), 10% - 100% load -- 80 150 mV -- ±0.15 -- %/°C -- 0.10 0.25 W Temperature Coefficient Stand-by Power Consumption 230VAC 2021.12.14-A/1 Page 1 of 7 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию LS15_DR3

LS15-23BxxDR3 Keywords:

Дата модификации: 20.12.2022

Размер: 1.62 Мб

7 стр.

    Публикации 2

    показать свернуть
    04 июля 2022
    новость

    Создаем оптимальный источник питания с инкапсулированными SIP-модулями LS/DR3 от MORNSUN

    Семейство LS/R3 – популярная и многочисленная линейка открытых модулей для создания собственного источника питания небольшой мощности на печатной плате. MORNSUN предусмотрел и такой вариант, когда требуется не открытый модуль, а защищенный от... ...читать

    22 марта 2021
    новость

    LS/R3 – стоимость ниже, размер меньше. Новое поколение компактных AC/DC Mornsun на печатную плату

    Компания Mornsun выпустила LS/R3 – новое поколение (R3) популярного семейства LS компактных AC/DC–преобразователей для монтажа на печатную плату. Семейство LS является ядром для построения собственного изолированного источника питания малой... ...читать
