LO65-10B05

Mornsun
AC/DC Converter LO65-10Bxx Series FEATURES 65W, AC-DC converter  Universal 85-264VAC or 100-370VDC input voltage  3×2 inch high power density  Operating ambient temperature range: -25℃ to +70℃  Output short circuit, over-current, over-voltage protection  High efficiency, high reliability  Regulated output, low ripple & noise UL62368-1 EN62368-1 CB Report IEC62368-1 RoHS  EMI...
развернуть ▼ свернуть ▲

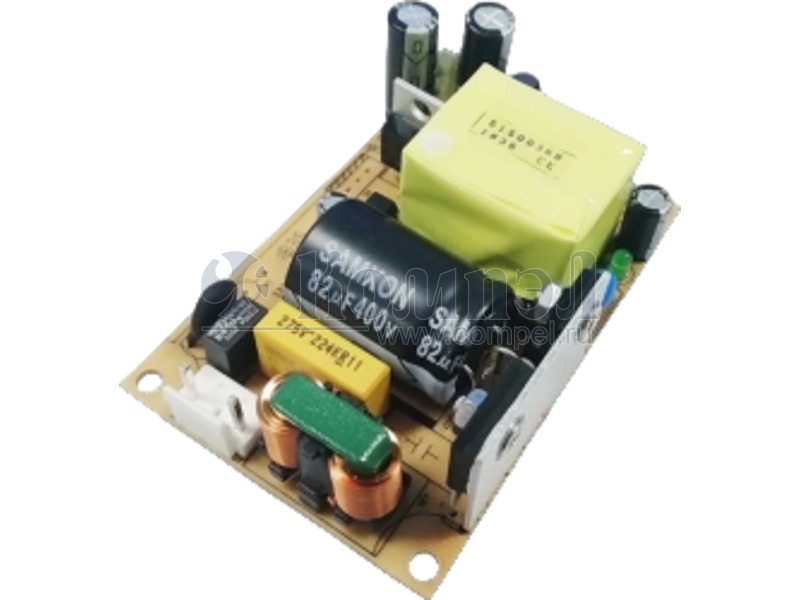

Внешний вид LO65-10B03

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Напряжение изоляции вход-выход
Применение
КПД
Размер 76.2×50.8×30 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
AC/DC Converter LO65-10Bxx Series FEATURES 65W, AC-DC converter  Universal 85-264VAC or 100-370VDC input voltage  3×2 inch high power density  Operating ambient temperature range: -25℃ to +70℃  Output short circuit, over-current, over-voltage protection  High efficiency, high reliability  Regulated output, low ripple & noise UL62368-1 EN62368-1 CB Report IEC62368-1 RoHS  EMI performance meets CISPR32 / EN55032 CLASS B  2 years warranty LO65-10Bxx series is one of Mornsun’s compact size power converter. It features universal AC input and at the same time accepts DC input voltage, low power consumption, high efficiency, high reliability, reinforced isolation. It offers good EMC performance compliant to IEC/EN61000-4 and CISPR32/EN55032 and meets UL/EN/IEC62368 standards. The converters are widely used in industrial, office and civil applications. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Part No. Output Power Nominal Output Voltage and Current Efficiency at 230VAC (%) Typ. Capacitive Load (µF) Max. LO65-10B05 50W 5V/10.00A 80 40000 LO65-10B09 60W 9V/6.60A 83 12000 12V/5.42A 85 8000 15V/4.34A 85 7000 24V/2.71A 87 1500 48V/1.36A 87 1000 30.3V/2.15A 87 1200 Certification UL/EN/IEC LO65-10B12 LO65-10B15 LO65-10B24 65W LO65-10B48 EN LO65-10B30 65.15W Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. AC input 85 -- 264 VAC DC input 100 -- 370 VDC 47 -- 63 Hz 115VAC -- -- 1600 230VAC -- -- 900 115VAC -- 35 -- 230VAC -- 50 -- Input Frequency Input Current Inrush Current Hot Plug Unit mA A Unavailable Output Specifications Item Operating Conditions Output Voltage Accuracy Min. Typ. Max. -- ±2 --- Unit Line Regulation Full load -- ±0.5 Load Regulation 5%-100% Load (Load balancing) 20MHz bandwidth (peak-to-peak value) -- ±1 -- -- -- 150 mV Stand-by Power Consumption -- -- 0.5 W Temperature Coefficient -- ±0.02 -- %/°C Ripple & Noise* Short Circuit Protection % Hiccup, continuous, self-recovery 2021.08.30-A/6 Page 1 of 4 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LO65-10B48

LO65-10Bxx Keywords:

Дата модификации: 23.12.2021

Размер: 1.36 Мб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
