LM15-23B24

Mornsun
AC/DC 15W Enclosed Switching Power Supply LM15-23Bxx, LM15-23Bxx-C, LM15-23Bxx-Q Series FEATURES 85 - 305VAC or 100 - 430VDC input voltage Accepts AC or DC input (dual-use of same terminal) Operating ambient temperature range: -30℃ to +70℃ Up to 83% efficiency No-load power consumption < 0.5W High I/O isolation test voltage up to 4000VAC Output short circuit, over-current, over-voltage prot...
развернуть ▼ свернуть ▲

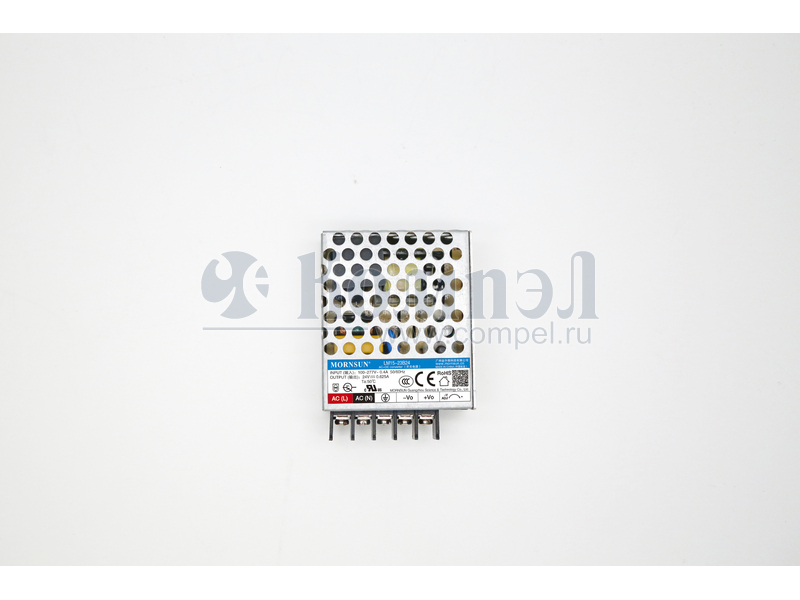

Внешний вид LM15-23B24

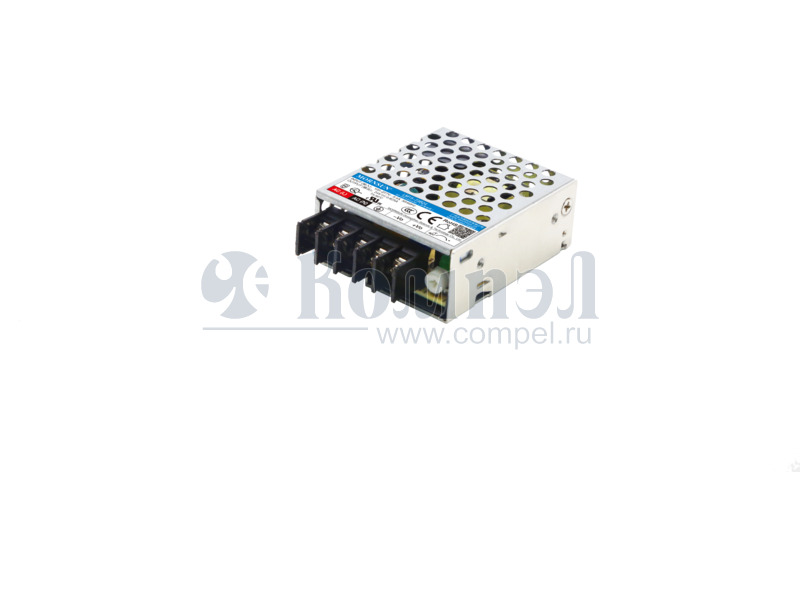

Внешний вид LM15-23B24
Внешний вид LM15-23B24
Внешний вид LM15-23B24
Внешний вид LM15-23B24
Внешний вид серии LM15_23B


Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД

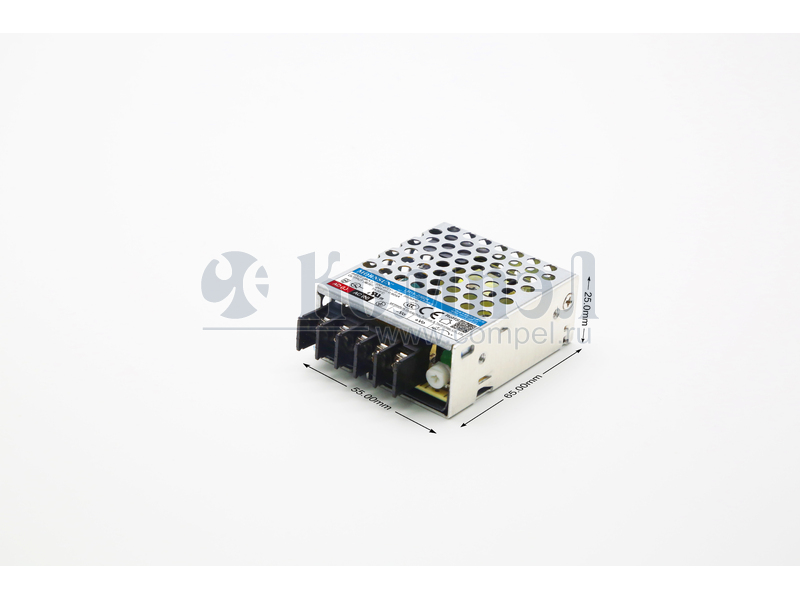

Размер 65×55×25 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
