K12MT-12A-P

Mornsun
DC/DC Converter K12MT-12A Series Non-isolated Regulated Single Output 12A FEATURES POL power converters  High efficiency up to 95%  Wide input voltage range: 4.5VDC-14.4VDC  Adjustable output voltage: 0.6VDC-5.5VDC  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection  Fast transient response  SENSE, TRIM, PGOOD function RoHS  Compact SMD package: 12.20...
развернуть ▼ свернуть ▲

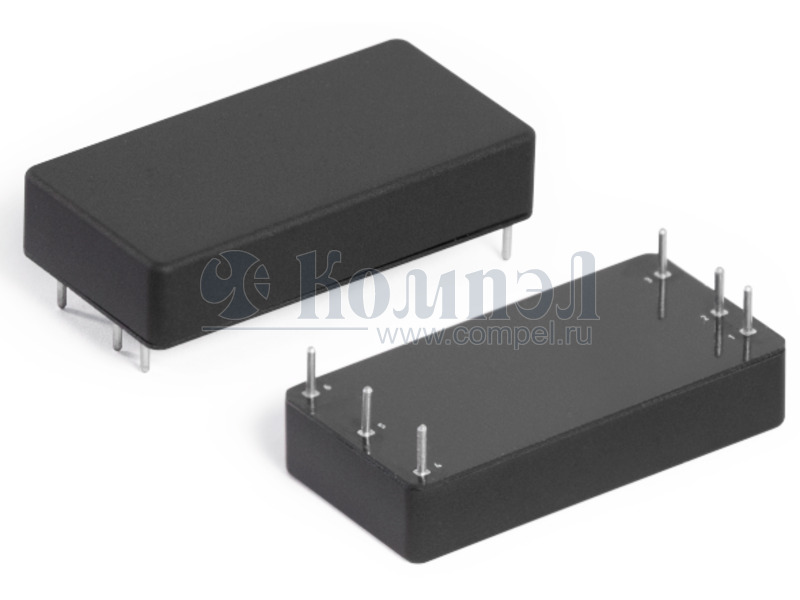

Внешний вид серии K12MT-12

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности подстройка выхода, функция Remote On/Off
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 12.2×12.2×8.7 мм
Рабочая температура
Примечания положительная логика управления
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- SKA60A-05 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 60 Вт; #: 1; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- DDR-60G-5 (MW)

— в коробках 60 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- RSDW60F-05 (MW)

— в линейках 2 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- URB2405LD-60WR3 (MORNSUN)

— 3 шт

 стандарт, подстройка выхода, изолированный КЗ, от пониженного входного напряжения, перегрузки, перенапряжения — — — — — — — — — — —
A- K12T-16A-N (MORNSUN)

— в ленте 50 шт от пониженного входного напряжения, перегрузки, КЗ — — — — — — — — — — отрицательная логика управления
A- K12T-16A-P (MORNSUN)

— 1 шт от пониженного входного напряжения, перегрузки, КЗ — — — — — — — — — — положительная логика управления
A- K12T-20A-P (MORNSUN)

— в ленте 50 шт от пониженного входного, перегрузка, КЗ — — — — — — — — — — положительная логика управления
A- MHB75-12S05 (MW)

— 1 шт DC-DC модульный преобразователь - Примечания: DC-DC, 75Вт, вход 9…18В, выход 5В/15А, ре... короткого замыкания, перегрузки, перенапряжения, перегрева — — — — — — — — DC-DC, 75Вт, вход 9…18В, выход 5В/15А, рег.выхода ±10% Uном, изоляция 1500В DC, в корпусе на печатную плату 57.9х61x12.7мм, -40…+100°С, дист вкл/выкл
A- NID100-5 (MW)

— 1 шт —
A- RQB60W12-110S05 (MW)

— КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — — — —
A- RSD-60G-5 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, обратной полярности — — — — — — — — —
A- K12MT-12A-N (MORNSUN)

— в ленте 50 шт подстройка выхода, функция Remote On/Off — — — — — — — — — — отрицательная логика управления

Файлы 1

показать свернуть
DC/DC Converter K12MT-12A Series Non-isolated Regulated Single Output 12A FEATURES POL power converters  High efficiency up to 95%  Wide input voltage range: 4.5VDC-14.4VDC  Adjustable output voltage: 0.6VDC-5.5VDC  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection  Fast transient response  SENSE, TRIM, PGOOD function RoHS  Compact SMD package: 12.20 x 12.20 x 8.70mm K12MT-12A series is a high-efficiency POL switching regulator, it features load capacity of 12A, the output voltage is precisely adjustable from 0.6V-5.5V, high conversion efficiency, fast transient response, and output short circuit protection. It is widely used in communications, computer network industries, and power distributed architecture, workstations, servers, LANs/WANs, providing high current with fast transient response for high-speed chips of FPGA, DSP and ASIC. Selection Guide Input Voltage (VDC) Full Load Output ① Certification Part No. K12MT-12A-P -- K12MT-12A-N Nominal (Range) 12 (4.5-14.4) Capacitive Efficiency(%) Load (µF) Max Voltage (VDC) Current (A) Min./Max. 15 0.6-5.5 0/12 92/95 1000 15 0.6-5.5 0/12 92/95 1000 ③ ② Min./Typ. Notes: ① "P" and "N" respectively indicate that the remote control pin (ON/OFF) is controlled by positive and negative logic; ② Exceeding the maximum input voltage may cause permanent damage; ③ The default output voltage is 0.6VDC, which can be adjusted to 1.2VDC, 1.8VDC, 2.5VDC, 3.3VDC, 5VDC. See "Typical Application Circuit" for specific output voltage regulation; ④ When Vo≥3.3VDC,please ensure the input/output voltage difference is greater than or equal to 2VDC; ⑤ Unless otherwise specified, parameters in this table were measured under the 5VDC output voltage. Input Specifications Item Operating Conditions Input Current (full load / Nominal input voltage no-load) ① Start-up Voltage Min. Typ. Max. Unit -- 5260/35 -- mA -- -- 4.5 VDC Reverse Polarity at Input Avoid Hot Plug Unavailable Input Filter Capacitance filter K12MT-12A-P (positive logic) Module on ON/OFF ② Module off K12MT-12A-N (negative logic) K12MT-12A-P (positive logic) K12MT-12A-N (negative logic) Input current when off ON/OFF pin pulled high (3VDC ~ Vin) or open ON/OFF pin pulled low to GND (-0.2VDC~ 0.4VDC) or open ON/OFF pin pulled low to GND (-0.2VDC ~ 0.3VDC) ON/OFF pin pulled high ( 3VDC~ Vin) -- -- 1 mA Note: ① When Vo=3.3VDC, the maximum start-up voltage is 5VDC. When Vo=5VDC, the maximum start-up voltage is 7VDC; ② The ON/OFF pin voltage is referenced to GND; ③ Unless otherwise specified, all indicators in the table are Vo=5VDC. 2022.11.22-A/0 Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K12MT-12

K12MT-12A Keywords:

Дата модификации: 28.11.2023

Размер: 2.23 Мб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
