B0509XT-2WR3

Mornsun
DC/DC 模块电源 B05_XT-2WR3(-TR) 系列 2W，定电压输入，隔离非稳压单路输出 产品特点  可持续短路保护  空载输入电流低至 8mA  工作温度范围: -40℃ to +105℃  效率高达 86%  小型 SMD 封装  隔离电压 1500VDC RoHS  国际标准引脚方式 专利保护 EN 62368-1 BS EN 62368-1 B05_XT-2WR3(-TR)系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：纯 数字电路，一般...
развернуть ▼ свернуть ▲

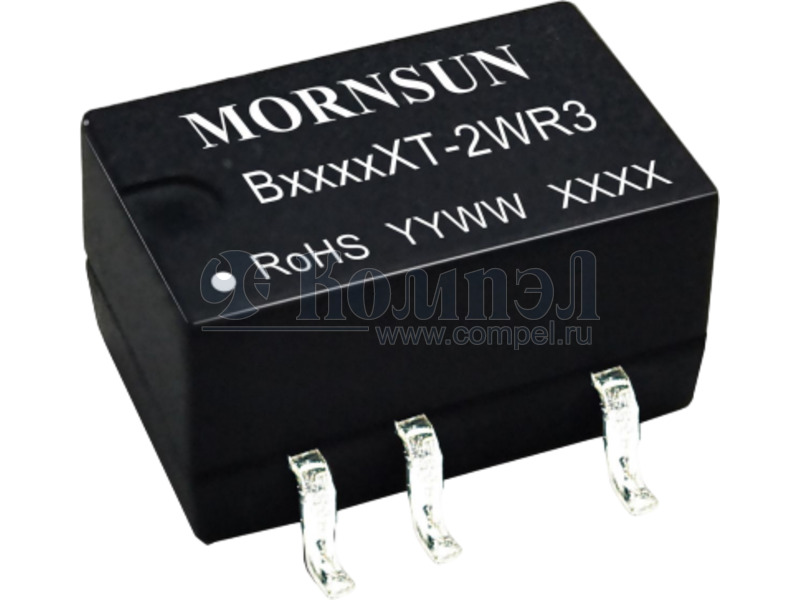

Внешний вид B0505XT-2WR3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 13.2×11.4×7.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

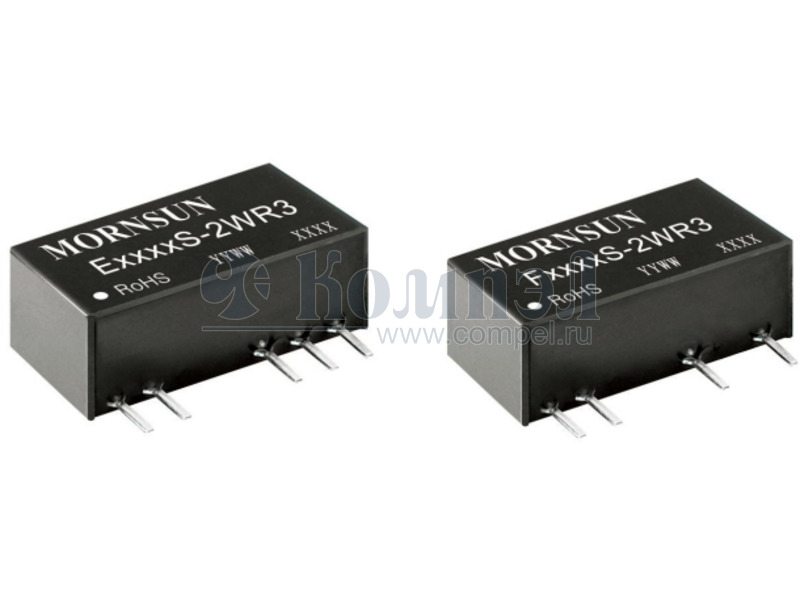

A- F0509S-3WR2 (MORNSUN)

SIP76 в линейках 3 шт — — — — — — — — — — —
A- SPU02L-09 (MW)

SIP76 — — — — — — — — — — —
A- MDD02L-09 (MW)

— 8 шт — — — — — — —
A- WRB0509S-3WR2 (MORNSUN)

SIP87 12 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — — — —

Файлы 1

показать свернуть
DC/DC 模块电源 B05_XT-2WR3(-TR) 系列 2W，定电压输入，隔离非稳压单路输出 产品特点  可持续短路保护  空载输入电流低至 8mA  工作温度范围: -40℃ to +105℃  效率高达 86%  小型 SMD 封装  隔离电压 1500VDC RoHS  国际标准引脚方式 专利保护 EN 62368-1 BS EN 62368-1 B05_XT-2WR3(-TR)系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：纯 数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。 选型表 认证 满载效率(%) Min./Typ. 最大容性负载 (µF) 400/40 74/78 2400 400/40 80/84 2400 7 286/29 80/84 1000 电压 (VDC) 电流 (mA) Max./Min. B0503XT-2WR3(-TR) 3.3 B0505XT-2WR3(-TR) 5 B05X7XT-2WR3(-TR) EN/BS EN 输出 输入电压(VDC) 标称值 （范围值） 产品型号* B0509XT-2WR3(-TR) 5 (4.5-5.5) 9 222/22 81/85 1000 12 167/17 81/85 560 B0515XT-2WR3(-TR) 15 133/13 82/86 560 B0524XT-2WR3(-TR) 24 83/8 82/86 220 B0512XT-2WR3(-TR) 注：* 产品型号后缀加“-TR”为卷盘包装。 输入特性 项目 Min. Typ. Max. 3.3VDC 输出 -- 339/8 357/-- 5VDC/7VDC 输出 -- 477/8 500/-- 9VDC/12VDC 输出 -- 471/8 494/-- 15VDC/24VDC 输出 -- 466/8 488/-- -- 15 -- -0.7 -- 9 工作条件 输入电流（满载/空载） 5VDC 输入 反射纹波电流* 冲击电压(1sec. max.) 输入滤波器类型 单位 mA VDC 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. 工作条件 线性调节率 负载调节率 * 纹波&噪声 Typ. Max. 单位 见误差包络曲线图（图 1） 输出电压精度 输入电压变化±1% 10% 到 100% 负载 20MHz 带宽 3.3VDC 输出 -- -- ±1.5 5VDC/7VDC/9VDC/12V DC/15VDC/24VDC 输出 -- -- ±1.2 3.3VDC 输出 -- 10 20 5VDC/7VDC 输出 -- 9 15 9VDC 输出 -- 8 10 12VDC/15VDC 输出 -- 7 10 24VDC 输出 -- 6 10 -- 75 200 -- % mVp-p 2022.01.13-A/1 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 PDF
Документация на B0503XT-2WR3

B05_XT-2WR3(-TR) Keywords:

Дата модификации: 13.01.2022

Размер: 1.65 Мб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
