L-KLS1-3.96A-02-S

KLS
PCB Connector PCB Connector Series Ⅰ KLS1-3 . 96A Pitch=3.96mm TYPE Electrical Specification: Rated Voltage: 50/250V AC.DC Rated Current: 7A Contact Resistance: 0.02 Ohm max Insulation Resistance: 1000M Ohm min Withstand voltage: 1500V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating...
развернуть ▼ свернуть ▲


Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Семейство Тип Шаг Контакты Ток Напряжение Монтаж Расположение Провод AWG Применение Примечания Рядов Угол Коммерческое наименование Карточка
товара
P= DS1073-2MVW6 (CONNFLY)


B2P-VH (CONNFLY) 		— 1 шт

 Power Connector, 2 Contact(s), Male, Solder Terminal — — — — — — —
P= DS1009-28AT1NS (CONNFLY)


SCS-28 (CONNFLY) 		— в линейках 17 шт

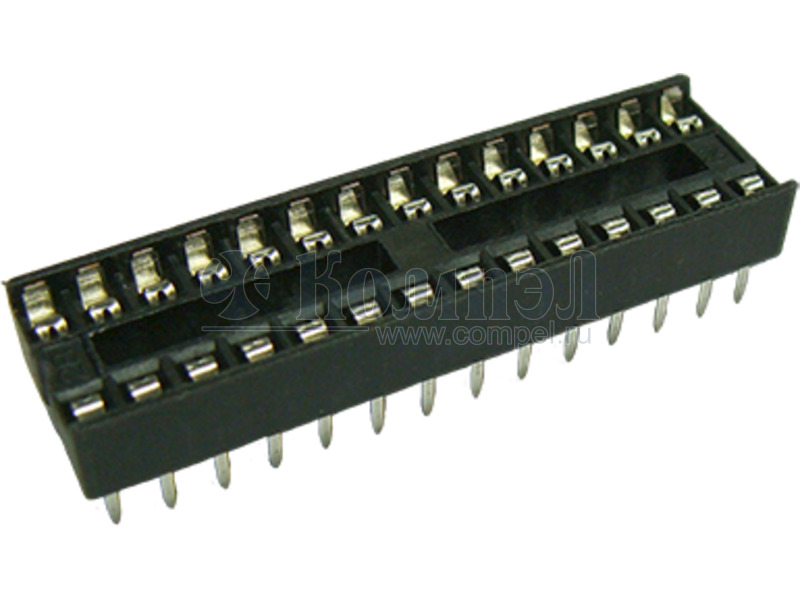

 StamPing Type IC Socket,Spacing - 2,54mm, 28Pin,Lower plate type - V/T, Width -7,62mm,Contact type-W/O kink, Contact plating - Tin, Central support -W/ centralsupport — — — — — — — — — —
P= DS1009-28AT1NS-0A2 (CONNFLY)


SCS-28 [DS1009-28AT1NS-2A2] (CONNFLY) 		DIP-28-600 в линейках 17 шт StamPing Type IC Socket,Spacing - 2,54mm, 28Pin,Lower plate type - V/T, Width -7,62mm,Contact type-W/O kink, Contact plating - Tin, Central support -W/ centralsupport, PBT,Tube + Plastic Nail, 2 Inner Box/Outer Box — — — — — — — — — —

Файлы 1

показать свернуть
PCB Connector PCB Connector Series Ⅰ KLS1-3 . 96A Pitch=3.96mm TYPE Electrical Specification: Rated Voltage: 50/250V AC.DC Rated Current: 7A Contact Resistance: 0.02 Ohm max Insulation Resistance: 1000M Ohm min Withstand voltage: 1500V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating: Tin 50u" over 100u" nickel Wire range : AWG#24#18 1 . 25 8. 4 7 . 25 5. 6 3. 5 1 . 25 Housing Pin 1 3 . 96 * N-0 . 06 3 . 96 *( N - 1 ) 3 . 96 13 . 5 6. 5 7 . 25 10 . 4 ORDER INFORMATION Product NO.: KLS1-3 . 96A-XX-H Type: H=Housing S=Straight Male pin Pitch: 396A=3.96mm PIN Number: 02 ~ 13Pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information T=Terminal R=Right Male pin PDF
Документация на серию KLS1-3.96A

KLS1-3.96A.cdr

Дата модификации: 23.05.2023

Размер: 79.9 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
